SBC885工控机应用底板
SBC885是一款与ESM6400嵌入式主板配套的单板工控机应用底板。SBC885主要特点是直接引出ESM6400的5路以太网接口（4路千兆+1路百兆），同时支持DM5028规范的接口驱动模块，从而实现整机接口的灵活配置。此外，SBC885单板工控机底板还带有一个标准miniPCIE插座，支持多种基于USB总线的4G/WiFi无线通讯模块。
产品功能说明
SBC885单板工控机底板提供如下资源接口：
● 5路RJ45以太网口，其中4路1Gbps接口，1路100Mbps接口
● 每路1Gbps网口均兼容100Mbps/10Mbps模式
● 1×USB-Host接口
● 1路3线制RS232接口
● RTC后备电池座，支持CR2032-3V钮扣电池
● miniPCIE接口插座，可支持4G/WiFi无线模块
● 支持扩展尺寸DM5028接口驱动模块，并可以接入ISA总线信号
● 28位DM5028接口驱动模块专用连接端
● 10颗LED指示灯，其中有9颗用户可定义LED指示灯
● DC9~24V电源输入，专用电源船型开关
● 独立硬件高精度RTC芯片RX8025T
● 一颗蜂鸣器，可GPIO14控制
● 外形尺寸195mm*150mm，方便与SBC880机壳配套

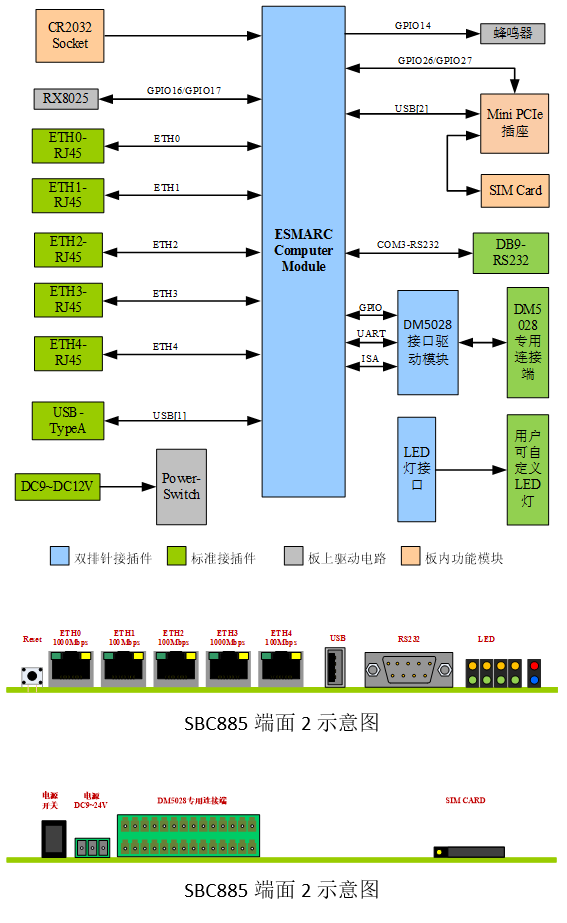

功能框图与接口端面示意图

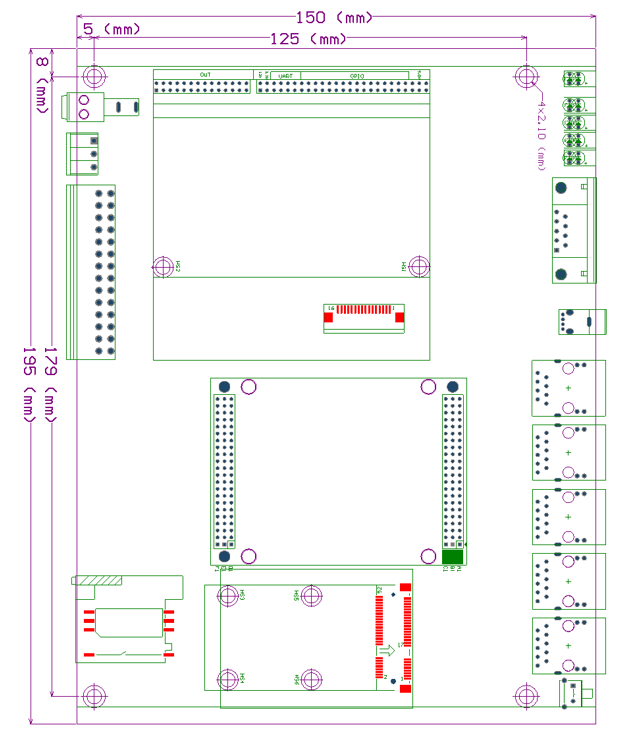

机械尺寸
配套模块与可选第三方模块支持
SBC885可以支持英创设计的多种功能DM5028扩展模块以及一些第三方功能模块，客户可以直接采购并用于自己的应用系统，也可以参考现有模块自行设计功能模块或者自行采购其他第三方模块使用
配套DM5028模块
| ETA702 通讯驱动模块 | |
 | ETA702 是基于英创公司SBC8xx工控应用底板、符合DM5028规范的工控通讯接口驱动模块。在ETA702上主要是对ESMARC工控主板串口、CAN接口的驱动实现，对外提供CAN总线、RS485总线以及3线制RS232串口。为了提高应用底板EMC特性，ETA702可以将所有通讯信号进行光电隔离。 ETA702的特点如下： ● 2路RS232接口 ● 4路RS485总线，支持终端阻抗匹配 ● 2路CAN总线，支持终端阻抗匹配 ● 信号全部光电隔离 |
配套DM5028模块
| ETA416 数字IO模块 | |
 | ETA416是基于英创公司SBC8xx工控应用底板、符合DM5028扩展模块标准的数字IO模块、可提供4路空触点输入和4路空触点输出为了适应工业现场要求，对空触点输入/输出信号进行了光电隔离，以达到更好的EMC特性。另配备2路异步串口（RS485/RS232），8路TTL电平数字I/O接口（状态显示）。 ETA416外形尺寸为：80mm x 74mm。 ETA416 V4.0的接口与特点如下： ● 4路继电器空触点输出 ● 继电器供电配置缺省为5V，可配置为12V / 24V ● 4路空触点输入 ● 8路TTL数字输出，可驱动LED状态指示 ● 空触点输入、输出端采用光电隔离，与数字信号物理独立 ● 所有TTL I/O信号均增加ESD保护 ● 2路RS485或RS232接口，出厂可配置 |
工控机与配套模块订购信息
以下报价均为企业一般纳税人含税价，购买流程请参阅：产品购买流程
应用底板与配件
型号 | 功能简介 | 1+ | 10+ |
SBC885-MB | SBC885应用底板 | ￥440 / 片 | ￥400 / 片 |
ETA702 V4.0 | 全隔离通讯驱动模块，2路CAN + 4路RS485 + 2路RS232驱动模块 | ￥160 / 片 | ￥150 / 片 |
ETA416 V4.0 | 4路光电隔离数字输入DI，4路继电器触点输出；2路全隔离RS485/RS232，出厂可配置 | ￥130 / 片 | ￥120 / 片 |
ETA104 V5.0 | 多功能数采模块：全隔离：2路4-20mA电流环AD采集；2路RS485、1路RS232、2路开关输入，1路开关输出 | ￥310 / 片 | - |
