ES6801工控主板

插卡式低成本模块(NXP iMX6ULL),Linux平台下配置网口、6路串口、RGB显口等;适用于对结构尺寸敏感的工业设备。
产品型号
ES6801
资料下载

  ES6801工控主板使用必读 (V1.0)

  ES6801工控主板数据手册 (V1.0)

  ES6801开发评估底板手册 (V1.0)

  ES9281内核文件

百片价¥210

PCIe接口小尺寸工控主板——ES6801

ES6801工控主板采用Cortex-A7 CPU,主频528MHz,板载512MB DDR3 + 256MB FLASH / 4GB eMMC,预装Linux操作系统,外形尺寸为40mm×50mm,主板与底板间高度仅为5.5mm,采用miniPCIE 52-pin规格接口,适用于对结构尺寸敏感的工业设备


主板技术指标

核心单元显示单元

● Freescale 528MHz主频的Cortex-A7 CPU i.MX6ULL

● 512MB DDR3系统内存

● 256MB NandFlash存储器,用户文件空间大于128MB

● 可选支持4GB eMMC存储器(使用eMMC时,不支持NandFlash)

● 1路USB主口,支持U盘即插即用

● SD卡接口,支持SDHC格式存储(最大32GB)

● 独立实时时钟RTC,具有时间数据掉电保护

● 硬件看门狗(WDT),防止系统死锁

● 缺省配置为TFT彩色LCD接口(RGB各6-bit + 同步时钟信号)

● 彩色显示,分辨率从480×272至1024×768均可配置(使用CN3)

● 支持4线制电阻触摸屏

串口通讯配置其他通讯接口

● 7路标准UART串口,其中用户可用串口6路,波特率可达3Mbps

  ttyS1 / ttyS3 / ttyS4为3线制TTL电平

  ttyS2为3线制,RS232 / TTL可选

  ttyS5 / ttyS6为3线制TTL电平,与GPIO复用管脚

● 调试串口固定参数:115200bps,8-N-1

● 1路以太网接口,10M / 100M自适应

● 1路USB 高速主控接口(HOST)

● 1路USB OTG接口

● 1路I2C接口,主控模式,最高波特率400kbps,与GPIO复用管脚

● 1路SPI接口,主控半双工模式,最高波特率10Mbps,与GPIO复用管脚

数字及模拟监控单元电源及模块机械参数

● 12位通用GPIO0 – GPIO11,输入输出独立可控

● 支持对主板环境温度、供电电压的实时监测

● 供电电压:+5V±5%,平均工作电流130mA

● 工作温度:-10℃至60℃;工业级(-40℃至80℃)可选

● 模块外形尺寸:40mm×50mm,板到板高度:5.5mm

● miniPCIE模块尺寸标准,52芯金手指插件

● 独立LCD显示接口,FPC0.5-40扁平带线插座

支持Linux开发工具与编程语言

ES6801工控主板预装Linux操作系统,支持Linux开发工具和编程语言

开发套件介绍

英创工控主板开发评估套件主要用于产品开发阶段的功能测试和开发评估,开发套件所包括的物品清单见下表。新客户和需要更换英创主板型号的客户,建议先采购开发评估套件进行评估试用

工控主板
英创核心工控主板产品,通过两侧的坚固插针,插在评估底板上。所有信号均通过两个双排针引导评估底板上。主板支持多种分辨率的LCD,可根据需要选购。(开发评估套件不包含LCD)。
开发评估底板
物理上承载工控主板,并引出所有对外接口至标准接插件。此外,扩展了带光电隔离功能的RS485驱动电路单元,便于用户评估。评估底板上带有一枚250mAH纽扣电池。底板背面的4个防静电橡胶座,保证套件能安全稳固的放置。资料光盘中有评估底板完整的设计资料,供用户设计自己的应用底板时参考。
开发资料光盘
提供了用于开发英创工控主板的完整软硬件资料、技术手册以及常用工具软件。对初次涉及嵌入式开发的新手,可利用光盘中的梯次入门程序,快速掌握基本的开发方法;光盘中大量的C#和C/C++的应用范例程序,对大多数开发者均有借鉴意义。硬件方面,评估底板及配套模块的原理图及PCB图,可方便移植到客户的产品设计中。
连接线及其他配件
开发评估套件包括了标准接口的连接线,它们是:(1)RS232串口交叉线;(2)RJ45以太网口直连线;(3)USB主控口至USB OTG连接线;(4)RS485接线端子。此外还包括1条+5V电源线。

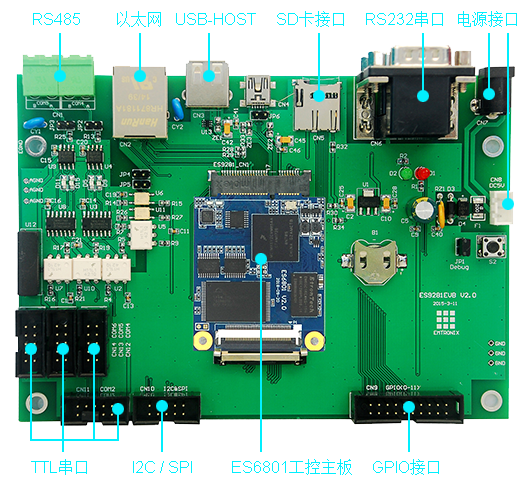

开发评估套件功能接口

英创ESMARC开发评估底板提供了完备的标准接口,可用于评估主板的各项功能,同时也可供用户设计应用底板时参考


如何开发客户应用底板

开发评估完成以后,客户有以下四种方式获取自己的应用底板:

  • 直接采购英创开发评估底板用作应用底板

  • 使用英创现有的工控整机方案,详见:应用底板与工控机

  • 参考英创开发评估底板和配套扩展模块的硬件资料,设计自己的应用底板

  • 开发完成并确认有批量订购需求以后,向英创提出免费设计专用底板的需求,协商订制底板

工控主板订购信息

以下报价均为企业一般纳税人含税价,购买流程请参阅:产品购买流程

Linux版

型号

功能简介

开发套件

1+

10+

100+

ES6801

Cortex-A7@528MHz,DDR3L-512MB / NAND-256MB, RGB显示接口

¥700 / 套

¥400 / 片

¥340 / 片

¥290 / 片

ES6801L

Cortex-A7@528MHz,DDR3L-128MB / NAND-128MB,无显示

-

-

¥280 / 片

¥240 / 片

注意事项

1、以上主板报价均为商业级,相同配置的工业级主板(温度范围为-40℃至80℃)售价在商业级上增加20%

2、ES6801L是客户常用定制型号,仅提供批量订货

3、ES6801L的工业级主板(温度范围为-40℃至80℃)售价在商业级上增加25%

主要产品型号对比


ES6801ES6801L
CPUCortex-A7 i.MX6ULLCortex-A7 i.MX6ULL
CPU主频528MHz528MHz
RAMDDR3L-512MBDDR3L-128MB
FLASH256MB NandFlash128MB NandFlash
LCDTFT彩色LCD显示-
ETHERNET11
USB HOST11
USB OTG11
SD
UART66
GPIO1212
