ETA524 串口扩展模块

  ETA524 是基于英创公司工控主板的ISA总线设计的24路串口扩展电路板。让需要在多串口应用场合开发的客户能够快速方便的实现硬件设计,该模块可以适用于支持ISA总线的ESMARC系列主板ESM7000、ESM3354和ESM6802


  ETA524可直接在ISA_EVB V3.0上测试评估。


  技术资料 ETA524 串口扩展模块使用手册


  价格(单位:片)

  零售:¥260  十片:¥240  百片:¥200

ETA8152 四网口扩展模块

  ETA8152模块利用英创工控主板的USB端口,扩展出4路100Mbps以太网接口的功能扩展模块,它采用mini PCI-e模块尺寸。可以直接与英创的Linux系统嵌入式工控主板配合使用。


       ETA8152可直接在ISA_EVB V3.0上测试评估。


  技术资料 ETA8152 四网口扩展模块使用手册


  价格(单位:片)

  零售:¥200  十片:¥180  百片:¥150

ETA508 八串口通信扩展模块

  ETA508是一款8路标准UART串口通信扩展模块,它通过精简ISA总线与英创主板相连。ETA508的串口均为3线制(RXD, TXD, GND),3.3V TTL。ETA508内部包括2片16C554芯片,每路串口均为中断触发的数据收发(通过共享中断机制)。ESM3354、ESM7000等主板支持扩展2个ETA508,使扩展的串口数量多达16路。


  该模块目前仍然可与EM9360、EM335x等主板配套使用,但对于新设计,建议与ESM335x、ESM7000、ESM6802工控主板配合使用。


  技术资料 ETA508 八串口通信扩展模块使用手册


  零售价格 ETA508:¥260 / 片

ETA503 四串口通信扩展模块

  ETA503是基于英创精简ISA总线的4串口通信扩展模块,由一片16C554和一片逻辑控制器组成,提供4个9线制TTL电平串口。ETA503既可通过20芯扁平带线与英创各款嵌入式主板评估底板的精简ISA总线相连,又能以“器件”形式背插在用户的应用底板上。英创公司提供ETA503的数据收发中断驱动程序和例程。


  该模块目前可用于多款EM系列、ESM系列带有精简ISA总线的主板。


  技术资料 ETA503 四串口通信扩展模块使用手册


  零售价格 ETA503:¥120 / 片

ETA728 以太网通信扩展模块

  ETA728是一款双以太网通信扩展模块。通过ISA总线连接ESM335x、ESM6802、ESM7000主板,可用扩展两路独立的10M/100M自适应网口,实现4个网络的应用需求。


  ETA728可直接在ISA_EVB V3.0上测试评估。


  技术资料 ETA728 以太网通信扩展模块使用手册


  零售价格 ETA728:¥180 / 片

ETA528 网络串口扩展模块

  ETA528是基于精简ISA总线的网络串口扩展单元,实现2路独立的10M/100M以太网口和8路三线制串口,同时与ETA728管脚兼容。支持ESM335x、ESM7000、 ESM6802工控主板。


  ETA528可直接在ISA_EVB V3.0上测试评估。


  技术资料 ETA528 网络串口扩展模块使用手册


  价格(单位:片)

  零售:¥380  十片:¥350  百片:¥310

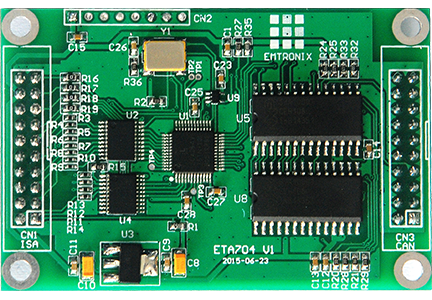

ETA704 CAN总线扩展模块

  ETA704是一款CAN总线扩展模块。配合带ISA总线的ESM系列工控主板使用,可以扩展4路CAN总线接口。每路CAN接口信号TXD和RXD均为TTL电平信号,需应用底板加必要驱动(隔离可选)最后构成CAN总线信号CAN_H和CAN_L。


       ETA704可在ISA_EVB V3.0上进行评估测试。


  技术资料 ETA704 CAN总线扩展模块使用手册


  零售价格 ETA704:¥200 / 片

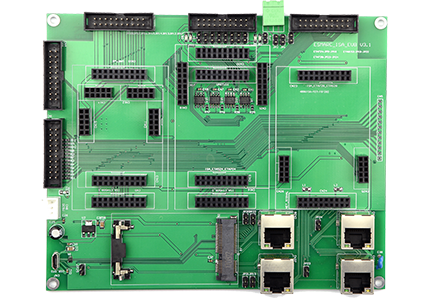

ISA_EVB 扩展评估底板

  ISA_EVB V3.0是ISA扩展模块评估底板,通常与ESMARC EVB上的ISA总线接口相连接实现配套使用,可完成对所有ISA扩展通讯模块的评估测试。此外ISA_EVB V3.0还可同时测试评估ETA8152网口扩展模块。


  ESM335x、ESM7000、ESM6802这3个系列主板均配置有ISA扩展总线。


  技术资料 ISA EVB 扩展评估底板使用手册


  零售价格 ISA_EVB V3.0:¥150 / 片
