ESM7400系列工控主板

工业级4核主板(全志A40i),采用全国产品牌器件,4路网口,6路串口;Linux-5.10.x(LTS)平台 + Qt-5.9,支持基于硬件GPU的Qt应用开发。
产品型号
ESM7400
百片价¥400

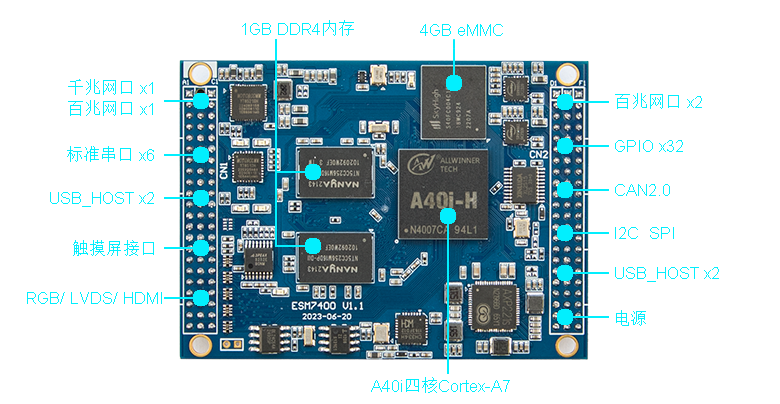

Cortex-A7四核工控主板——ESM7400

国产品牌器件的工业级嵌入式主板,预装LTS版本mainline Linux-5.10 / Qt-5.9,支持硬件GPU的Qt应用程序开发




主板技术指标

系统亮点显示单元

● 全国产品牌器件的工业级嵌入式主板

● 全志 A40i,4核Cortex-A7@1.2GHz,硬件GPU/VPU

● 1GB DDR 系统内存,4GB eMMC 数据存储

● mainline Linux-5.10.x(LTS)及文件系统(Qt-5.9)

● 支持基于GPU的Qt应用开发,实现高性能HMI

● RGB显示接口,分辨率 320×240 ~ 1024×768

● 18/24bit LVDS 接口 + HDMI 双显示接口

● 支持 4 线制电阻触摸屏或电容触摸屏接口(多点触摸)

通讯接口配置通用数字 IO

● 1路千兆以太网口 + 3路100M以太网口

● 6路标准UART串口,最高波特率115200bps

● 4路USB2.0主控接口

● 1路CAN总线接口,支持CAN2.0B

● 1路I2C接口,主控模式,工作时钟100KHz,400KHz

● 1路SPI接口,主控全双工模式,最高时钟50MHz

● 32 位通用 GPIO0 – GPIO31,各位方向独立可控

● 部分 GPIO 与系统其他工控接口复用管脚

● GPIO 信号作为输入时,支持电平边沿中断触发功能

● 上电/复位后,GPIO 缺省模式为开漏模式

其他特性电源及模块机械参数

● 独立硬件实时时钟(RTC),掉电时间保护

● CPU 温度检测

● 硬件看门狗(WDT),防止系统死锁

● SD 卡接口(SD 卡接口与 GPIO 复用管脚)

● 专用调试串口(115200,8-N-1)

● 供电电压:+5V ± 5%

● 工作温度:工业级-40℃至 80℃

● ESMARC 架构,主板外形尺寸:74mm×54mm

● 2 个 66 芯坚固 IDC 三排排母(2mm 间距)对称分布于模块的两侧

支持多种Linux开发工具与编程语言

ESM7400系列工控主板预装LTS版Linux-5.10.180,支持多种Linux开发工具和编程语言

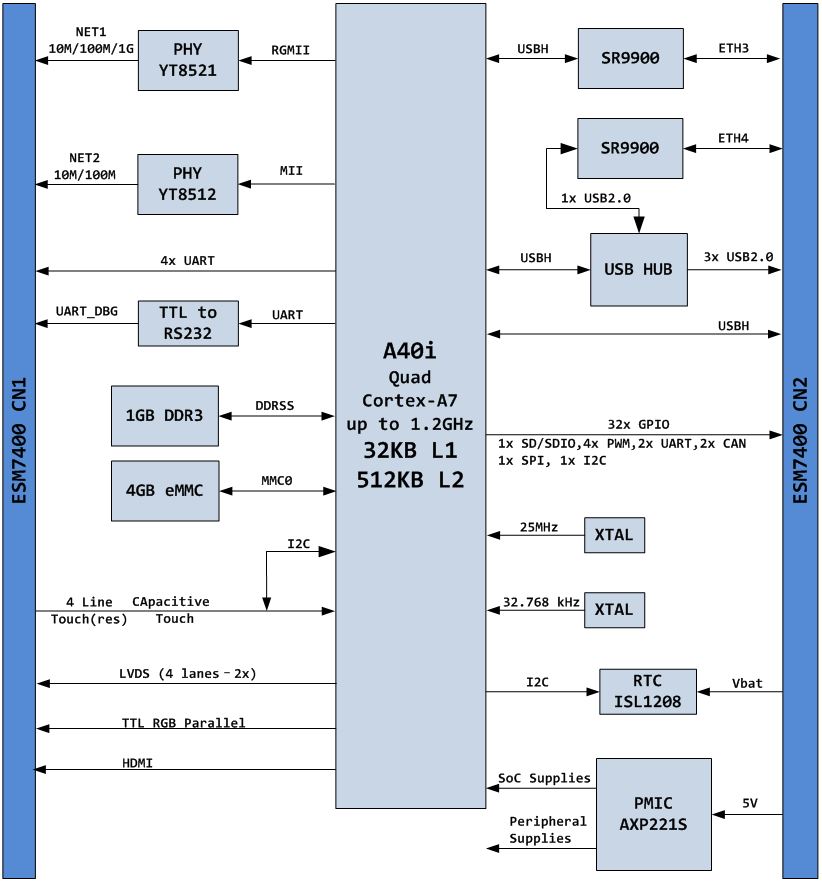

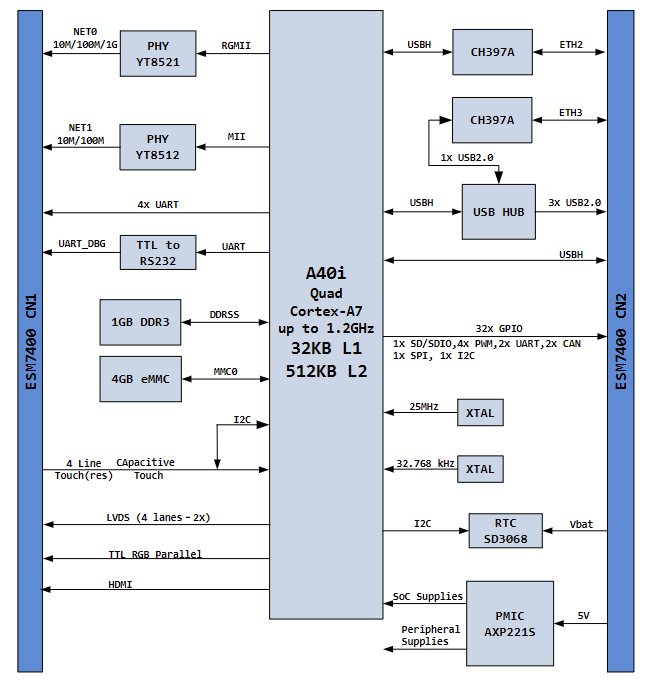

主板原理框图


主板安装示意图

ESM7400系列工控主板通过板侧两个坚固的三排针直接安装在英创开发评估底板或者用户应用底板上,此外主板上还配有四个安装定位孔,用于螺柱固定

主板安装示意图

开发套件介绍

英创ESM7400工控主板提供两种开发评估套件供客户选择:


1. ESM7400 + ESMARC开发评估底板

工控主板
ESM7400属于英创ESMARC系列工控主板产品之一,通过两侧的坚固插针,插在评估底板上。所有信号均通过两个双排针引导评估底板上。主板支持多种分辨率的LCD,可根据需要选购。(开发评估套件不包含LCD)。

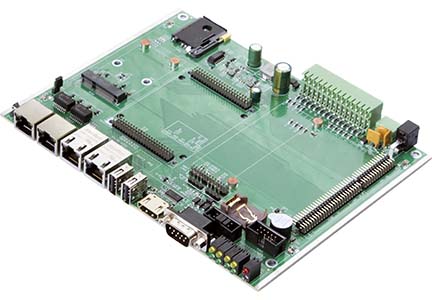

ESMARC评估底板
物理上承载工控主板,并引出所有对外接口至标准接插件。此外,扩展了带光电隔离功能的RS485驱动电路单元,便于用户评估。评估底板上带有一枚250mAH纽扣电池。底板背面的4个防静电橡胶座,保证套件能安全稳固的放置。资料光盘中有评估底板完整的设计资料,供用户设计自己的应用底板时参考。
开发资料光盘
提供了用于开发英创工控主板的完整软硬件资料、技术手册以及常用工具软件。对初次涉及嵌入式开发的新手,可利用光盘中的梯次入门程序,快速掌握基本的开发方法;光盘中大量的C#和C/C++的应用范例程序,对大多数开发者均有借鉴意义。硬件方面,评估底板及配套模块的原理图及PCB图,可方便移植到客户的产品设计中。
连接线及其他配件
开发评估套件包括了标准接口的连接线,它们是:(1)USB转RS232 DB9串口线;(2)RJ45以太网口直连线;(3)+5V电源线(用于连接5V DC到评估底板);(4)RS485接线端子;(5)USB主控口至USB OTG连接线。

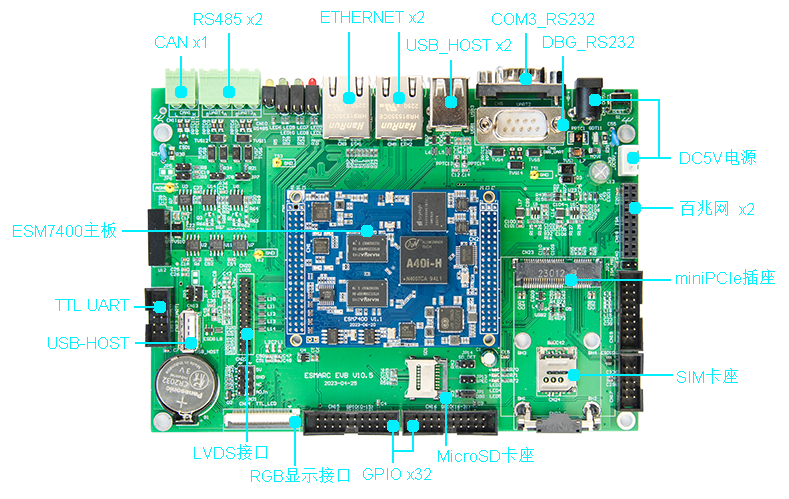

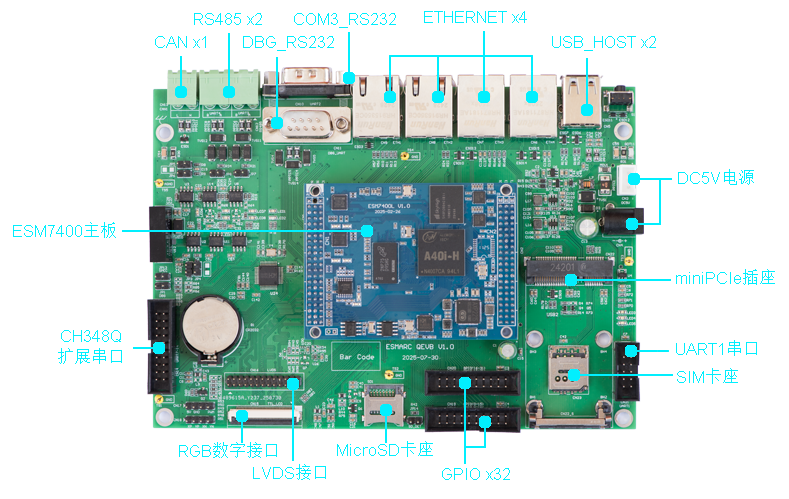

开发评估套件功能接口

英创ESMARC开发评估底板提供了完备的标准接口,可用于评估主板的各项功能,同时也可供用户设计应用底板时参考




开发评估底板机械尺寸

2. ESM7400 + SBC884工控底板 + 接口IO驱动模块(多种可选)

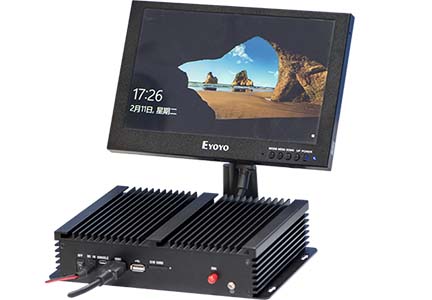

SBC884单板工控机底板

     SBC884是一款与ESM7400配套使用的单板工控机应用底板,其主要特色是直接引出ESM7400的4路以太网接口,同时支持符合DM5028规范的IO驱动电路模块,从而实现整机接口的灵活配置。此外,SBC884单板工控机底板还搭载一个miniPCIE插座,支持多种基于USB总线的4G/5G无线通讯模块。






如何开发客户应用底板

开发评估完成以后,客户有以下四种方式获取自己的应用底板:

  • 直接采购英创开发评估底板用作应用底板

  • 使用英创现有的工控整机方案,详见:应用底板与工控机

  • 参考英创开发评估底板和配套扩展模块的硬件资料,设计自己的应用底板

  • 开发完成并确认有批量订购需求以后,向英创提出免费设计专用底板的需求,协商订制底板

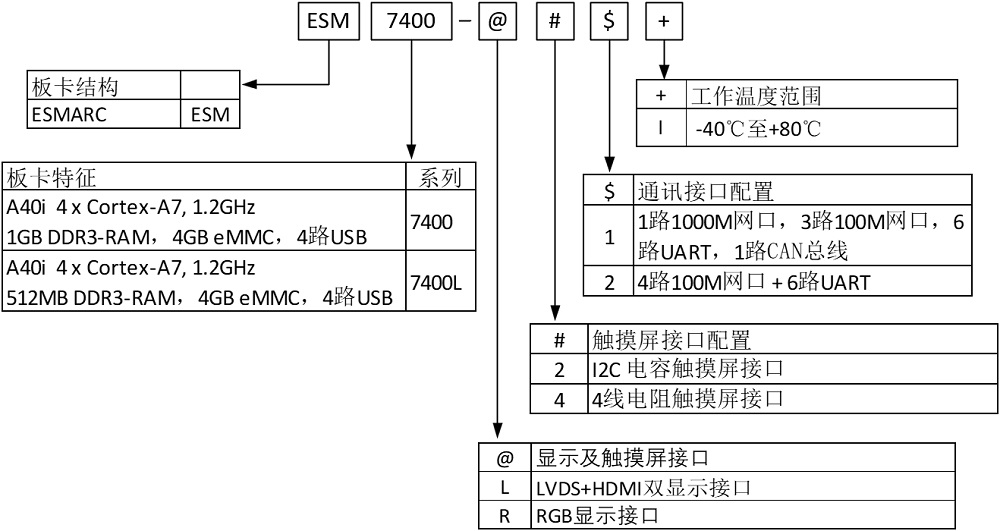

查阅工控主板订货号

英创部分工控主板采用了主板型号+四位订货号的方式来区别不同的参数配置,客户可以根据自己需要的配置订货


工控主板订购信息

以下报价均为企业一般纳税人含税价,购买流程请参阅:产品购买流程

Linux版 ESM7400

订货号

显示接口配置及配件说明

开发套件

1+

10+

100+

ESM7400-R41I

单屏显示,RGB显示接口配电阻触摸屏接口



¥910 / 套



¥510 / 片



¥460 / 片



¥400 / 片

ESM7400-R21I单屏显示,RGB显示接口配电容触摸屏接口
ESM7400-L41I

双屏显示,HDMI,LVDS显示接口配电阻触摸屏接口

ESM7400-L21I双屏显示,HDMI,LVDS显示接口配电容触摸屏接口
ESMARC评估底板ESMARC主板配套使用的通用评估底板(V10.5+)¥300 / 片

ETA308

74mm×54mm×8mm,ESMARC主板散热模块,4个弹簧卡扣稳定安装在主板上

-¥22 / 片¥20 / 片¥19 / 片

ESMARC插针

焊接在客户应用底板上,连接ESMARC主板

¥80元 / 20套(每套包含2个三排针插座)
