ESM8400系列工控主板

基于iMX8MP的高性能工控主板,Linux-6.6.x和Win10 IoT双平台可选。Linux支持基于GPU/NPU的AI边沿计算、Win10可兼容传统x86/PC应用程序的运行。
产品型号
ESM8400
百片价¥590

ESM8400工控主板 —— ARM工控PC的核心平台

NXP iMX8MP多核处理器,Windows 10 IoT、Linux / Ubuntu双平台可选。4路网口配置,保持英创工控主板的硬件兼容特性。

面向工控PC、视频处理、HMI智能终端等多种应用领域




主板硬件技术指标

核心单元显示单元

● NXP i.MX8M Plus异构多核处理器,包含:

    ○  Quad Cortex-A53 MPCore,主频1.6GHz,支持MPE, FPU,支持Arm v8-A指令集

    ○  Cortex-M7 core,主频800MHz,面向实时应用

    ○  GPU,支持OpenGL ES 1.1, 2.0, 3.0,OpenCL 1.2, Vulkan

    ○  VPU,支持1080p60 HEVC/H.265, AVC/H.264编解码

    ○  NPU,高达2.3 TOP/s 神经网络性能

● 2GB DDR4系统内存,16GB eMMC 5.1高速存储器(4GB DDR4 + 32GB eMMC可选)

● 独立硬件实时时钟(RTC),掉电时间保护

● HDMI 2.0a接口,支持1920 x 1080p60、3840 x 2160p30等分辨率,支持音频输出

● LVDS接口,支持单/双通道LVDS显示,最大支持1920 x 1200p60分辨率

● MIPI DSI接口,最高支持WQHD(2560 x 1440)显示

● 支持LVDS + LVDS、LVDS + HDMI等多种双屏组合显示

● 直接驱动4线制电阻触摸屏,支持I2C电容触摸屏

通讯接口配置通用数字 IO

● 4路以太网接口:2路千兆以太网接口(集成PHY接口芯片) + 2路百兆以太网接口(可选)

● 2路CAN总线接口,支持CAN2.0B和CAN FD,与GPIO复用管脚

● 6路标准UART接口:5路应用串口(最高波特率4Mbsp) + Linux控制台串口(115200bps)

● 1路I2C接口,主控模式,工作时钟100KHz,400KHz

● 1路SPI接口,主控全双工模式,最高时钟50MHz

● 32 位通用 GPIO0 – GPIO31,各位方向独立可控

● 部分 GPIO 与系统其他工控接口复用管脚

● GPIO 信号作为输入时,支持电平边沿中断触发功能

● 上电/复位后,GPIO缺省模式为数字输入

其他特性电源及模块机械参数

● 3路USB 2.0主口,支持USB高速(HS, 480Mbps),兼容低速,全速

● PCI Express 3.0 x1接口可选

● 硬件看门狗(WDT),防止系统死锁

● SD 卡接口(SD 卡接口与 GPIO 复用管脚)

● 供电电压:+5V ± 5%

● 工作温度:工业级-40℃至 80℃

● ESMARC 架构,主板外形尺寸:74mm×54mm

● 2 个 66 芯坚固 IDC 三排排母(2mm 间距)对称分布于模块的两侧

支持Linux / Win10 IoT双平台应用程序开发编程

Win10 IoT平台的应用程序在Visual Studio 2019环境开发,Linux平台则支持多种开发工具和编程语言

主板原理框图



主板安装示意图

ESM8400系列工控主板通过板侧两个坚固的三排针直接安装在英创开发评估底板或者用户应用底板上,此外主板上还配有四个安装定位孔,用于螺柱固定

主板安装示意图

开发套件介绍

英创工控主板开发评估套件主要用于产品开发阶段的功能测试和开发评估,开发套件所包括的物品清单见下表。新客户和需要更换英创主板型号的客户,建议先采购开发评估套件进行评估试用

工控主板
英创核心工控主板产品,通过两侧的坚固插针,插在评估底板上。所有信号均通过两个双排针引导评估底板上。主板支持多种分辨率的LCD,可根据需要选购。(开发评估套件不包含LCD)。
开发评估底板
物理上承载工控主板,并引出所有对外接口至标准接插件。此外,扩展了带光电隔离功能的RS485驱动电路单元,便于用户评估。评估底板上带有一枚250mAH纽扣电池。底板背面的4个防静电橡胶座,保证套件能安全稳固的放置。资料光盘中有评估底板完整的设计资料,供用户设计自己的应用底板时参考。
开发资料光盘
提供了用于开发英创工控主板的完整软硬件资料、技术手册以及常用工具软件。对初次涉及嵌入式开发的新手,可利用光盘中的梯次入门程序,快速掌握基本的开发方法;光盘中大量的C#和C/C++的应用范例程序,对大多数开发者均有借鉴意义。硬件方面,评估底板及配套模块的原理图及PCB图,可方便移植到客户的产品设计中。
连接线及其他配件
开发评估套件包括了标准接口的连接线,它们是:(1)RS232串口交叉线;(2)RJ45以太网口直连线;(3)USB主控口至USB OTG连接线;(4)RS485接线端子。此外还包括1条+5V电源线。

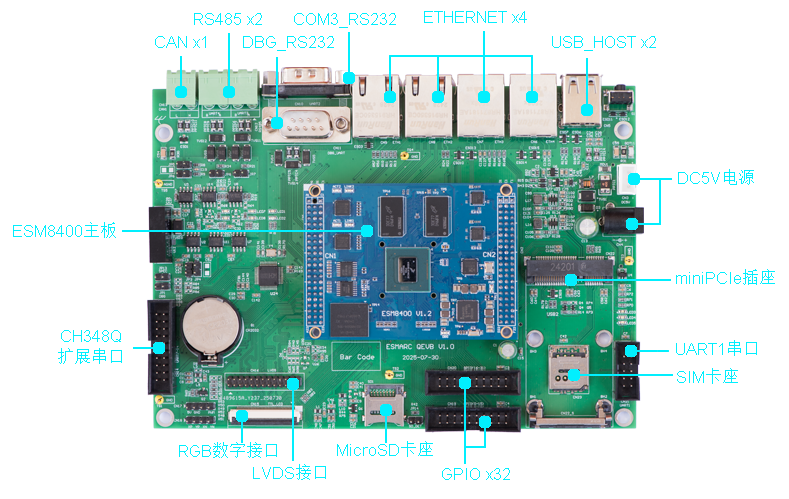

开发评估套件功能接口

英创ESMARC开发评估底板提供了完备的标准接口,可用于评估主板的各项功能,同时也可供用户设计应用底板时参考


开发评估底板机械尺寸

如何开发客户应用底板

开发评估完成以后,客户有以下四种方式获取自己的应用底板:

  • 直接采购英创开发评估底板用作应用底板

  • 使用英创现有的工控整机方案,详见:应用底板与工控机

  • 参考英创开发评估底板和配套扩展模块的硬件资料,设计自己的应用底板

  • 开发完成并确认有批量订购需求以后,向英创提出免费设计专用底板的需求,协商订制底板

查阅工控主板订货号

英创部分工控主板采用了主板型号+四位订货号的方式来区别不同的参数配置,客户可以根据自己需要的配置订货


工控主板订购信息

以下报价均为企业一般纳税人含税价,购买流程请参阅:产品购买流程

ESM8400(Linux)

订货号

显示接口配置及配件说明

开发套件

1+

10+

100+

ESM8400-2C4I

2GB DDR4+16GB eMMC,LVDS电容触摸屏接口


1180 / 套


780 / 片


680 / 片


590 / 片

ESM8400-2R4I2GB DDR4+16GB eMMC,LVDS电阻触摸屏接口
ESM8400-4C5I

4GB DDR4+32GB eMMC,LVDS电容触摸屏接口,PCIe x1


- / 套


- / 片


- / 片


- / 片

ESM8400-4R5I2GB DDR4+16GB eMMC,LVDS电阻触摸屏接口,PCIe x1
ESMARC评估底板ESMARC主板配套使用的通用评估底板(V10.5+)¥300 / 片

ETA308

74mm×54mm×8mm,ESMARC主板散热模块,4个弹簧卡扣稳定安装在主板上

-¥22 / 片¥20 / 片¥19 / 片

ESMARC插针

焊接在客户应用底板上,连接ESMARC主板

¥80元 / 20套(每套包含2个三排针插座)

ESM8400(Windows10 IoT)

订货号

显示接口配置及配件说明

开发套件

1+

10+

100+

ESM8400-4C2I

4GB DDR4+32GB eMMC,LVDS电容触摸屏接口,双千兆网口


- / 套


- / 片


- / 片


- / 片

ESM8400-4R2I4GB DDR4+32GB eMMC,LVDS电阻触摸屏接口,双千兆网口
Win10 IoT License微软针对ARM平台的Windows 10 IoT OEM License授权-

ETA308

74mm×54mm×8mm,ESMARC主板散热模块,4个弹簧卡扣稳定安装在主板上

-¥22 / 片¥20 / 片¥19 / 片

ESMARC评估底板

ESMARC主板配套使用的通用评估底板(V10.5+)

¥300 / 片

ESMARC插针

焊接在客户应用底板上,连接ESMARC主板

¥80元 / 20套(每套包含2个三排插座)
