ESMARC QEVB通用评估底板
ESMARC QEVB评估底板可以被客户用来评估任何符合《英创ESMARC主板规范-v4.0》的工控主板。

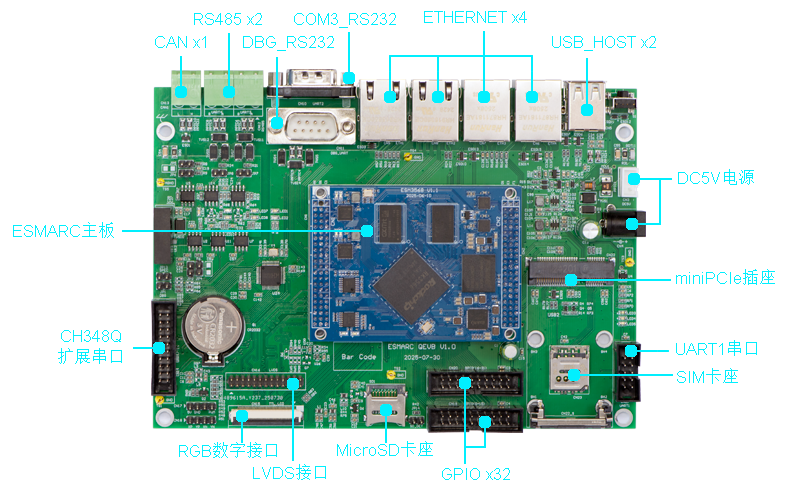

产品功能说明
英创公司的主流工控主板产品系列，通过一致的模块外形尺寸及管脚信号特性，使客户可在相同的应用底板上，选择不同型号的主板，以满足不同的应用需求，同时最大限度地降低整机开发成本。也正是因为英创主板间的pin-to-pin的兼容性，使得可采用通用的测试评估底板对其性能进行测试评估，进一步的在评估底板上完成客户产品原型的开发，缩短开发时间，降低开发风险。
ESMARC QEVB与ESMARC EVB的主要区别是：
l ESMARC QEVB：支持4路以太网接口，其中2路1000Mbps网络接口，2路100Mbps接口；可选USB扩展串口CH348Q。
l ESMARC EVB：支持2路以太网接口；支持ISA接口

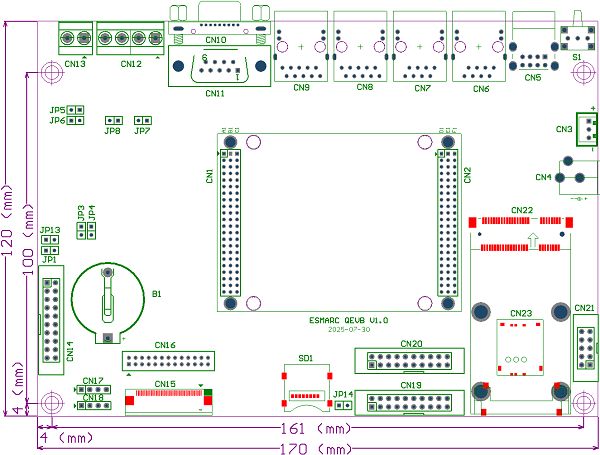

ESMARC_EVB机械尺寸图
基本功能评估
| 功能 | 评估底板 | 接口形式 | 备注 |
| 调试串口 | 直接引至标准接口 | DB9 | RS232，115200-8-1-N |
| 以太网 | 直接引至标准接口 | RJ45 x4 | 2路1000M网络，2路100M网络 |
| 显示 | RGB + 触摸屏 | FPC40 | 0.5mm间距，中低分辨率LCD |
| LVDS + 触摸屏 | IDC26 | 2mm间距，中高分辨率LCD | |
| USB | 直接引至标准接口 | Type A x2 | 2路USB2.0，面向HID、U盘 |
| RS232 | 直接引至标准接口 | DB9 | ±9V电平 |
| RS485 | 带隔离的驱动电路 | HT5.08 x4 | 2路RS485，LED收发指示 |
| UART | 直接引至标准接口 | IDC10 | 3.3V电平，可支持硬件流控 |
| CAN | 带隔离的驱动电路 | HT5.08 x2 | 1路CAN 2.0B，LED收发指示 |
| GPIO | 直接引至标准接口 | IDC20 x2 | 32路GPIO位于两个IDC插座，2.54mm间距 |
工控机与配套模块订购信息
以下报价均为企业一般纳税人含税价，购买流程请参阅：产品购买流程
应用底板
型号 | 功能简介 | 1+ | |
ESMARC QEVB-2 | 适用于ESM3568,ESM8400， 支持2路USB2.0。 | ￥300 / 片 | |
ESMARC QEVB-4 | 适用于ESM7400， 4路USB2.0，配置USB至8路串口扩展，可作通讯管理应用测评。 | ￥350 / 片 | |
