● SBC890产品介绍


  SBC890是一款模块化、微型工控单板计算机应用底板,可搭载英创ES6801/ES9281工控主板。为了满足不同的工控接口需求,SBC890应用底板支持一块专用驱动模块电路板,插在指定的插针上,将系统的GPIO及串口信号扩展为指定接口后输出,以满足更多资源需求的应用。


  SBC890工控应用底板提供如下资源接口:

  ● 1路100Mbps/10Mbps网络

  ● 1路USB2.0主口

  ● 1路USB-OTG

  ● 内置RTC后备电池座(CR1220-3V钮扣电池规格)

  ● 面向应用的IO驱动电路模块接口插座

  ● 5位LED指示灯(由SBC890-IO模块驱动)

  ● 10位3.81mm间距连接端子(由SBC890-IO模块驱动)

  ● DC5V电源输入

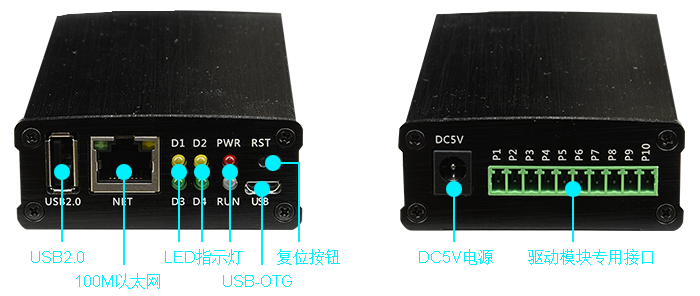

● 正面视图





● 与主板以及功能模块连接示意图




 ES6801主板 + SBC890底板 ES6801主板 + SBC890底板 + SBC890驱动模块



 SBC890整机(背面板) SBC890整机(前面板)



● 配套产品信息


可支持的主板

主板型号简要介绍
ES6801

528MHz Cortex-A7 CPU i.MX6ULL,预装Linux,支持各种工业接口

ES9281

454MHz ARM9 CPU i.MX283,预装WinCE 6.0,支持各种工业接口


可支持的工控I/O模块

模块型号简要介绍
SBC890-IO12路RS485或2路RS232,2路数字输入,1路4-20mA模拟信号输入
SBC890-IO22路RS485,2路4-20mA模拟信号输入
SBC890-IO32路RS485与2路RS232,或4路RS485
SBC890-IO44路4-20mA模拟信号输入



● 功能结构图





● 机械尺寸图





● 前后面板示意图


imx6ull,工控机,单板机,应用底板,sbc890

SBC890前端面示意图



imx6ull,工控机,单板机,应用底板,sbc890

SBC890后端面示意图
