EML8200工控主板

面向前端工控设备的插卡式模块(iMX8MN,4×A53@1.4GHz),图像处理单元GC7000UL支持OpenCL接口,使其在AI边沿计算性能方面具有独特优势。
产品型号
EML8200
百片价¥320

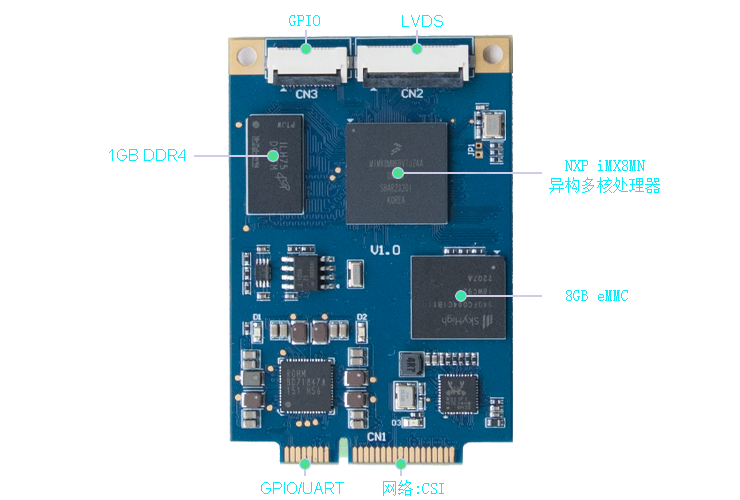

带mipi摄像头小尺寸工控主板——EML8200

EML8200工控主板采用NXP iMX8MN异构多核处理器,1GB DDR4系统内存/ 8GB eMMC,预装Linux操作系统,支持mipi摄像头


主板技术指标

核心单元数字接口与IO

● NXP iMX8MN异构多核处理器,包含四核ARM Cortex-A53 和 ARM Cortex-M7

● ARM Cortex-A53主频1.4GHz,ARM Cortex-M7主频600MHz

● 1GB DDR4系统内存,8GB eMMC高速存储器

● GPU GC7000UL,支持OpenCL

● 独立硬件实时时钟(RTC),掉电时间保护

● 4路标准UART串口,最高波特率5Mbps

● 1路I2C接口,主控模式,波特率100kbps / 400kbps,与GPIO复用管脚

● 1路SPI接口,主控全双工模式,最高波特率52Mbps,与GPIO复用管脚

● 24位通用GPIO,各位方向独立可控,部份GPIO与系统其他功能复用管脚

高速接口电源及模块机械参数

● 1路千兆以太网接口

● MIPI CSI-2,2-lane,支持OV5640等常规摄像头

● MIPI DSI,4-lane

● 与MIPI DSI显示接口配套的触摸屏接口

● 1路USB2.0主控接口

● 供电电压:+5V±5%

● 工作温度:工业级-40℃至80℃

● 插卡式模块产品,采用miniPCIE 52-pin接口方式

● 主板外形尺寸:60mm×40mm

支持Linux开发工具与编程语言

EML8200工控主板预装Linux操作系统,支持Linux开发工具和编程语言

开发套件介绍

英创工控主板开发评估套件主要用于产品开发阶段的功能测试和开发评估,开发套件所包括的物品清单见下表。新客户和需要更换英创主板型号的客户,建议先采购开发评估套件进行评估试用

工控主板
英创核心工控主板EML8200
开发评估底板
物理上承载工控主板,并引出所有对外接口至标准接插件。资料光盘中有评估底板完整的设计资料,供用户设计自己的应用底板时参考。

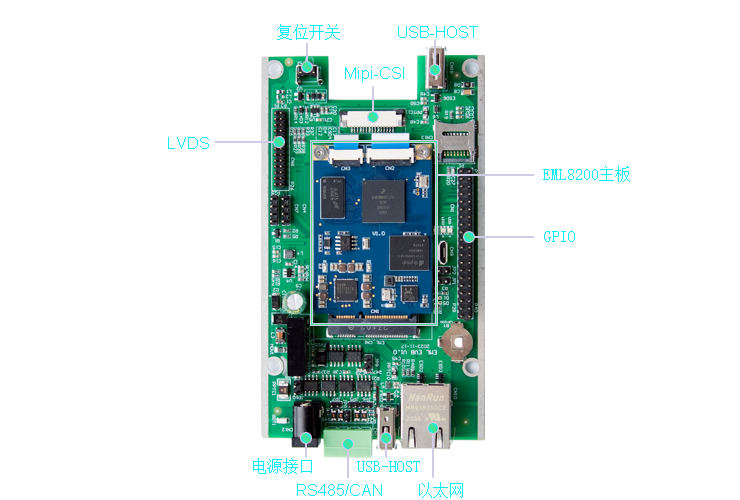

EML开发评估底板功能接口

英创EML开发评估底板提供了完备的标准接口,可用于评估EML系列主板的各项功能,同时也可供用户设计应用底板时参考

机壳及摄像头
机壳 + mipi摄像头 + 电源适配器。与EML主板配套使用。

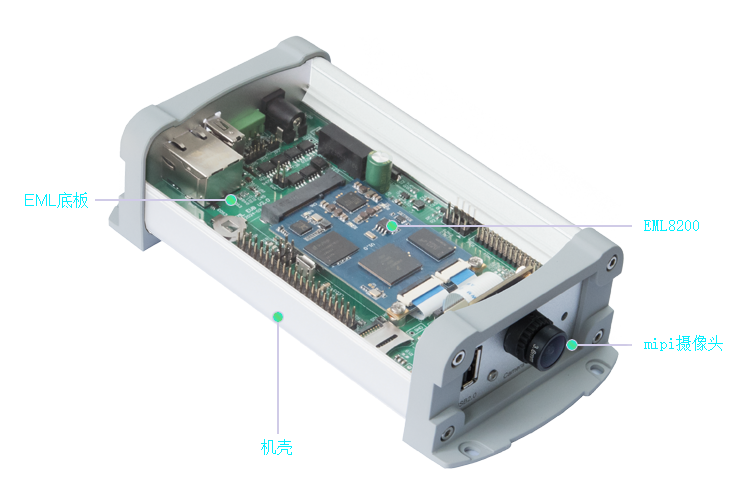

EML整机套件

英创提供EML8200适配的机壳及摄像头,方便客户进行快速开发。

开发资料光盘
提供了用于开发英创工控主板的完整软硬件资料、技术手册以及常用工具软件。对初次涉及嵌入式开发的新手,可利用光盘中的梯次入门程序,快速掌握基本的开发方法;光盘中大量的C#和C/C++的应用范例程序,对大多数开发者均有借鉴意义。硬件方面,评估底板及配套模块的原理图及PCB图,可方便移植到客户的产品设计中。
连接线及其他配件
开发评估套件包括了标准接口的连接线,它们是:(1)RS232串口交叉线;(2)RJ45以太网口直连线;(3)USB主控口至USB OTG连接线;(4)RS485接线端子。此外还包括1条+5V电源线。

如何开发客户应用底板

开发评估完成以后,客户有以下四种方式获取自己的应用底板:

  • 直接采购英创开发评估底板用作应用底板

  • 使用英创现有的工控整机方案,详见:应用底板与工控机

  • 参考英创开发评估底板和配套扩展模块的硬件资料,设计自己的应用底板

  • 开发完成并确认有批量订购需求以后,向英创提出免费设计专用底板的需求,协商订制底板

工控主板订购信息

以下报价均为企业一般纳税人含税价,购买流程请参阅:产品购买流程

Linux版

型号

简介

1+

10+

100+

EML8200-1D2E

测试工业级,-40℃ ~ +80℃(通过-40℃启动测试)

¥450 / 片

¥400 / 片

¥320 / 片

EML8200-1D2I

工业级运行温度-40°C ~ +80°C

-

-

-

EML系列评估测试板

76mm x 130mm,提供电路图资料

¥180

-

-

EML8200评估套件

EML8200 + EML_EVB + 配套电源及通讯线

¥680

-

-

EML8200整机套件

EML8200-EK + 机壳 + mipi摄像头 + 电源适配器。与EML主板配套使用

¥1100

-

-
