SBC870工控机
SBC870工控机是一款自带7"显示屏，功能可模块化配置的工控整机系统，用户可根据需求搭配各个功能模块，方便构建整机产品的硬件原型，只需开发应用程序，就可使其产品快速进入应用市场
产品功能说明
SBC870是一款自带7"显示屏、功能可模块化配置的一体化工控整机，它由4个部分组成：
1. 工控主板：可搭载英创ESMARC规范的各种型号工控主板，支持Linux、CE操作系统平台；
2. SBC870单板工控机底板：双网口可选择2个RJ45电口或1路RJ45电口+1路SFP光口；
3. SBC870机壳及显示单元：显示分辨率1024×600、800×480可选，支持电阻或电容触摸屏；
4. SBC870系统的I/O驱动模块必须是符合DM5028规范的模块，可选择数据采集、IO控制、多路通讯接口等工控功能。
SBC870单板工控机底板是SBC870整机的核心部件，它承载工控主板和IO驱动模块，连接LCD显示，并将IO驱动模块信号连接端扩展到28位端子上，从而实现驱动接口的灵活配置。此外，SBC870单板工控机底板还搭载一个mini PCI-e插座，支持多种4G/GPRS/WiFi无线通讯模块。

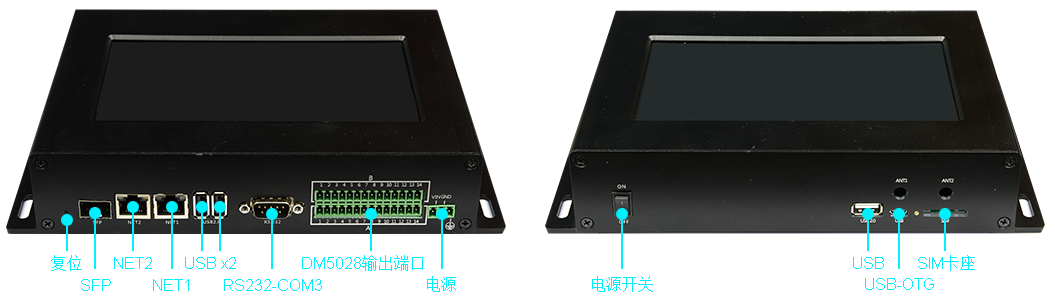

SBC870单板工控机底板提供如下资源接口：
● 1路1000Mbps网络接口，兼容100Mbps/10Mbps网络，需要ESMARC工控主板对1000Mbps网络支持
● 1路100Mbps网络接口，与SFP接口分时复用
● 1路SFP模块接口，支持1000Mbps光纤网络，与100Mbps网络接口分时复用
● 3×USB主口
● 1×USB-OTG
● 1路3线制RS232接口
● RTC后备电池座，支持CR2032-3V钮扣电池
● mini PCIe接口插座，支持基于USB的3G / 4G / WiFi模块
● LVDS或RGB显示接口，支持电阻或电容触摸屏
● 支持扩展尺寸DM5028接口驱动模块
● 28位3.5mm间距插拔式接线端子，直接连接到DM5028 IO接口驱动模块
● DC9~24V电源输入，配有专用电源开关
可选择功能或接口：
● 支持1个独立高精度实时钟RX8025T
● 支持1个蜂鸣器

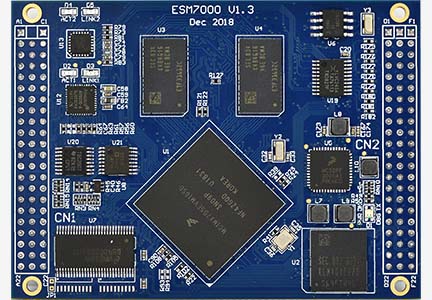

ESM7000系列工控主板工业级双核主板（iMX7D, 2xA7@1GHz）；WEC7 / Linux平台，双网口，双CAN，6路串口，PCIe×1，触摸屏显示接口；广泛应用于工控智能终端设备。
ESM6200系列工控主板工业级高性能主板（AM6254，4×A53@1.4GHz），多种显示接口，双网口，3路CAN-FD，12路串口。Linux-5.10.x + Qt5.14支持基于GPU的Qt应用开发。

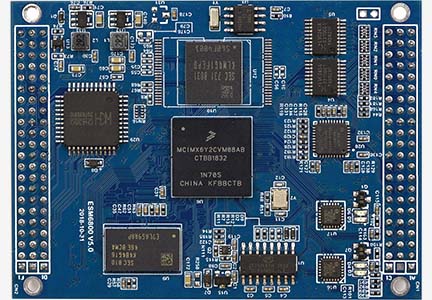

ESM6800系列工控主板低成本主板（iMX6ULL，A7@800MHz）；双网口、双CAN、12路串口。Linux平台 + Modbus；面向工业通讯管理、低成本图像处理等多种应用。
ESM335x系列工控主板经典嵌入式主板（TI AM335X），RGB/LVDS显口，双网口、双CAN、5串口、ISA总线；WEC7 / Linux平台，在工业智能终端、通讯管理有广泛应用。
配套模块与可选第三方模块支持
SBC870可以支持英创设计的多种功能DM5028扩展模块以及一些第三方功能模块，客户可以直接采购并用于自己的应用系统，也可以参考现有模块自行设计功能模块或者自行采购其他第三方模块使用
配套DM5028模块
| ETA416 数字IO模块 | |
 | ETA416是基于英创公司SBC8xx工控应用底板、符合DM5028扩展模块标准的数字IO模块、可提供4路空触点输入和4路空触点输出为了适应工业现场要求，对空触点输入/输出信号进行了光电隔离，以达到更好的EMC特性。另配备2路异步串口（RS485/RS232），8路TTL电平数字I/O接口（状态显示）。 ETA416外形尺寸为：80mm x 74mm，当前版本为V4.0。 ETA416 V4.0的接口与特点如下： ● 4路继电器空触点输出 ● 继电器供电配置缺省为5V，可配置为12V / 24V ● 4路空触点输入 ● 8路TTL数字输出，可驱动LED状态指示 ● 空触点输入、输出端采用光电隔离，与数字信号物理独立 ● 所有TTL I/O信号均增加ESD保护 ● 2路RS485或RS232接口，出厂可配置 |
配套DM5028模块
| ETA702 通讯驱动模块 | |
 | ETA702 是基于英创公司SBC8xx工控应用底板、符合DM5028规范的工控通讯接口驱动模块。在ETA702上主要是对ESMARC工控主板串口、CAN接口的驱动实现，对外提供CAN总线、RS485总线以及3线制RS232串口。为了提高应用底板EMC特性，ETA702可以将所有通讯信号进行光电隔离。 ETA702的特点如下： ● 2路RS232接口 ● 4路RS485总线，支持终端阻抗匹配 ● 2路CAN总线，支持终端阻抗匹配 ● 信号全部光电隔离 |
已测试过的SFP模块
| 型号 | 简要介绍 |
华为 SFP-GE-LX-SM1310 | 华为（HUAWEI）SFP-GE-LX-SM1310 企业级交换机千兆单模光模块光纤模块 |
EB-LINK SFP-GE-LX-SM1310-A | EB-LINK 兼容华三H3C SFP-GE-LX-SM1310-A千兆单模10KM光模块 |
万兆通 SFP-GE-LX-SM1310-A | 万兆通光电 千兆SFP光模块单模光纤模块兼容华为华三SFP-GE-LX-SM1310-A 不带DDM功能 |
飞耐特 SFP-GE-LX-SM1310-A | SFP光模块,千兆单模 双纤 1.25G,交换机光模块 LC接口 带DDM 兼容H3C SFP-GE-LX-SM1310-A 传40KM公里 Tx1310nm |
可支持的无线通讯模块（mini PCIe模块）
| 模块型号 | 简要介绍 |
| 华为ME909S-821 | 全网通4G模块 |
| 中兴ME3630 | 全网通4G模块 |
| 华为MU709s | 联通WCDMA 3G模块 |
| 中兴MC2716 | 电信CDMA2000 3G模块 |
| 移远M26 | 移动、联通GPRS模块 |
工控机与配套模块订购信息
以下报价均为企业一般纳税人含税价，购买流程请参阅：产品购买流程
应用底板
型号 | 功能简介 | 1+ | 10+ |
SBC870-R2 | SBC870工控机应用底板（网口为RJ45×2双电口） | ￥320 / 片 | ￥310 / 片 |
SBC870-RS | SBC870工控机应用底板（RJ45电口+SFP光纤口） | ￥350 / 片 | ￥340 / 片 |
机壳显示单元（7寸显示屏）
型号 | 功能简介 | 1+ | 10+ |
SBC870-ME-L4 | 机壳尺寸235×45×155，1024×600高亮LCD，电阻触摸屏 | ￥610 / 片 | ￥590 / 片 |
SBC870-ME-L2 | 机壳尺寸235×45×155，1024×600高亮LCD，电容触摸屏 | ￥710 / 片 | ￥680 / 片 |
SBC870-ME-R4 | 机壳尺寸235×45×155，800×480普通LCD，电阻触摸屏 | ￥530 / 片 | ￥510 / 片 |
SBC870-ME-R2 | 机壳尺寸235×45×155，800×480普通LCD，电容触摸屏 | ￥530 / 片 | ￥510 / 片 |
IO驱动模块（DM5028规格)
型号 | 功能简介 | 1+ | 10+ |
ETA416 V4.0 | 4路光电隔离数字输入DI，4路继电器触点输出；2路全隔离RS485/RS232，出厂可配置 | ￥130 / 片 | ￥120 / 片 |
ETA702 V4.0 | 全隔离通讯驱动模块，2路CAN + 4路RS485 + 2路RS232驱动模块 | ￥160 / 片 | ￥150 / 片 |
ETA104 V5.0 | 多功能数采模块，全隔离，2路4-20mA电流环AD采集；2路RS485、1路RS232、2路开关输入，1路开关输出 | ￥310 / 片 | - |
ETA706 V1.0 | 全隔离通讯驱动模块，6路CAN接口，支持软件使能终端匹配电阻 | ￥ / 片 | - |
