SBC884PN工控机底板

同时搭载英创嵌入式主板、ProfiNET扩展模块和接口驱动模块,实现可配置的PN节点

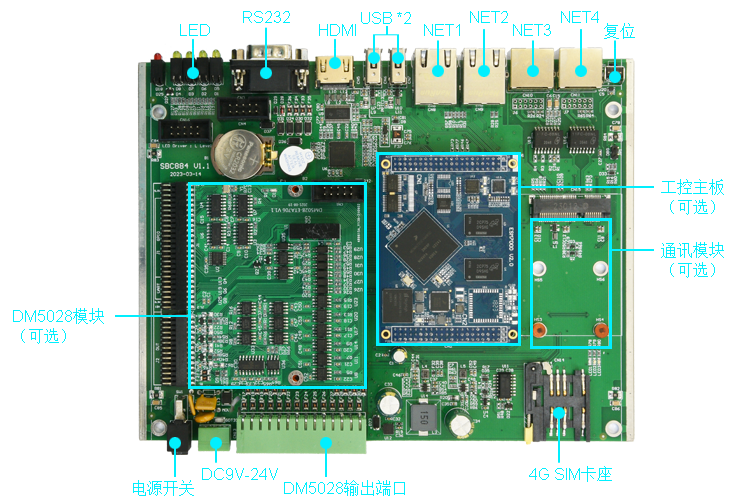

SBC884PN单板工控机底板

SBC884PN是一款面向ProfiNET工业现场总线应用的应用底板。SBC884PN可搭载(1)英创多种工控主板;(2)miniPCIE规格的ProfiNET扩展模块;(3)符合DM5028规范的工控机接口驱动电路模块,从而实现接口灵活配置的PN设备节点



产品功能说明

  SBC884PN是一款面向ProfiNET工业现场总线应用的应用底板。SBC884PN可搭载(1)英创多种工控主板;(2)miniPCIE规格的ProfiNET扩展模块;(3)多种符合DM5028规范的接口驱动电路模块。从而实现接口的灵活配置的PN设备节点。


  SBC884PN单板工控机底板提供如下资源接口:

  ● 2路1000Mbps网络接口,兼容100Mbps/10Mbps网络,需要ESMARC工控主板对1000Mbps网络支持

  ● 2路100Mbps网络接口,由mini PCIE模块扩展输出。模块插在底板上的miniPCIE插座。

  ● 2×USB-Host接口

  ● 1路3线制RS232接口

  ● RTC后备电池座,支持CR2032-3V钮扣电池

  ● HDMI显示接口,需要ESMARC工控主板支持

  ● 支持扩展尺寸DM5028接口驱动模块,并可以接入ISA总线信号

  ● 支持miniPCIE规格的工业以太网ProfiNET扩展模块UR205PN(占用NET3、NET4端口)

  ● 支持miniPCIE规格的双网口扩展模块ETA722(占用NET3、NET4端口)

  ● 28位DM5028接口驱动模块专用连接端

  ● 10颗LED指示灯,其中有9颗用户可定义LED指示灯

  ● DC9~24V电源输入,专用电源船型开关

  ● 独立硬件高精度RTC芯片RX8025T

  ● 蜂鸣器

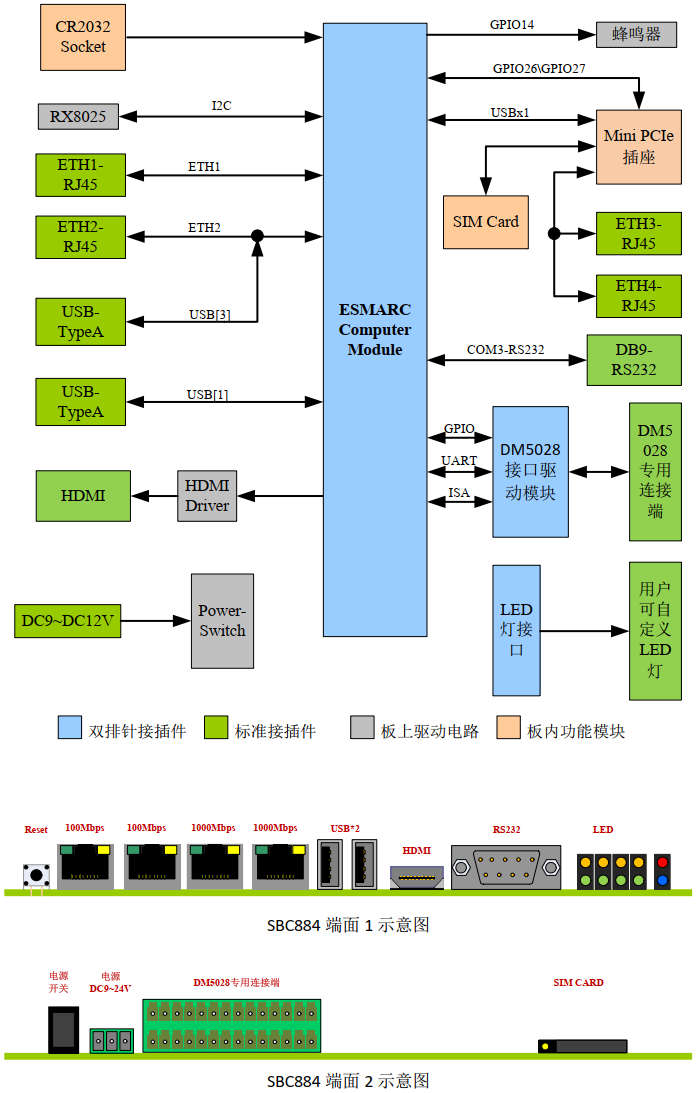

功能框图与接口端面示意图


机械尺寸



配套模块与可选第三方模块支持

SBC880PN可以支持英创设计的多种功能DM5028扩展模块以及一些第三方功能模块,客户可以直接采购并用于自己的应用系统,也可以参考现有模块自行设计功能模块或者自行采购其他第三方模块使用

配套DM5028模块

ETA416 数字IO模块

  ETA416是基于英创公司SBC8xx工控应用底板、符合DM5028扩展模块标准的数字IO模块、可提供4路空触点输入和4路空触点输出为了适应工业现场要求,对空触点输入/输出信号进行了光电隔离,以达到更好的EMC特性。另配备2路异步串口(RS485/RS232),8路TTL电平数字I/O接口(状态显示)。

  ETA416外形尺寸为:80mm x 74mm。


  ETA416 V4.0的接口与特点如下:

  ● 4路继电器空触点输出

  ● 继电器供电配置缺省为5V,可配置为12V / 24V

  ● 4路空触点输入

  ● 8路TTL数字输出,可驱动LED状态指示

  ● 空触点输入、输出端采用光电隔离,与数字信号物理独立

  ● 所有TTL  I/O信号均增加ESD保护

  ● 2路RS485或RS232接口,出厂可配置


  手册:ETA416 数字IO扩展与控制模块使用手册

配套DM5028模块

ETA702 通讯驱动模块

  ETA702 是基于英创公司SBC8xx工控应用底板、符合DM5028规范的工控通讯接口驱动模块。在ETA702上主要是对ESMARC工控主板串口、CAN接口的驱动实现,对外提供CAN总线、RS485总线以及3线制RS232串口。为了提高应用底板EMC特性,ETA702可以将所有通讯信号进行光电隔离。


  ETA702的特点如下:

  ● 2路RS232接口

  ● 4路RS485总线,支持终端阻抗匹配

  ● 2路CAN总线,支持终端阻抗匹配

  ● 信号全部光电隔离


  手册:ETA702 通讯驱动模块使用手册

miniPCIE规格通讯模块

ETA722 工业级100M网口扩展模块

  ETA722模块是一款miniPCIE规格的双100M网口扩展模块,工业级品质。ETA722可插在SBC884PN的miniPCIE插座上,与英创嵌入式主板配合使用, 实现 4 路工业级以太网接口配置。


  手册:ETA722 双网口扩展模块使用手册

miniPCIE规格工业以太网ProfiNet扩展模块

UR205PN 工业现场总线ProfiNet扩展模块


       UR205PN 是一款第三方开发的,与英创嵌入式主板,如ESM6800,配套使用的ProfiNet扩展模块,外形尺寸40mm×50mm,miniPCIe接口。UR205PN可将配套的智能设备转换为标准的ProfiNet从设备。UR205PN安装在SBC884PN工控应用底板的miniPCIe插座上,构成ProfiNet IO设备的原型机,使其快速稳定的接入具备ProfiNet主站协议的各类型控制器,如 PLC,工控机等。


  手册:UR205PN 使用说明

工控机与配套模块订购信息

以下报价均为企业一般纳税人含税价,购买流程请参阅:产品购买流程

应用底板与配件

型号

功能简介

1+

10+

SBC884PN-MB

SBC884PN应用底板

¥440 / 片

¥400 / 片

ETA416 V4.0

4路光电隔离数字输入DI,4路继电器触点输出;2路全隔离RS485/RS232,出厂可配置

¥130 / 片

¥120 / 片

ETA702 V4.0

全隔离通讯驱动模块,2路CAN + 4路RS485 + 2路RS232驱动模块

¥160 / 片

¥150 / 片

ETA104 V5.0

多功能数采模块:全隔离:2路4-20mA电流环AD采集;2路RS485、1路RS232、2路开关输入,1路开关输出

¥310 / 片

-

UR205PN

第三方开发的miniPCIE规格的ProfiNET工业现场总线扩展模块,详细情况请与技术支持联系

-

-

ETA722

2 路 工业级100Mbps 以太网接口扩展模块

¥155 / 片

¥140 / 片
