物联网领域工控主板ES6210接受订货发布时间:2017-6-7    被阅览数:

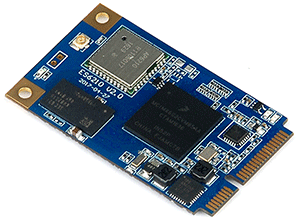

ES6210工控主板


  ES6210是一款miniPCIe尺寸的嵌入式模块,结构紧凑,采用miniPCIe全长卡尺寸(56mm×30mm)。核心板上集成了蓝牙WiFi模块AP6210,除了常规的蓝牙WiFi功能外,还能够做为热点使用。


  ES6210拥有两种工作模式:

  1、主控模式:这是典型的嵌入式主板工作模式,主要应用于IoT(物联网)领域,以及那些需要WiFi支持,对尺寸有特别要求的工业领域。

  2、设备模式:作为WiFi/BT模块设备,主控方可通过标准的PPP拨号方式来获得无线网络端口,完全与使用2G/3G/4G模块一样。英创所有的CE平台主板均可使用ES6210来实现稳定的WiFi连接。


  ES6210的主要技术指标:


 主控模式设备模式
CPUiMX6UL => Cortex-A7  @528MHz
内存256MB(16-bit 400MHz DDR3)128MB(16-bit 400MHz DDR3)
Flash256MB128MB
WiFi/BT

WiFi单频(2.4G),SDIO接口;

蓝牙4.0,UART接口;共享天线

WiFi单频(2.4G),SDIO接口
USBUSB2.0 HOSTUSB2.0 Device,虚拟3路串口
以太网1路(重定义PCIe管脚)
GPIO10路
串口2路(与GPIO复用管脚)
CAN1路(与GPIO复用管脚)
I2C1路
电源单+3.3V供电,空载待机功耗小于100mA
外形尺寸mini PCIe全长卡(56mm×30mm)

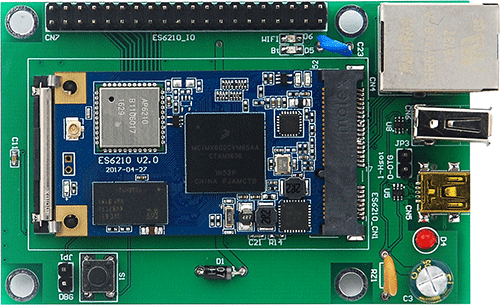

ES6210套件正面


  ES6210工控主板零售价格为:¥360 / 片。
