概述：

 IPC101是英创公司推出的高性能、低功耗、多网口的ARM64工控机，支持英创公司的DM5028接口驱动模块，可灵活配置RS485、RS232、IO、A/D等工控接口资源。IPC101工控机采用铝合金壳体。

 IPC101工控机的系统特点与资源如下：

● 4核Cortex-A53，主频1.6GHz，支持GPU，FPU，MPE

● 2GB DDR4系统内存，16GB eMMC 5.1高速存储器

● 4路独立的以太网接口：2路千兆以太网接口+ 2路百兆以太网接口

● 支持mini PCI-e 4G通讯模块（可选）

● 3路USB 2.0主口  HDMI 2.0a接口，支持1920 x 1080p60、3840 x 2160p30等分辨率，支持音频输出

● Windows10 IoT或Linux系统

● 工作温度：工业级-40℃至 80℃

● DC9V 至 DC24V 供电

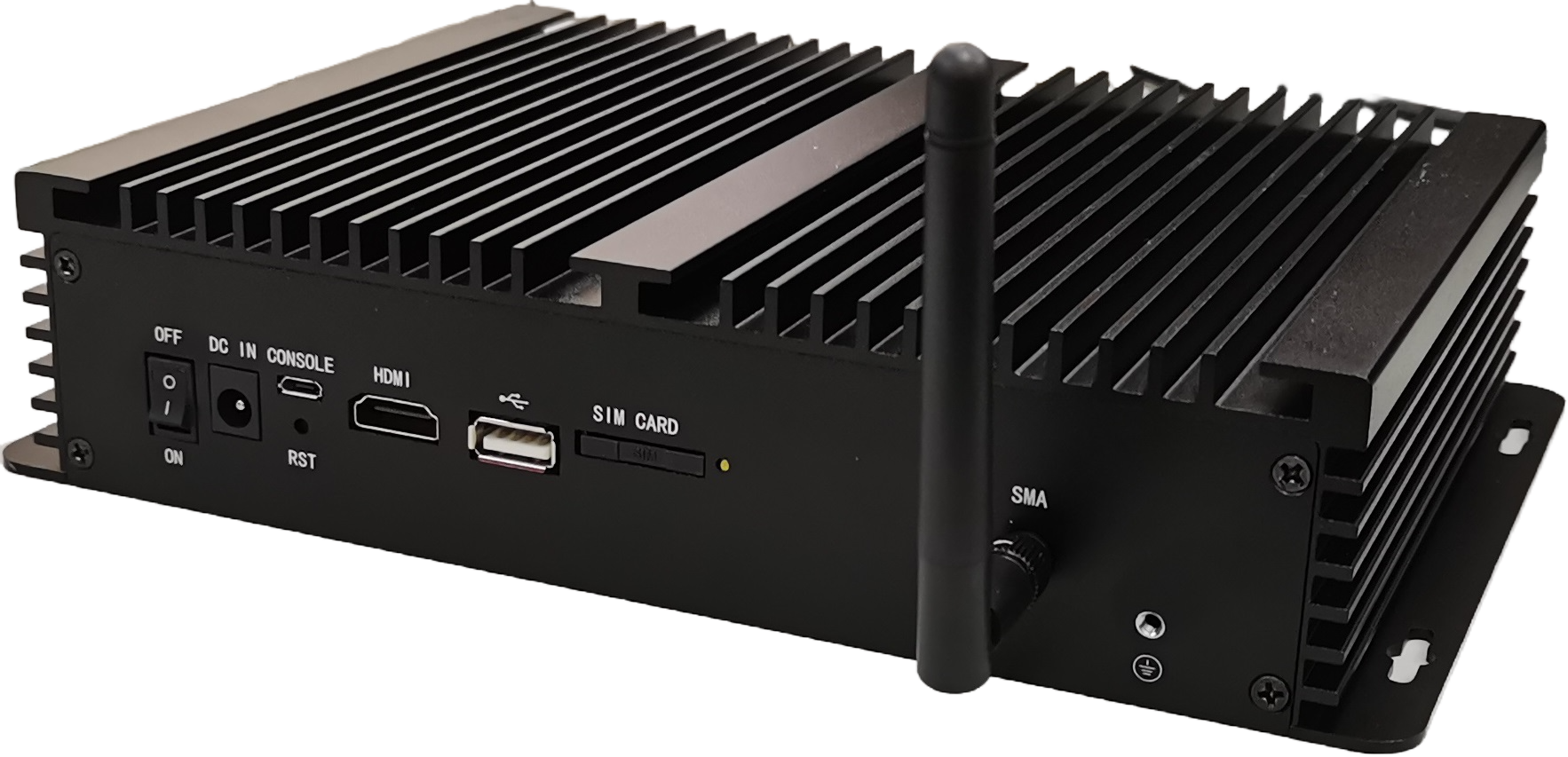

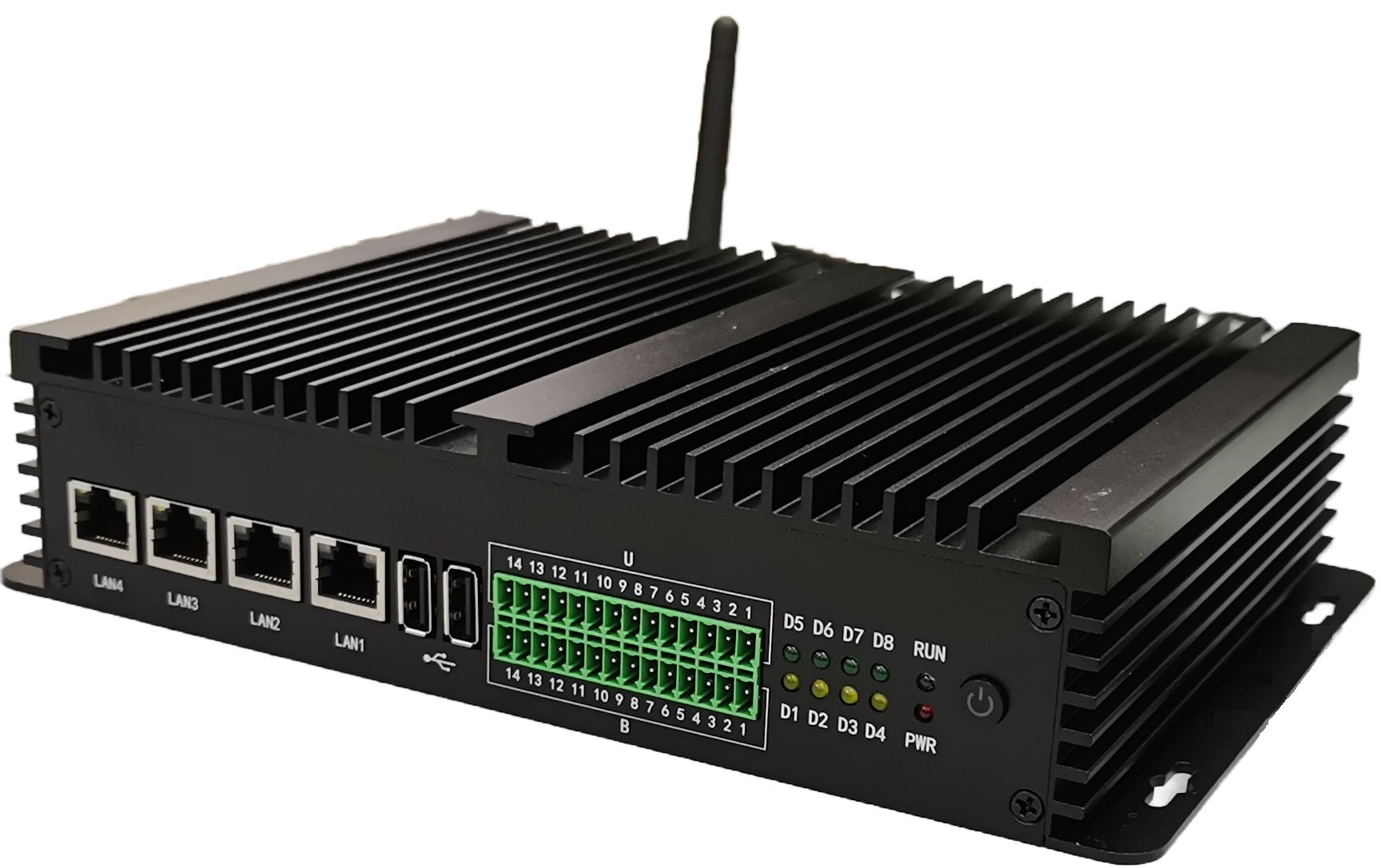

IPC101壳体尺寸为：234mm×160mm×52mm，外观如下：

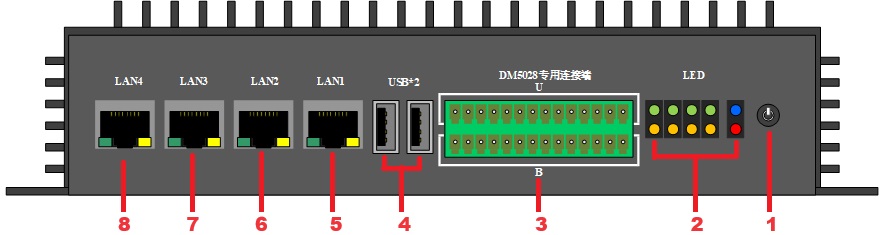

 IPC101端口功能说明：

1、 待机/唤醒开关

2、 DM5028模块专用LED状态指标灯

3、 DM5028模块输入/输出端口

4、 USB2.0端口

5、 LAN1，1000Mbps以太网接口

6、 LAN2，1000Mbps以太网接口

7、 LAN3，100Mbps以太网接口

8、 LAN4，100Mbps以太网接口

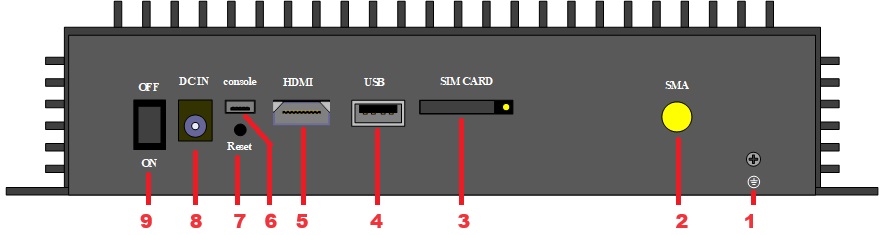

1、 安全接地点，M3螺母

2、 4G模块天线

3、 4G通讯模块SIM卡插槽

4、 USB2.0端口

5、 HDMI显示接口，支持音频输出

6、 系统串口终端，microUSB插座

7、 系统硬复位按钮

8、 DC9V 致 DC24电源输入

9、 电源开关  

IPC101工控机支持的典型DM5028模块：

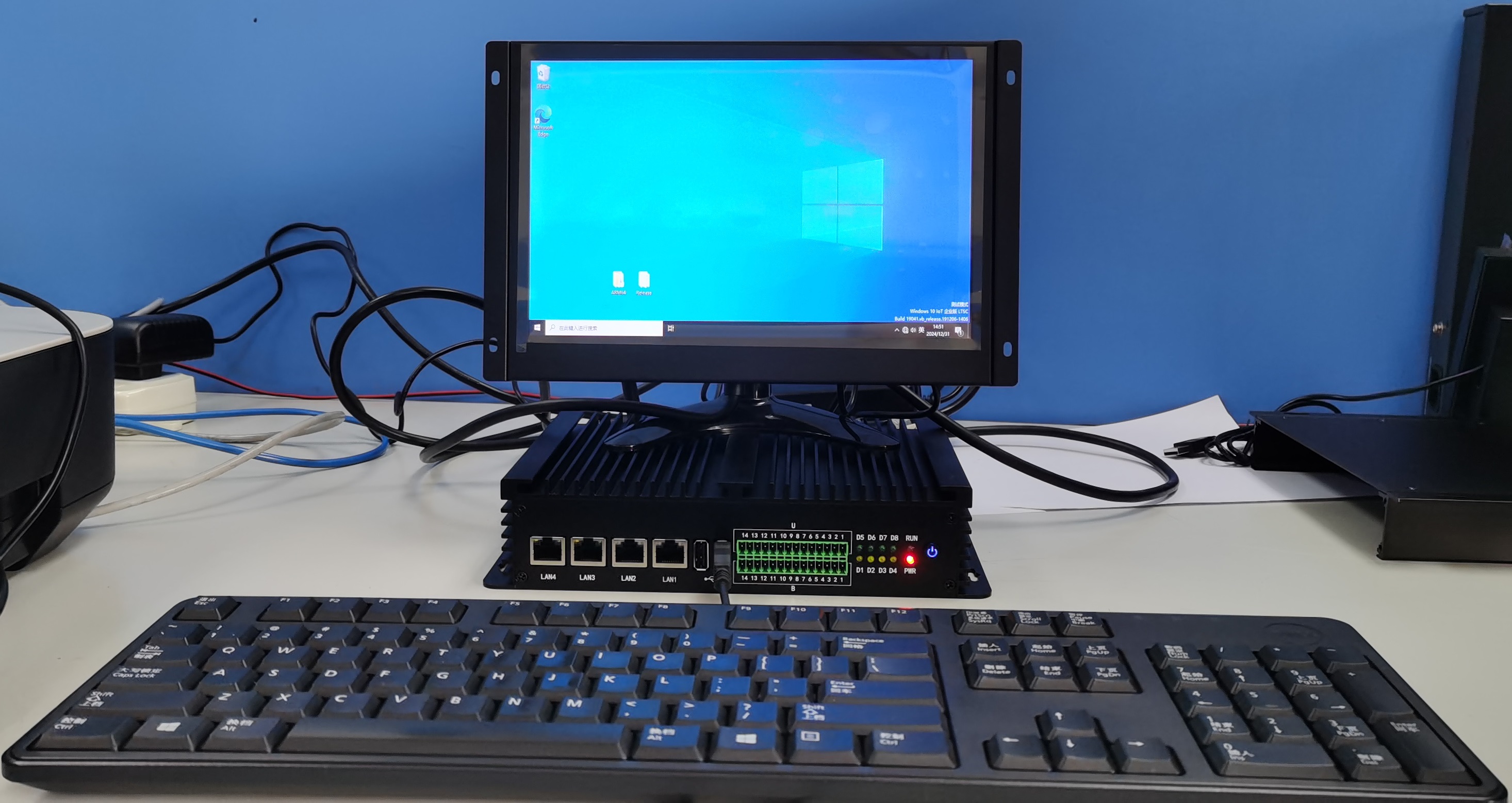

搭载Windows10 IoT的IPC101工控机系统展示：
