SBC870 -- 工控接口可配置的彩色终端方案

 2019-12-3 14:08:21     作者:朱贤武
文章标签:工控机彩色显示

  SBC870是英创公司开发的一款带彩色显示屏的工控整机产品。通过继承SBC880工控机应用底板模块化的特点,把DM5028接口驱动模块的连接端扩展到28位,完全兼容已有的DM5028接口驱动模块,以满足多种应用需求。在SBC870基础上开发专用的扩展模块,可以节省大量的开发时间,快速构建客户的专用系统。


  SBC870工控机整机的主要特色,是集成7"LCD显示屏,可支持2种类型的LCD显示屏型号:


分辨率接口电阻触摸屏电容触摸屏
800 x 480RGB_TTL
1024 x 600LVDS



SBC870单板工控机整机系统


  SBC870可以支持英创公司所有的ESMARC系列嵌入式工控机主板,但是LVDS显示接口需要主板提供支持才可以实现。下表列出了ESMARC工控主板对2种LCD屏的支持情况:


LCD类型ESM6800ESM335xESM7000ESM6802
800×480  RGB
1024×600  LVDS-


  SBC870工控整机主要由SBC870应用底板(SBC870-R2,SBC870-RS),和订制的专用铝制机壳(SBC870-ME)构成,可符合大多数工业应用场所的需求。SBC870工控机整机的机壳尺寸为205mm×150mm×45mm,并带有安装用的金属耳朵,总宽度为235mm。客户在选型时,即可直接选购SBC870整机产品,也可购买SBC870应用底板,用于其他整机方案。

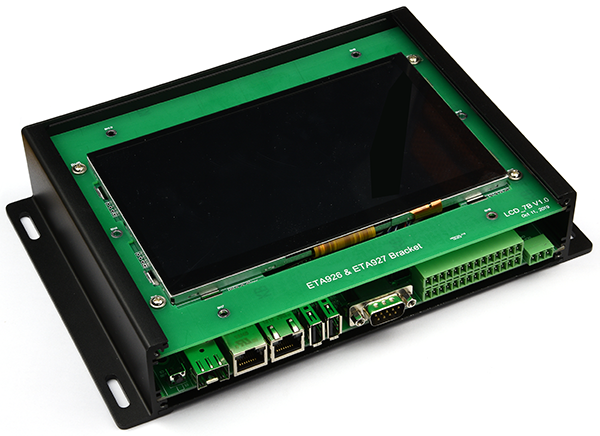

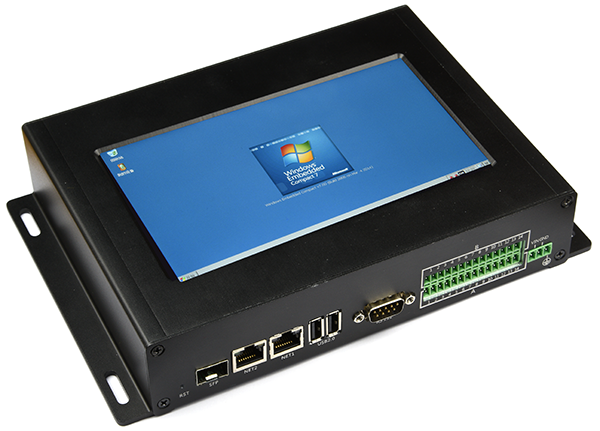

  SBC870工控机整机外观展示如下:



SBC870单板工控机应用板与LCD屏

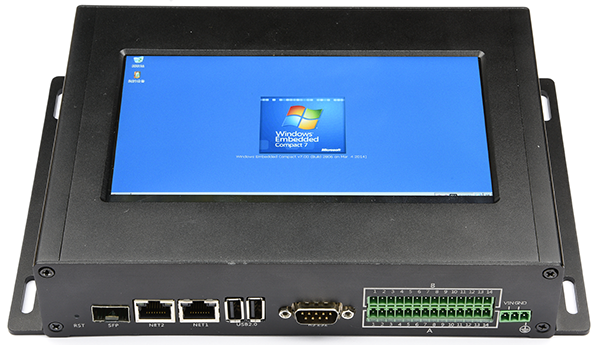

SBC870工控机底部面板

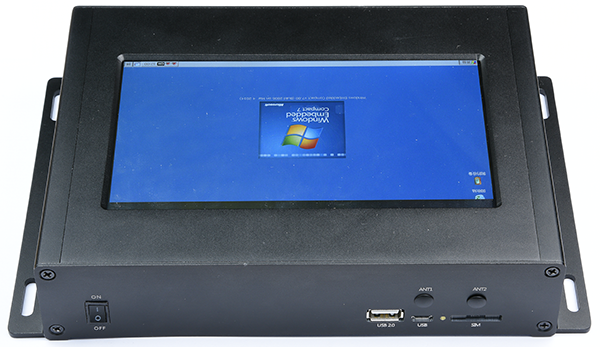

SBC870工控机顶部面板


  SBC870工控机的主要资源接口如下所示:

  ● 1路1000Mbps网络接口,兼容100Mbps/10Mbps网络,需ESMARC工控主板对1000Mbps网络的支持

  ● 1路100Mbps网络接口或1路SFP规格1Gbps光纤接口(占用系统网络2资源)

  ● 3×USB主口

  ● 1×USB-OTG端口

  ● 1路3线制RS232接口

  ● mini PCI-e接口插座,支持基于USB的GPRS / 3G / 4G / WiFi模块

  ● 支持24bit LVDS显示接口或18bit RGB数字显示接口

  ● 28位DM5028接口驱动模块专用连接端

  ● DC9~24V电源输入,配有专用电源开关


  SBC870端口分布示意图:



SBC870底部端面示意图



SBC870顶部端面示意图

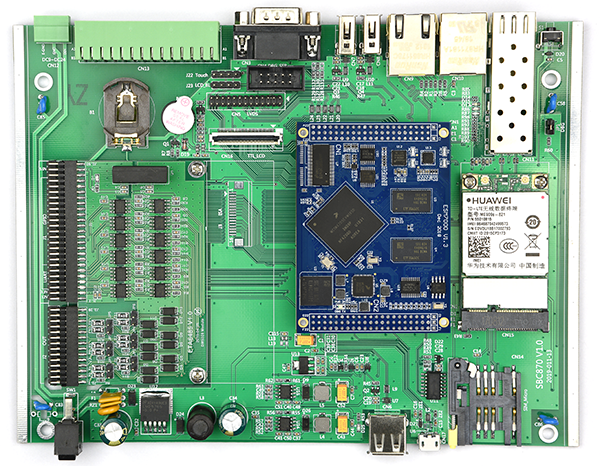

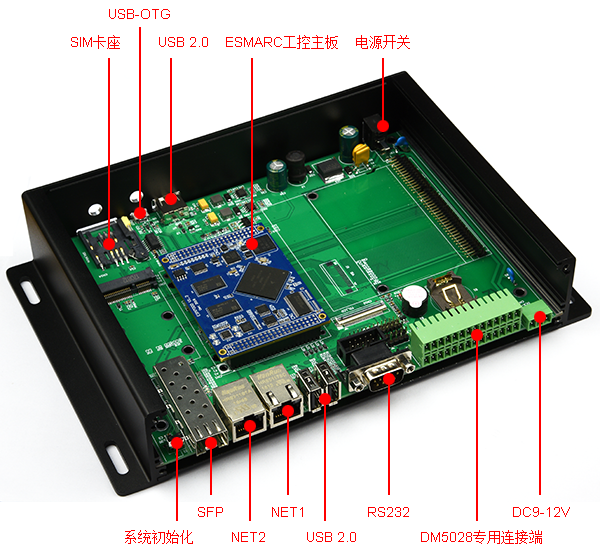

  SBC870工控机内部电路展示及接口标识:




  同时,SBC870单板工控机也可以不使用订制的专用机壳,单独应用于客户的产品开发中。



SBC870单板工控机


  一台完整的SBC870工控机整机,需要由这些基本模块构成:SBC870底板、ESMARC工控主板、DM5028接口驱动模块、通讯模块(3G/4G/WiFI)、光纤模块。根据实际需求,选用合适的模块组装成一套工控机系统。例如:一套工控机的需求是:低成本 + 4G全网通 + 8路低速模拟采集 + SFP光纤接口,则可以选用的配置为:SBC870-RS + ESM6800 + ME909S-821 + ETA105,再配一个SFP光纤模块,即构成一台满足需求的工控机整机。



可支持的主板(ESMARC规格:74mm×54mm)

主板型号简要介绍
ESM7000

1GHz Cortex-A7双核CPU i.MX7D,预装WEC7 / Linux-4.9.11,支持千兆网+百兆网,高速ISA总线接口,低功耗

ESM6800

528MHz Cortex-A7 CPU i.MX6UL,双网口、双CAN、12路UART串口,Linux-4.1.15操作系统,支持快速启动,以低功耗、低成本为特色

ESM335x

600MHz / 1GHz Cortex-A8 CPU AM3352 / AM3354,预装WEC7 / Linux-4.1.6,双百兆网

ESM6802

800MHz / 1GHz Cortex-A9双核CPU i.MX6DL,预装WEC7 / Linux-4.1.15,千兆、百兆双网口


已测试过的SFP模块

型号简要介绍

华为(HUAWEI)

SFP-GE-LX-SM1310

华为(HUAWEI)SFP-GE-LX-SM1310 企业级交换机千兆单模光模块光纤模块

EB-LINK

SFP-GE-LX-SM1310-A

EB-LINK 兼容华三H3C SFP-GE-LX-SM1310-A千兆单模10KM光模块

万兆通光电

SFP-GE-LX-SM1310-A

万兆通光电 千兆SFP光模块单模光纤模块兼容华为华三SFP-GE-LX-SM1310-A 不带DDM功能

飞耐特

SFP-GE-LX-SM1310-A

SFP光模块,千兆单模 双纤 1.25G,交换机光模块 LC接口 带DDM 兼容H3C SFP-GE-LX-SM1310-A 传40KM公里 Tx1310nm


可支持的无线通讯模块(mini PCIe模块)

模块型号简要介绍
华为ME909S-821全网通4G模块
中兴ME3630全网通4G模块
华为MU709s联通WCDMA 3G模块
中兴MC2716电信CDMA2000 3G模块
移远M26移动、联通GPRS模块


可支持的工控I/O模块(DM5028规格:80mm×50mm)

模块型号简要介绍
ETA105 V4.0

多功能数采模块,8路4 - 20mA电流环输入,12-bit AD;全隔离2路RS485 / RS232

ETA416 V4.0IO驱动模块,4路继电器触点输出;4路空触点输入;全隔离2路RS485 / RS232
ETA702 V4.0全隔离通讯驱动模块,4路RS232;4路RS485;1路CAN
