用ETA830工控单板机搭建简易工控整机

 2019-10-14     作者:朱贤武    [nemail]
[lablebox]

  ETA830是一款搭载ESMARC工控主板的工控应用底板,其特点是小尺寸、低成本、可以灵活配置通讯接口,已经得到市场良好的响应。为了更好地降低整机成本与安装维护便利性,英创公司对之前推出的基于ETA830+ETA806+标准铝合金机壳的工控机整机进行了进一步的优化改进,使之搭建的整机更为简便实用。所做优化包括:

  ● 更换成外形尺寸更加紧凑的机壳,由原来的153*125*51变为105*125*51(单位:mm)

  ● 加宽加长ETA806二级扩展底板,现尺寸为120.5*110,可以直接插入机壳的插槽内进行固定

  ● 安装时,只需要使用20mm长螺柱,将ETA830与ETA806连接起来即可

  ● ETA806直接插入机壳的安装槽内,前后面板对整体电路板进行限位固定

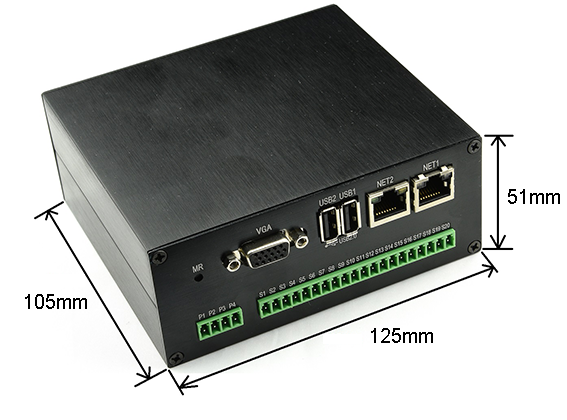

完整的工控机整机外形及尺寸参数


  下列图片,展示了ETA806尺寸参数与工控机组件结构信息。


  新版ETA806外形尺寸120.5mm x 110mm:




  ETA830+ESM6800通过20cm长的铜柱安装在ETA806上。注意二级扩展板ETA806要比ETA830外形尺寸稍大:

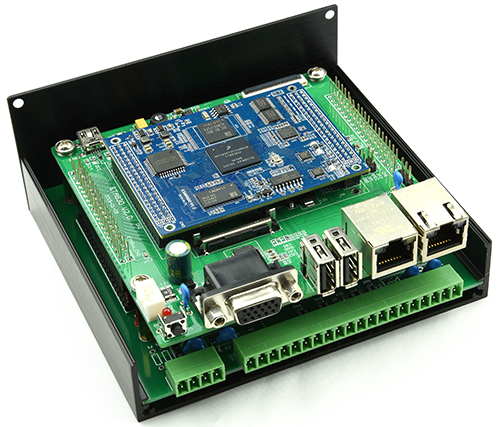

  ETA806插入机壳内的插槽,以实现应用底板固定:

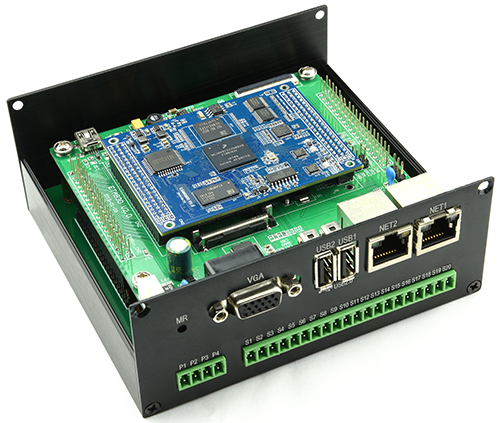

  工控机系统装入机壳后内部视图:




  根据应用需求,ETA806可配置实现以下常规功能选择:


配置1配置2配置3配置4配置5
2路继电器空触点输出2路继电器空触点输出2路继电器空触点输出2路继电器空触点输出2路继电器空触点输出
 2路空触点输入 4路RS485总线 2路空触点输入 4路RS485总线 2路RS422
 2路RS485总线 2路RS485总线
 1路RS232 1路RS232 1路RS422 1路RS422
 1路CAN总线 1路CAN总线 1路CAN总线 1路CAN总线 1路CAN总线
 1路3线制串口 1路3线制串口 1路3线制串口 1路3线制串口 1路3线制串口
 矩阵键盘接口 矩阵键盘接口 矩阵键盘接口 矩阵键盘接口 矩阵键盘接口


  对于模块化设计的工业应用系统中,可以直接购买带上机壳的整套工控机,用于现场或嵌入到其它设备中。


  更多关于ETA830工控整机相关的产品信息,可以参考下面的链接内容:

  ETA830应用底板

  ETA8xx应用底板加速客户工控机开发

  RS232/RS485/RS422/DI可配置的工控机方案
