SBC890工控机整机是英创公司开发设计的一款小体枳、低成本的工控机产品，由SBC890工控机底板和订制的专用铝制机壳(SBC890-ME)构成，搭载ES6801/ES9281嵌入式工控主板，可以提供常规的通讯接口，如100Mbps以太网、RS485、RS232、I/O等。SBC890工控机整机的机壳尺寸为104mm*66mm*27.5mm。客户在选型时，即可选购SBC890整机产品，也可选择SBC890板级产品。

　　SBC890工控机整机外观展示如下：

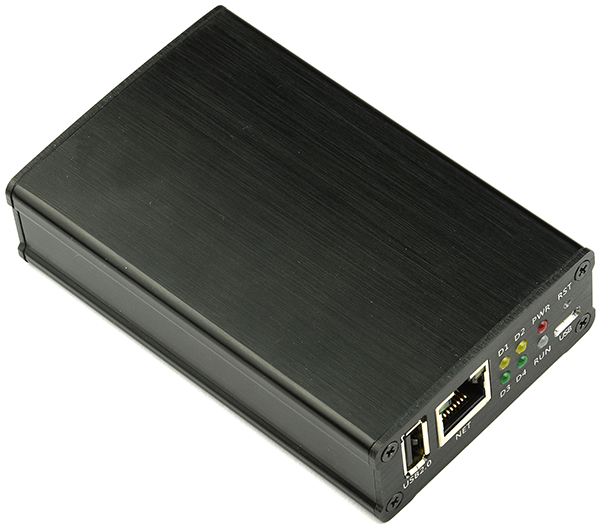

SBC890工控机侧视图1

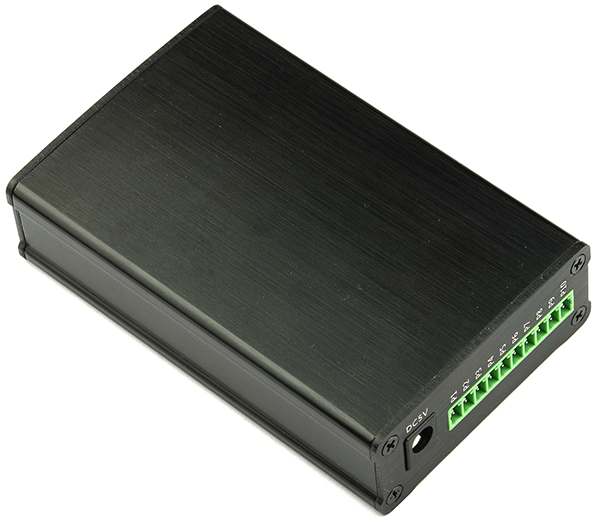

SBC890工控机侧视图2

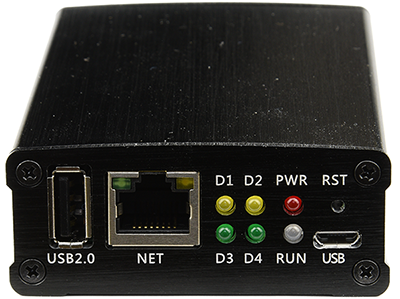

SBC890工控机前面板

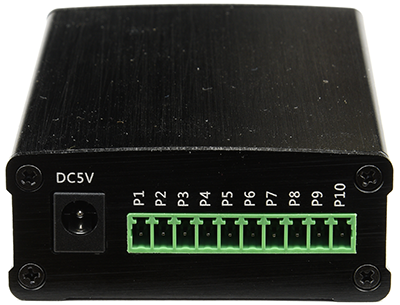

SBC890工控机后面板

　　SBC890工控机的主要资源接口如下所示：

　　●　1路100Mbps网络接口

　　●　1路USB主口

　　●　1路USB-OTG

　　●　6颗LED指示灯，其中有5颗用户可定义LED指示灯

　　●　10位3.81mm间距端子（由SBC890-IO模块驱动）

　　●　DC5V电源输入

　　SBC890端口分布示意图：

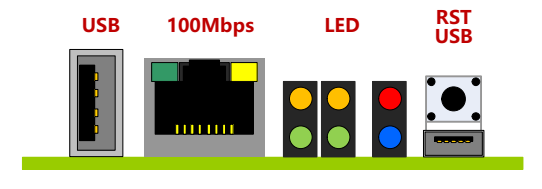

SBC890前面板示意图

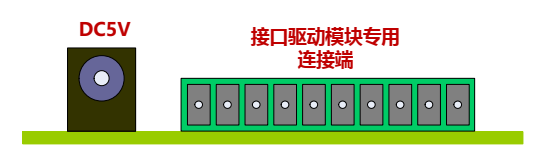

SBC890后面板示意图

　　同时，SBC890单板工控机也可以板级形式，单独应用于客户的产品中。

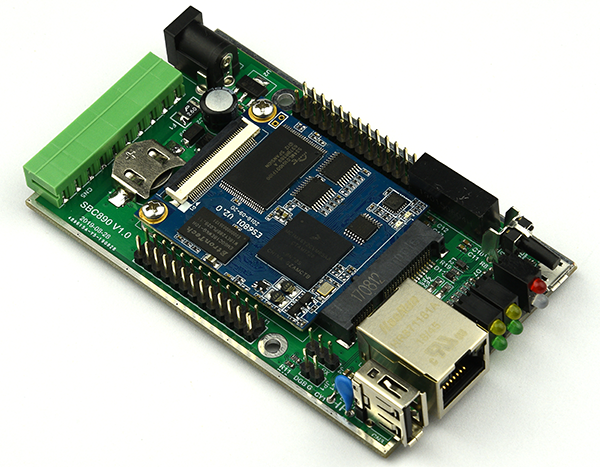

SBC890单板工控机

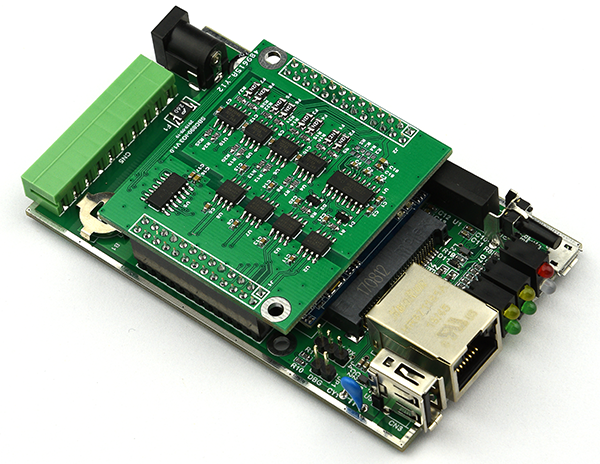

SBC890单板工控机 + SBC890-IO3驱动模块

　　SBC890单板工控机向用户提供了6颗LED指示灯，分为上、下2排分布。其中5颗为用户可自定义功能的LED指示灯，用于用户软件运行状态相关功能的指示：

　　●　1颗电源指示灯，为红色LED灯；

　　●　1颗可定义系统运行状态指示灯，在SBC890单板工控机上可直接使用GPIO0控制，也可以在SBC890-IO接口驱动模块上引出其它信号进行控制。为蓝色LED灯；

　　●　4颗用户自定义LED指示灯，由SBC890-IO接口驱动模块上引出控制信号。其中上排为2颗黄色LED灯，下排为2颗绿色LED灯。

　　一台完整的SBC890工控机整机，需要由这些基本模块构成：SBC890底板、ES6801/ES9281工控主板、SBC890-IO接口驱动模块。根据实际需求，选用合适的模块组装成一套工控机系统。例如：一套工控机的需求是：Linux系统+4路RS485，则可以选用的配置为：SBC890 + ES6801 + SBC890-IO3，即构成一台满足需求的工控机整机。

　　SBC890单板工控机可以支持的ESMARC工控主板：

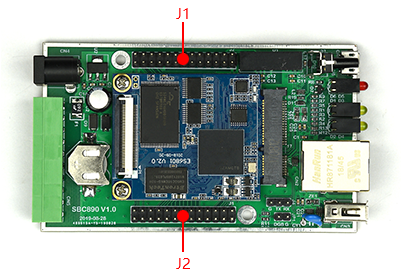

　　SBC890的驱动模块通过2个IDC插座与SBC890底板连接在一起，其中一个IDC插座连接来自工控主板的控制信号，另一个IDC插座则连接外部10芯端子和LED。客户可通过配合不同型号的驱动模块来实现不同的应用需求。

　　●　J1：连接到ES6801/ES9281工控主板的GPIO、串口和A/D输入端等资源

　　●　J2：为SBC890-IO驱动模块提供电源，并将模块上的信号连接到SBC890的端子及LED上

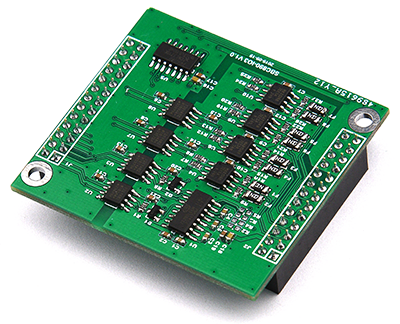

SBC890-IO3 串口驱动模块

　　SBC890单板工控机目前已支持多种IO模块型号：

　　SBC890模块化结构，支持开发专用的IO驱动模块，以满足客户特殊的应用需求。
