SBC880是英创公司开发设计的一款完整的工控机产品，它继承了SBC840与SBC850工控机应用底板模块化的特点，可通过配置不同的DM5028接口驱动模块，实现不同的应用。同时SBC880把DM5028接口驱动模块的连接端扩展到28位，不仅完全兼容已有的DM5028接口驱动模块，还为未来可能的应用需求留下足够扩展空间。在SBC880框架下，不同工控整机的开发就转换为开发专用的扩展模块，可以节省大量的开发时间，降低开发风险。SBC880可以完全替换SBC840与SBC850单板工控机。

　　SBC880工控整机主要由SBC880应用底板(SBC880-R2，SBC880-RS)，和订制的专用铝制机壳(SBC880-ME)构成，可符合大多数工业应用场所的需求。SBC880工控机整机的机壳尺寸为205mm*155mm*35mm，并带有安装用的金属耳朵，总长度达到235mm。客户在选型时，可以直接选购SBC880整机产品。

　　SBC880工控机整机外观展示如下：

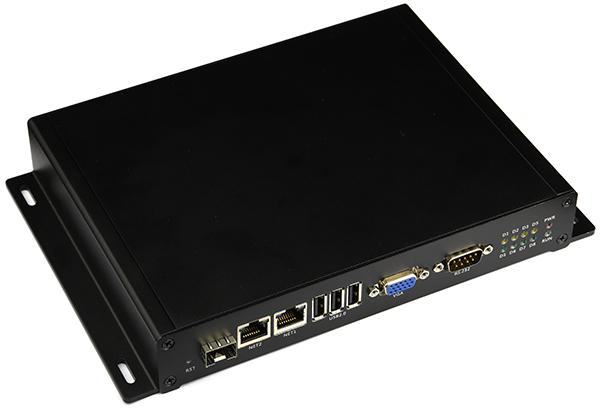

SBC880工控机侧视图1

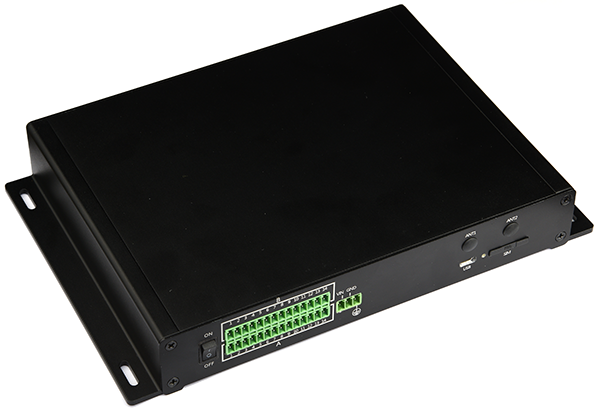

SBC880工控机侧视图2

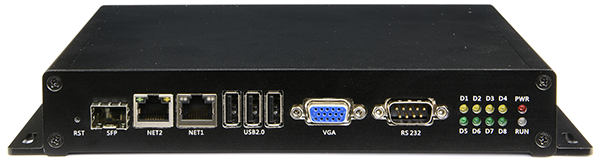

SBC880工控机前面板

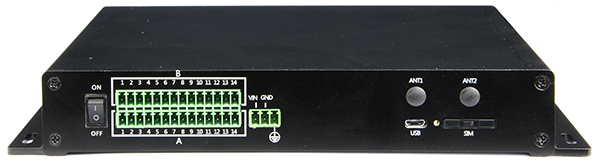

SBC880工控机后面板

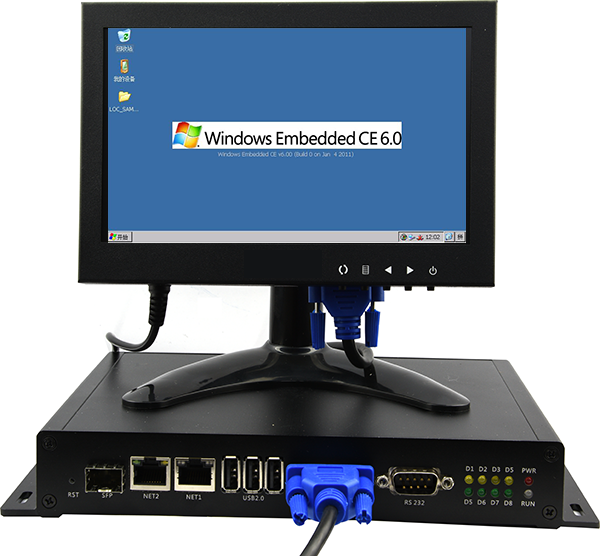

SBC880连接7吋VGA显示器

　　SBC880工控机的主要资源接口如下所示：

　　●　1路1000Mbps网络接口，兼容100Mbps/10Mbps网络，需ESMARC工控主板对1000Mbps网络的支持

　　●　1路100Mbps网络接口，与SFP接口占用系统网络2资源

　　●　1路SFP模块接口，支持1000Mbps光纤网络，与100Mbps网络接口占用系统网络2资源

　　●　3×USB主口

　　●　1×USB-OTG

　　●　1路3线制RS232接口

　　●　mini PCI-e接口插座，支持基于USB的4G / WiFi模块

　　●　标准VGA显示接口

　　●　28位DM5028接口驱动模块专用连接端

　　●　10颗LED指示灯，其中有9颗用户可定义LED指示灯

　　●　DC9~24V电源输入，配有专用电源开关

　　SBC880端口分布示意图：

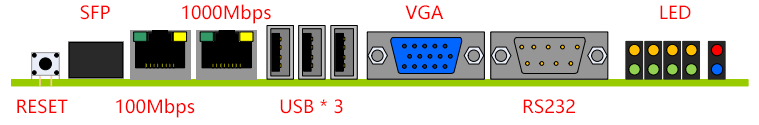

SBC880前端面示意图

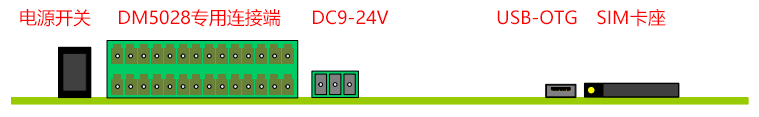

SBC880后端面示意图

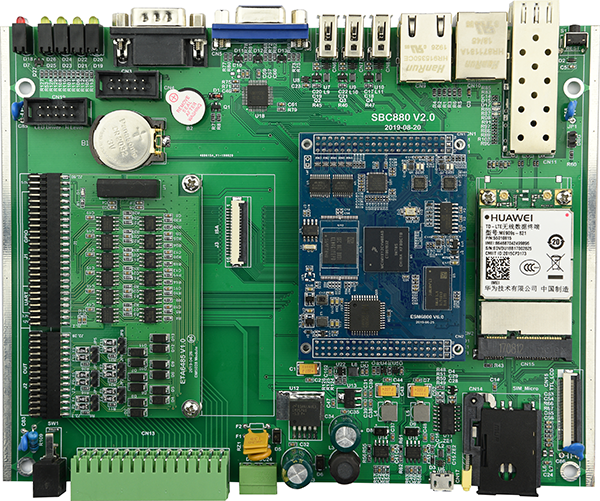

SBC880工控机内部电路展示

　　同时，SBC880单板工控机也可以不使用订制的专用机壳，单独应用于客户的产品开发中。

SBC880单板工控机

　　SBC880单板工控机的显示接口：

　　SBC880单板工控机提供LCD显示接口与LED指示灯。

　　LCD显示接口支持2种连接方式：VGA显示接口、RGB_TTL数字显示接口。在任何应用中，都可以使用VGA显示接口连接显示器。在没有使用SBC880订制的专用机壳时，可以使用RGB_TTL数据显示接口。另外SBC880还预留了一路3线制RS232接口，可以连接串口显示屏。

SBC880单板工控机向用户提供了10颗LED指示灯，分为上、下2排分布。其中9颗为用户可自定义功能的LED指示灯，用于用户软件运行状态相关功能的指示：

　　●　1颗电源指示灯，为红色LED灯；

　　●　1颗可定义系统运行状态指示灯，在SBC880单板工控机上可直接使用GPIO15控制，也可以在DM5028接口驱动模块上引出其它信号进行控制。为蓝色LED灯；

　　●　8颗用户自定义LED指示灯，由DM5028接口驱动模块上引出控制信号。其中上排为4颗黄色LED灯，下排为4颗绿色LED灯。

　　一台完整的SBC880工控机整机，需要由这些基本模块构成：SBC880底板、ESMARC工控主板、DM5028接口驱动模块、通讯模块（3G/4G/WiFI）、光纤模块。根据实际需求，选用合适的模块组装成一套工控机系统。例如：一套工控机的需求是：低成本 + 4G全网通 + 8路低速模拟采集 + SFP光纤接口，则可以选用的配置为：SBC880-RS + ESM6800 + ME909S-821 + ETA105，再配一个SFP光纤模块，即构成一台满足需求的工控机整机。

　　可支持的主板（ESMARC规格：74mm×54mm）

　　已测试过的SFP模块

　　可支持的无线通讯模块（mini PCIe模块）

　　可支持的工控I/O模块（DM5028规格：80mm×50mm）
