英创公司推出的ES9281嵌入式工控主板，是一款使用ARM9内核的低成本、紧凑尺寸、可应用于工业现场的ARM嵌入式工控系统。ES9281有丰富的接口资源，以及强大的通讯处理能力。为了更好地利用ES9281资源并提供实际应用方法，英创公司基于ES9281工控主板，设计了以通讯为主的低成本嵌入式工控系统应用方案。这套方案继承了ES9281尺寸紧凑的特点，底板的外形尺寸为102.7mm×78.2mm。如果客户经过评估，资源配置合适于自己的应用需求，就可以直接将该方案应用到产品中去，或者参考这个应用方案，快速地设计出客户自己的应用系统。这套方案的优势在于体积小，通讯接口丰富，所以在智能交通，门禁等这一类的控制中能有较好的应用。

技术指标

　　●　12V 直流供电，最大功耗约5W

　　●　外形尺寸：102.7mm×78.2mm

　　●　1路10M/100M自适应网络

　　●　2路2.0全速USB-HOST接口

　　●　4路RS232接口

　　●　1路TTL串口

　　●　3路数字信号输入输出，输入输出电平0-3.3V

　　●　1路I2C键盘（4×4）扩展接口

　　●　1路蜂鸣器

　　●　2路继电器空触点输出，最大允许电流为2A/120VAC或2A/24VDC

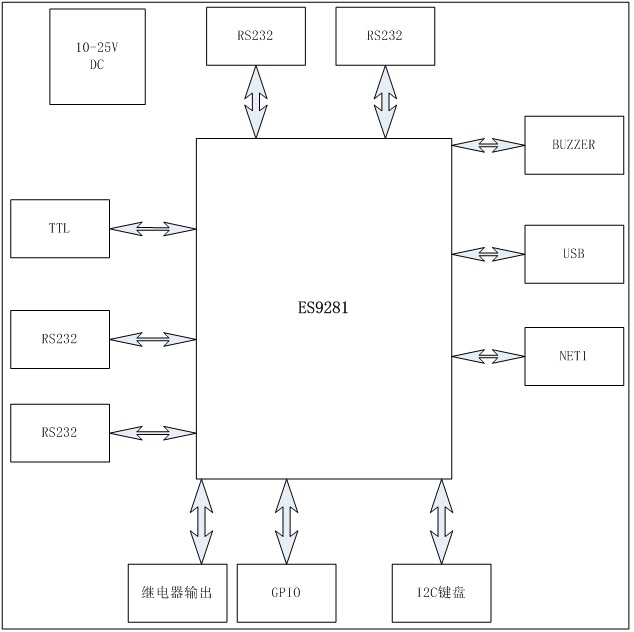

方案功能框图

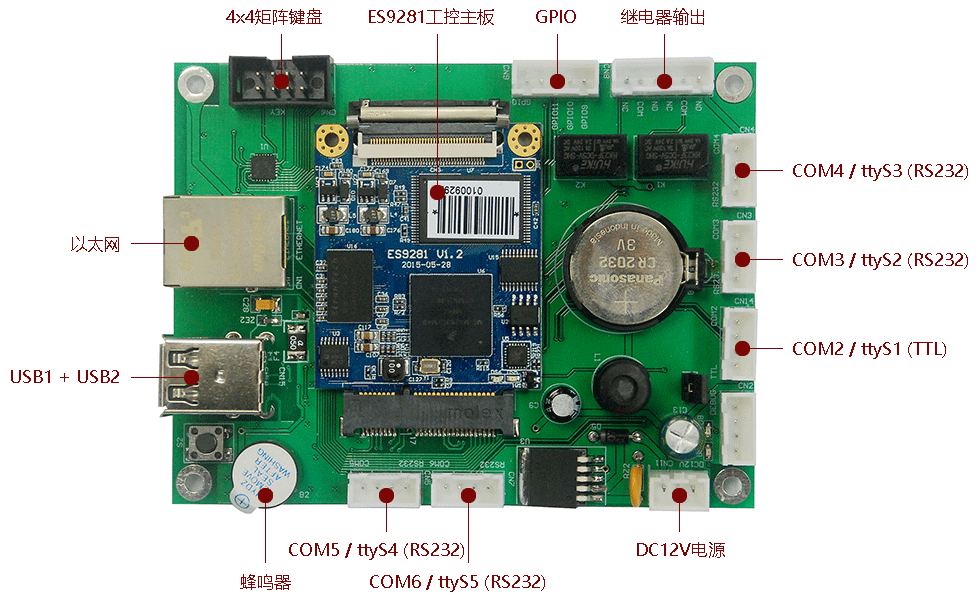

方案硬件示意图

系统描述

　　供电：在该应用方案中，直接使用12V直流供电，经过DC稳压后，给ES9281提供稳定的、高质量5V工作电源。

　　串口：在应用方案中，提供了丰富的串口通讯接口：4路RS232和1路TTL串口，在实际使用中可根据电平选择串口和外部设备通讯。

　　网络接口：提供了一路本地以太网接口，在需要网络的应用中可以通过以太网进行连接和通讯。

　　输入/输出接口：方案中提供了2路继电器空触点输出接口，和3路数字输入输出接口。利用这个接口，可以实现一些简单的控制。

　　键盘：方案中使用I2C接口扩展了一路4×4矩阵键盘接口，在需要使用键盘交互的应用中就可以直接使用这一路资源。

　　实时时钟：提供一路硬件实时时钟RTC，使用纽扣电池供电，在系统掉电的时候也能够保持时间。

　　软件：英创公司把应用方案中需要使用的模块及接口资源的Linux和WinCE驱动全部测试通过，客户只需要根据应用要求，完成应用软件即可。
