支持无线通讯功能的低成本智能终端方案    发布时间:2016-11-11 15:17:40    被阅览数:

  英创公司推出的ES9281嵌入式工控主板,是一款使用ARM9内核的低成本、紧凑尺寸、可应用于工业现场的ARM嵌入式工控系统。ES9281有丰富的接口资源,以及强大的通讯处理能力。为了更好地利用ES9281资源并提供实际应用方法,英创公司基于ES9281工控主板,设计了支持无线通讯功能的低成本智能终端方案。这套方案的特点为引出了多个无线通讯的接口,一路zigbee接口,支持近距离的局域网应用,一路MINIPCIE接口,可以支持常见的2G,3G、4G以及wifi模块通讯的应用。如果客户经过评估,资源配置合适于自己的应用需求,就可以直接将该方案应用到产品中去,或者参考这个应用方案,快速地设计出客户自己的应用系统。这套方案的优势在于体积小,通讯接口丰富,支持无线通讯,所以在智能交通,门禁等这一类的控制中能有较好的应用。


技术指标


  ● 12V/5V直流供电,最大功耗约5W

  ● 外形尺寸:102.7mm×78.2mm

  ● 1路10M/100M自适应网络

  ● 1路2.0全速USB-HOST接口

  ● 3路RS232接口

  ● 1路RS232/TTL(可转换)串口

  ● 3路数字信号输入输出,输入输出电平0-3.3V

  ● 1路I2C键盘(4×4)扩展接口

  ● 1路蜂鸣器

  ● 2路继电器空触点输出,最大允许电流为2A/120VAC或2A/24VDC

  ● 1路zigbee接口

  ● 1路miniPCIe接口,支持2G/3G/4G/WiFi无线模块

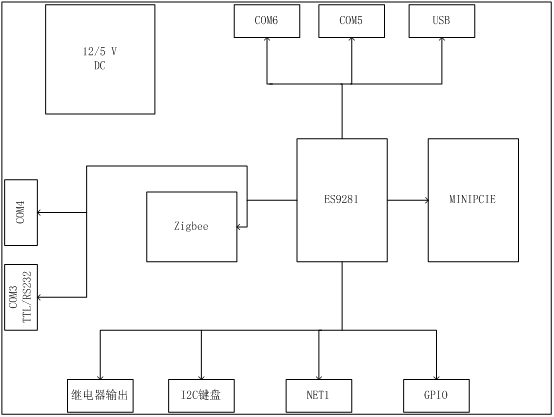

系统描述


  供电:在该应用方案中,直接使用12V直流供电,经过DC稳压后,给ES9281提供稳定的、高质量5V工作电源。

  串口:在应用方案中,提供了丰富的串口通讯接口:4路RS232和1路TTL串口,在实际使用中可根据电平选择串口和外部设备通讯。

  网络接口:提供了一路本地以太网接口,在需要网络的应用中可以通过以太网进行连接和通讯。

  输入/输出接口:方案中提供了2路继电器空触点输出接口,和3路数字输入输出接口。利用这个接口,可以实现一些简单的控制。

  键盘:方案中使用I2C接口扩展了一路4×4矩阵键盘接口,在需要使用键盘交互的应用中就可以直接使用这一路资源。

  实时时钟:提供一路硬件实时时钟RTC,使用纽扣电池供电,在系统掉电的时候也能够保持时间。

  ZigBee:一路ZigBee接口,使用TTL串口进行控制,方便近距离的无线局域网组建。

  miniPCIe:提供一路miniPCIe接口,可以支持常见的2G,3G、4G以及wifi模块通讯功能。

  软件英创公司把应用方案中需要使用的模块及接口资源的Linux和WinCE驱动全部测试通过,客户只需要根据应用要求,完成应用软件即可。
