EC200A 系列是移远通信专为 M2M 和 IoT 领域设计的 LTE Cat 4 无线通信模块，支持最大下行速率 150 Mbps 和最大上行速率 50 Mbps。本文将介绍如何在英创推出的名片尺寸Windows 10 ARM64工控主板ESM8400上使用EC200A 4G模块。

1、硬件连接

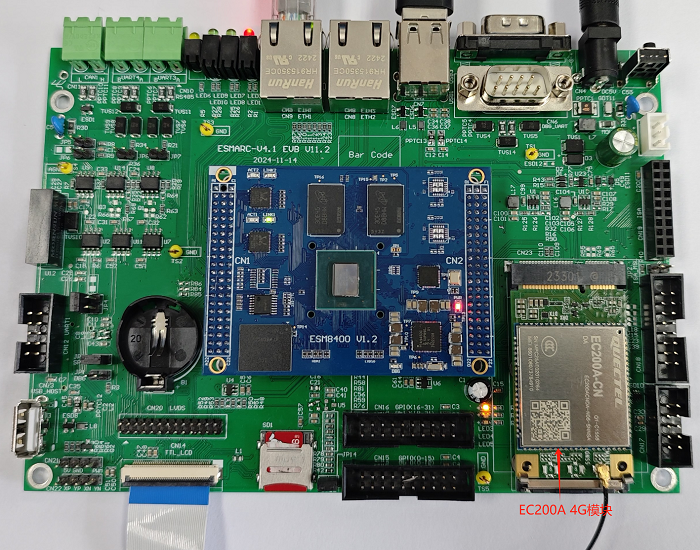

EC200A可直接插入ESM8400评估底板上使用，在接入模块之前，需先正确安装SIM卡。测试使用的EC200A只是物理结构采用Mini PCIe形式，实际的数据通讯使用USB接口。

2、安装驱动

ESM8400主处理器是NXP的i.MX8M Plus ARM64 MPU，所以将EC200A ARM版本的Windows驱动程序拷贝到ESM8400 Windows桌面。

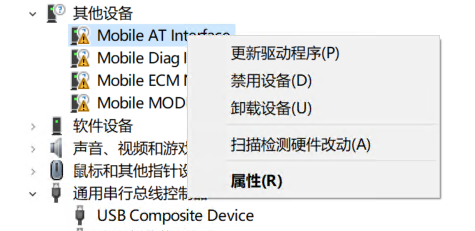

EC200A接入系统后，打开Windows系统的设备管理器，可看到4个没有被识别的“其它设备”， 依次在设备上点击右键，选择更新驱动程序：

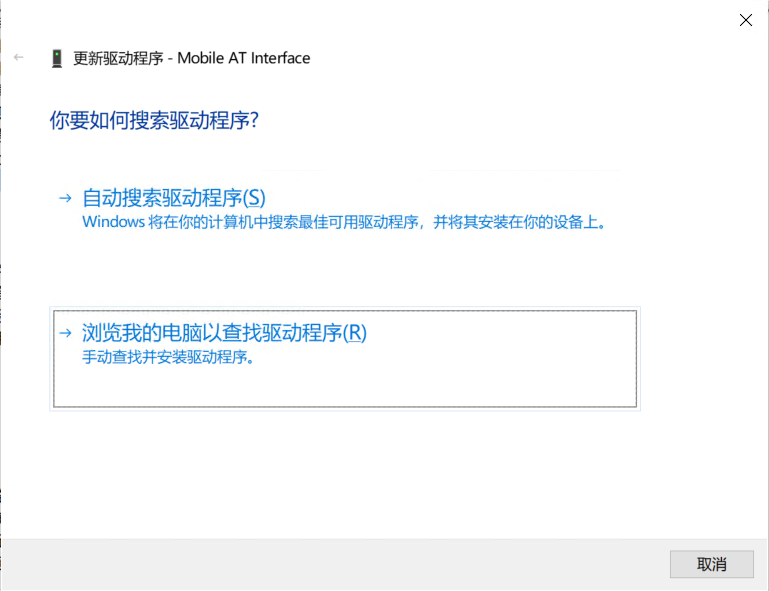

点击“浏览我的电脑以查找驱动程序”，选择Windows桌面上的驱动文件包夹(勾选"包括子文件夹")安装驱动：

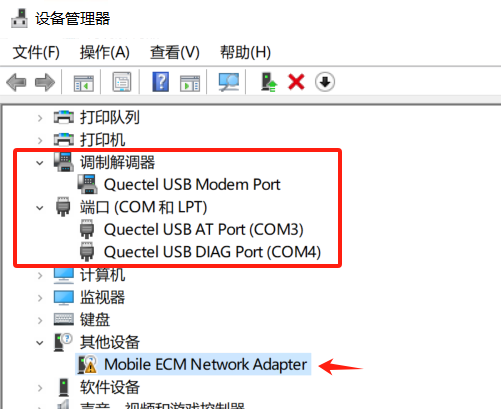

最后3个设备驱动成功安装，还剩一个设备无法正常识别，需要对EC200A模块进行配置。

3、配置EC200A工作模式

EC200A支持ECM、MBIM和RNDIS模式，这里将EC200A配置成MBIM（Mobile Broadband Interface Model，移动宽带接口模型）模式，方便Windows自动对设备进行管理。配置方法如下：

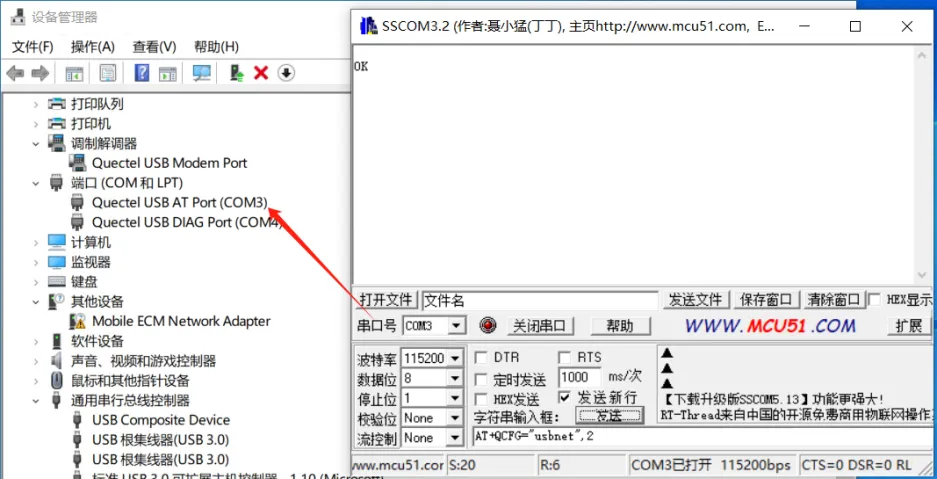

使用串口工具打开在设备管理器中显示的EC200A的AT指定端口，这里对应的串口号为COM3。波特率设置为115200。发送AT指令：AT+QCFG="usbnet",2。注意AT指令以回车换行符结束，不同的串口工具处理方式可能不同，这里使用的串口工具需要勾选“发送新行”。

串口工具收到模块回复“OK”表示AT指令执行成功。

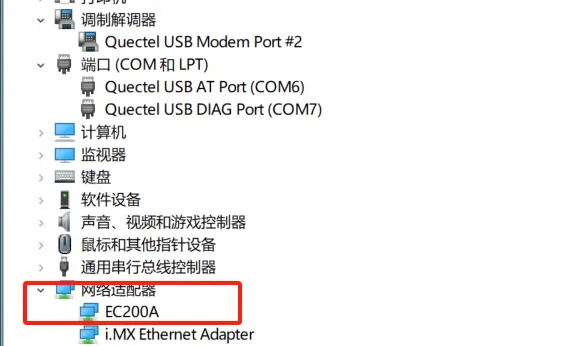

重新启动Windows后，在设备管理器的网络适配器下可以看到EC200A，表明模块驱动已经安装成功。

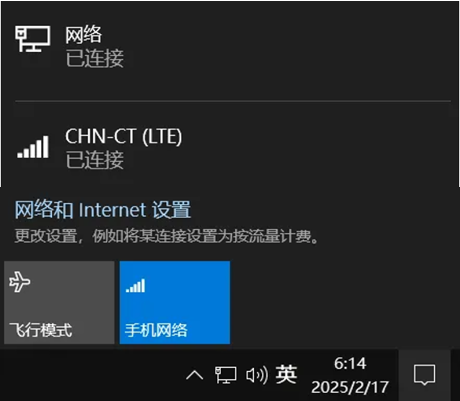

此时在Windows的网络连接中可以看到新增了一个手机网络，并显示了连接状态。

4、网络测试

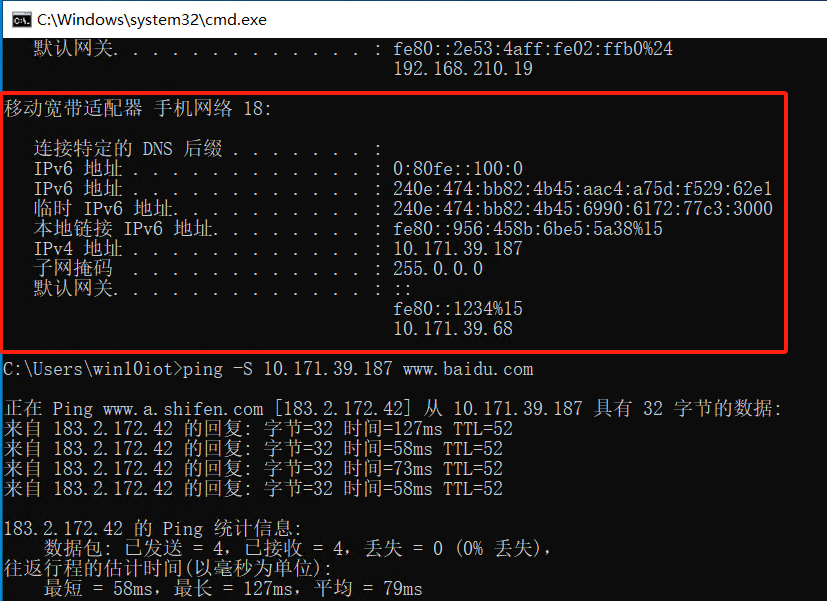

打开Windows命令提示行，执行ipconfig可以看到4G网卡的IP地址，将此IP地址作为源地址，使用ping命令测试网络是否真正连通。

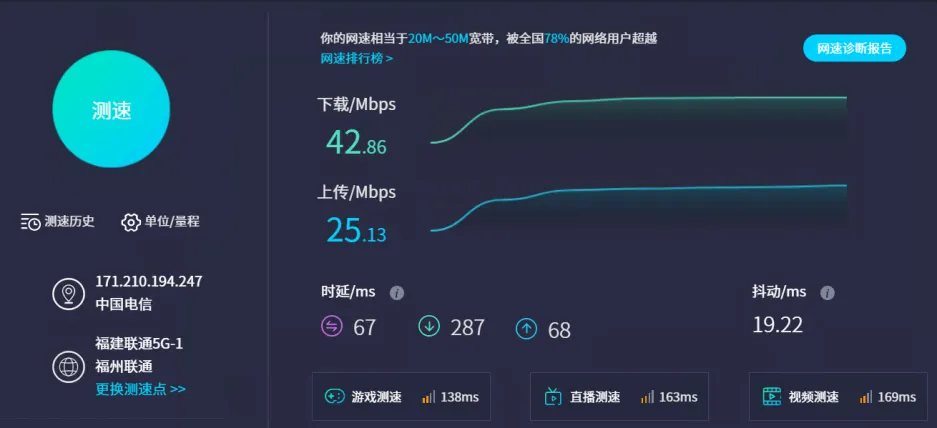

进一步可在Edge浏览器中测试4G网络的速度：

EC200A配置为MBIM模式后，将由Windows系统自动对模块进行管理，无需用户进行传统的拨号等操作。若出现无信号、或无SIM卡等异常情况，Windows系统也会自动做出提示。
