高速大容量数据采集方案是一个可实现是连续采集数据率超过10MB/s的应用方案，方案的硬件由支持PCIE高速接口的Linux工控主板（ESM7100、ESM8100等）和基于FPGA的扩展模块组成，软件则包括符合Linux DMA Engine架构的DMA Controller驱动、DMA Client驱动及应用程序三个部分。方案的总体介绍请参考《基于PCIE接口的高速大容量数据采集—总体方案》一文。本文将重点介绍针对Xilinx的< DMA/Bridge Subsystem for PCI Express v4.1> FPGA IP核的特性，实现Linux DMA Engine架构驱动程序，并为应用程序提供简洁方便的API函数，来控制数据采集过程并适时处理已在系统内存中的实时采集数据流。

　　目前Xilinx公司为其IP核DMA/Bridge Subsystem for PCI Express v4.1，仅提供基于x86体系的驱动，而没有在Linux DMA Engine架构上做工作。而事实上，DMA Engine架构已成为ARM嵌入式Linux平台的DMA应用的事实标准（de facto），因此本方案针对高速大容量数据采集的需求，构建了DMA Engine架构的驱动程序，包括通用DMA Controller驱动和面向应用的DMA Client驱动，应用程序通过标准的字符型设备节点，操作DMA Client驱动，从而实现所需的数据采集。图1是从软件开发角度来看的总体功能框图。

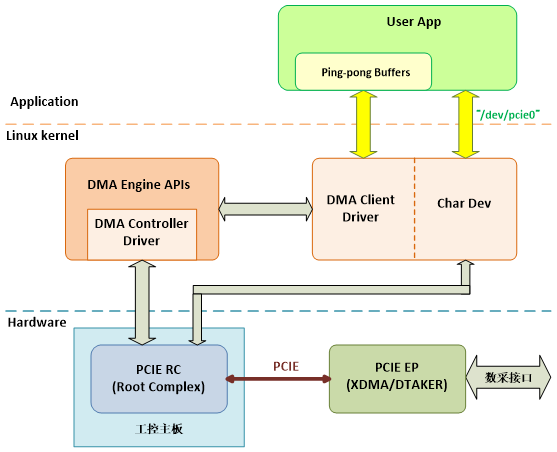

图1　方案总体功能框图

　　Linux DMA Engine架构的基本思路是把不同的DMA控制器封装为统一的API接口，供面向应用的DMA Client调用。在本方案中，DMA Client驱动一方面通过DMA Engine的API函数操作PCIE端点的DMA功能，另一方面还要通过PCIE接口控制前端的数据采集逻辑。DMA Client驱动对上层的用户应用程序，开放了一组标准的字符设备（char dev）API，供User App操作，在本方案中字符设备为“/dev/pcie0”。为了减少数据的搬动，采集数据缓冲区通常以ping-pong buffer的结构配置在Linux的保留存储器（reserved memory）中，且用户应用程序可通过mmap获得ping-pong buffer指针，直接处理DMA传上来的数据。Ping-pong buffer让应用程序和DMA交替操作数据buffer，如应用程序处理buffer 0#的数据时，DMA把新数据传送到buffer 1#，然后按固定时间周期ping-pong切换buffer，从而实现连续的实时数据采集和处理。字符设备“/dev/pcie0”仅传递采集硬件的控制与状态信息。

DMA Engine API

　　DMA Engine架构为不同的DMA模式提供不同的API函数，其中最主要的是单次DMA和周期DMA两种，其API函数分别为：

struct dma_async_tx_descriptor *dmaengine_prep_slave_sg(
           struct dma_chan *chan, struct scatterlist *sgl,
           unsigned int sg_len, enum dma_data_direction direction,
           unsigned long flags);

struct dma_async_tx_descriptor *dmaengine_prep_dma_cyclic(
           struct dma_chan *chan, dma_addr_t buf_addr, size_t buf_len,
           size_t period_len, enum dma_data_direction direction);

　　DMA Controller驱动要求DMA支持Scatter-gather结构的非连续数据Buffer，但在本方案的应用中，对单次DMA情形，采用单个Buffer是最常见的应用方式，这时可采用DMAEngine的简化函数：

struct dma_async_tx_descriptor *dmaengine_prep_slave_singl(
           struct dma_chan *chan, dma_addr_t buf, size_t len,
           enum dma_data_direction direction, unsigned long flags);

　　Cyclic DMA模式，是把多个DMA Buffer通过其描述符（dma descriptor）表连接成环状，当一个buffer的DMA传送结束后，驱动程序的中断线程将自动启动面向下一个描述符的DMA Buffer。由DMA descriptor表描述的逻辑流程如图2所示：

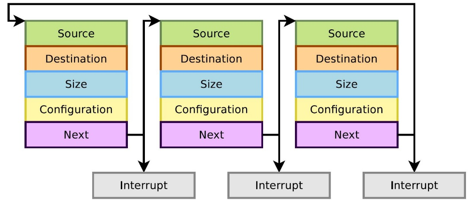

图2　Cyclic DMA逻辑流程

　　本方案的DMA Controller驱动实现了上述两种DMA传输方式，即单次DMA传输和周期DMA传输。DMA Controller驱动本质上讲，是一种通用的DMA服务器，如何使用DMA的传输功能，实现具体的数据传输任务，则是由DMA Client来决定的。Linux把DMA服务与具体应用分成两个部分，有利于DMA Controller驱动面向不同的应用场景。

DMA Client驱动

　　DMA Client驱动是一个面向应用的驱动，如图1所示，它需要与User Space的上层应用程序配合运行，来完成所需的数据采集与处理。

　　单次DMA的操作如下所示。

/* prepare a single buffer dma */
desc = dmaengine_prep_slave_single(dchan, edev->dma_phys,
              edev->total_len, DMA_DEV_TO_MEM,
              DMA_PREP_INTERRUPT | DMA_CTRL_ACK);
if (!desc) {
    dev_err(edev->dev, "dmaengine_prep_slave_single(..) failed\n");
    ret = -ENODEV;
    goto error_out;
}

/* setup dtaker hardware */
eta750_dtaker_setup(edev);

/* put callback, and submit dma */
desc->callback = dma_callback;
desc->callback_param = edev;
edev->cookie = dmaengine_submit(desc);
ret = dma_submit_error(edev->cookie);
if (ret) {
dev_err(edev->dev, "DMA submit failed %d\n", ret);
goto error_submit;
}

/* init complete, and fire */
reinit_completion(&edev->xdma_chan_complete);
dma_async_issue_pending(dchan);

/* simulate input data */
eta750_dtaker_run(edev);

/* wait dma complete */
count = wait_for_completion_timeout(&edev->xdma_chan_complete, msecs_to_jiffies(DMA_TIMEOUT));
if (count == 0) {
dev_err(edev->dev, "wait_for_completion_timeout timeout\n");
ret = -ETIMEDOUT;
eta750_dtaker_end(edev);
goto error_submit;
}

/* error processing */
eta750_dtaker_error_pro(edev);

/* stop front-end daq unit */
count = eta750_dtaker_end(edev);

/* dump data */
eta750_dtaker_dump_data(edev);
return edev->total_len;

error_submit:
dmaengine_terminate_all(dchan);

error_out:
return ret;

　　只有周期DMA方式才能实现连续数据采集，在DMA Client中采用双DMA Buffer的乒乓结构来实现连续采集，应用程序处理0# Buffer数据时，DMA传输数据至1# Buffer，传输结束时，进行切换，应用程序处理1# Buffer数据，DMA传输新数据至0# Buffer。周期DMA需要指定每个buffer的长度period_len，同时需指定由2个buffer构成的ping-pong buffer的总长度total_len。其DMA流程如下所示。

/* prepare cyclic buffer dma */
desc = dmaengine_prep_dma_cyclic(dchan, edev->dma_phys, edev->total_len,
edev->period_len, DMA_DEV_TO_MEM, DMA_PREP_INTERRUPT);
if (!desc) {
dev_err(edev->dev, "%s: prep dma cyclic failed!\n", __func__);
ret = -EINVAL;
goto error_out;
}

/* in cyclic mode */
edev->cyclic = true;

/* setup dtaker hardware */
eta750_dtaker_setup(edev);

/* put callback, and submit dma */
desc->callback = dma_callback;
desc->callback_param = edev;
edev->cookie = dmaengine_submit(desc);
ret = dma_submit_error(edev->cookie);
if (ret) {
dev_err(edev->dev, "cyclic dma submit failed %d\n", ret);
goto error_submit;
}

/* init complete, and fire */
reinit_completion(&edev->xdma_chan_complete);
dma_async_issue_pending(dchan);
edev->running = true;

/* simulate input data */
eta750_dtaker_run(edev);
edev->data_seed += ((edev->period_len / sizeof(u16)) * edev->data_incr);

while(!kthread_should_stop()) {
/* wait dma complete */
count = wait_for_completion_timeout(&edev->xdma_chan_complete, msecs_to_jiffies(DMA_TIMEOUT));
if (count == 0) {
dev_err(edev->dev, "wait_for_completion timeout, transfer %d\n",
edev->transfer_count);
ret = -ETIMEDOUT;
break;
}

/* data processing */
eta750_dtaker_error_pro(edev);
edev->transfer_count++;
reinit_completion(&edev->xdma_chan_complete);

/* fill more data */
eta750_dtaker_run(edev);
edev->data_seed += ((edev->period_len / sizeof(u16)) * edev->data_incr);
}

/* stop front-end daq unit */
count = eta750_dtaker_end(edev);
edev->running = false;

error_submit:
dmaengine_terminate_all(dchan);
edev->cyclic = false;
dev_info(edev->dev, "%s: dma stopped, cyclic %d, running %d\n", __func__,
edev->cyclic, edev->running);

error_out:
return ret;

　　从上面代码可见，传送过程是一个无限循环，DMA Controller驱动会自动进行ping-pong buffer的切换。并通过回调函数通知上层应用程序，新数据已准备就绪。应用程序可通过命令来终止采集传输过程。

DTaker前端采集逻辑

　　前端数据采集单元DTaker，包括在FPGA芯片XC7A50T-2CSG325中，主要是实现对AD芯片AD7606C的操作，并把数据写入FPGA中的FIFO缓冲区中。从图3可看到作为User Logic的DTaker与FIFO的相互关系。

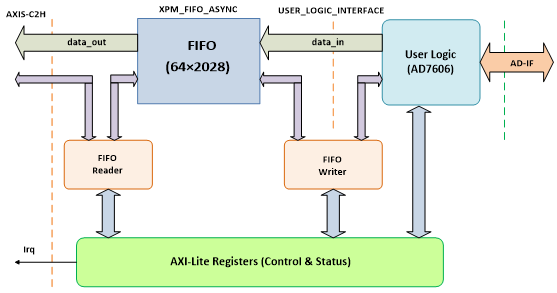

图3　DTaker功能框图

　　从programming角度看，DTaker就是一组寄存器。代码通过操作实现：（1）启动AD转换；（2）读取AD数据，并按照一定格式把packed的数据写入FIFO。具体说，DTaker是由8个32-bit寄存器及相关数字逻辑构成的可编程控制单元，寄存器的定义如下。

　　各个寄存器功能定义如下：

　　DTaker控制寄存器 CONTROL各bit定义如下：

　　D[3 : 0] = LEDOUT[3 : 0]

　　D4 = EVENT_IRQEN，置1使能DTAKER触发中断，事件=某种触发条件

　　D5 = OVERFLOW_IRQEN，置1使能FIFO写溢出中断

　　D6 = TIMEOUT_IRQEN，置1使能C2H接口超时中断，暂不用

　　D7 = DMAEN，置1使能AXIS transfer

　　D8 = DAQEN，= 0：选择CPU仿真数据；= 1: 选择前端AD数据

　　D9 = FIFO_RESET，置1清FIFO，软件清零控制位

　　D[31 : 10] = 暂时未用

　　状态寄存器STATUS，各bit状态标志RO/W1C

　　D[1 : 0] = KEY_IN[1:0]

　　D2 = EVENT_FLAG，事件标志，W1C

　　D3 = OVERFLOW_ERR，FIFO写溢出错误标志，W1C

　　D4 = EVENT_IRQ，事件中断标志，W1C

　　D5 = OVERFLOW_IRQ，FIFO写溢出错误中断标志，W1C

　　D6 = TIMEOUT_IRQ，C2H接口超时中断标志，W1C

　　D7 = DEBUG_BIT，调试用，根据情况临时定义具体内容

　　D[17 : 8] = 10’b0000000000，暂时未用

　　D18 = FIFO_FULL，=1: FIFO 已满

　　D19 = FIFO_EMPTY，=1: FIFO 已空

　　D[22 : 20] = EVENT_CODE[2 : 0]，事件编码信息

　　D23 = 1’b0，暂时未用

　　D[31 : 24] = Version Info, RO

　　DMA传送长度寄存器PKG_SIZE，字节为单位，需16字节整倍数。每完成一次transfer，PKG_SIZE -= 8字节，直至PKG_SIZE = 0；PKG_SIZE = 8时，表示后续是最后一次transfer，TLAST = 1。

　　数据采集配置寄存器DAQ_CFG，用于定义采集的通道、采样率等参数。

　　DAQ_CFG.D0 = RUN，置1启动前端硬件数据采集。

　　触发事件配置寄存器EVENT_CFG，用于定义采集单元的触发事件条件，如触发通道、电平、触发沿，触发采集长度等参数。

　　仿真数据寄存器CPU_DAT2。

　　仿真数据寄存器CPU_DAT3，与CPU_DAT2构成一次64-bit的raw_data。由fifo_writer状态机写入XPM_FIFO_ASYNC。

应用程序

　　从应用程序的角度看，程序的基本架构与《精简ISA总线实现高速大容量数据采集》一文的描述是一样的，其要点包括：

　　1、使用预先划定的Linux保留存储区域作为采集数据buffer，应用程序通过mmap获得buffer指针。

　　2、打开设备文件（节点名称：“/dev/pcie0”），通过write函数设置启动数据采集过程，在接收线程通过poll函数等待驱动通知数据就绪信息。

　　3、Write函数写入pcie_dma_info数据结构，定义如下：

struct pcie_dma_info {
    dma_addr_t phys;        /* dma buffer start addr, */
                             /* = 0: internal buffer for testing */
    unsigned long size;     /* total buffer size in byte */
    int period;             /* = 1: single dma, > 1: cyclic dma */
    int count;              /* only for cyclic dma, = 0: free run, */
                            /* > 0: number of period buffer after */
                             /* event happened */
    u32  daq_config;        /* data acquisition config register in */
                             /* dtaker IP */
    u32  event_config;      /* event config register in dtaker IP */
};

　　4、由数据就绪信息触发对采集数据buffer的相应处理。

　　对本方案有实际应用需求的客户，可与英创公司技术支持联系，以了解进一步的技术细节，进行实际的评估应用。
