1、概述

　　英创公司推出的ESM8000主板搭载了NXP i.MX8M Mini Quad 64位异构处理器，包含了一颗主频1.6GHz的四核ARM Cortex-A53和一颗主频400MHz 的ARM Cortex-M4，同时还搭配了GPU（图形处理单元）和VPU（视频处理单元），对于嵌入式应用来说性能已经非常强劲了。ESM8000主板上预装的系统为Linux-5.4.47，为了支持图形用户界面，使用了Wayland作为主板的窗口系统，并移植了基于Wayland的Qt，让用户可以通过Qt来开发图形界面。

　　Wayland可以看作是X11窗口系统的优化升级版本，按照目前的趋势会逐渐替代X11成为Linux系统最主流的窗口系统。他们之间最明显的区别是Wayland使用Wayland Compositor替代了X11中的X Server和Compositor，将这两部分合二为一，从而省去了很多不必要的繁琐步骤，提高了整个窗口系统的效率，可以参考下面的示意图：

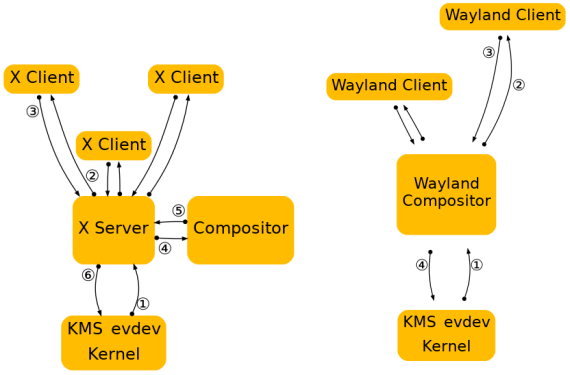

X11结构示意图　　　　　Wayland结构示意图

　　Wayland还是采用的服务器-客户端模式，同时提供了一套完整的协议定义图形用户界面和输入设备管理。其中Wayland Compositor既要负责绘制窗口，同时也作为Server端，我们在ESM8000主板中已经移植了Wayland官方推荐的Weston（轻量级Wayland Compositor）。Weston会同时启动一些Client，它们会负责系统全局的界面，比如窗口管理，绘制界面等操作。通过Client能够方便的绘制、移动、管理图形窗口，获取鼠标键盘等输入事件。在实际开发的过程中，可以选择通过Client自己绘制，或是在Client上通过更高层的如Qt，GTK+这些widget库等进行绘制。当绘制完后Client会通知Weston执行渲染操作，而ESM8000内部有一个GPU图形处理模块（支持OpenGL ES 2.0），Weston会自动调用内部的GPU对图形渲染进行加速，这样能够有效的降低CPU负载。对于Wayland这里就不做过多的介绍了，感兴趣的客户可以参考：https://wayland.freedesktop.org/查看详细的资料。

　　ESM8000主板上移植了Qt 5.15.0，根据上面的描述可以了解到，Qt能够作为Wayland的Client端进行绘制。所以我们推荐用户在开发中直接使用Qt进行应用程序的开发，这样开发应用程序更加快捷而且能够容易的获得统一的显示效果。同时得益于Weston对ESM8000主板GPU的支持，在主板上运行的Qt程序也能够通过GPU对图形渲染进行加速。在ESM8000主板上支持标准的Qt C++编程以及QML脚本编程，用户可以按照习惯选择熟悉的方式来进行开发。下面我们就以一个使用C++编程的简单界面来演示ESM8000主板上Qt程序的显示效果。

2、Qt应用程序开发简介

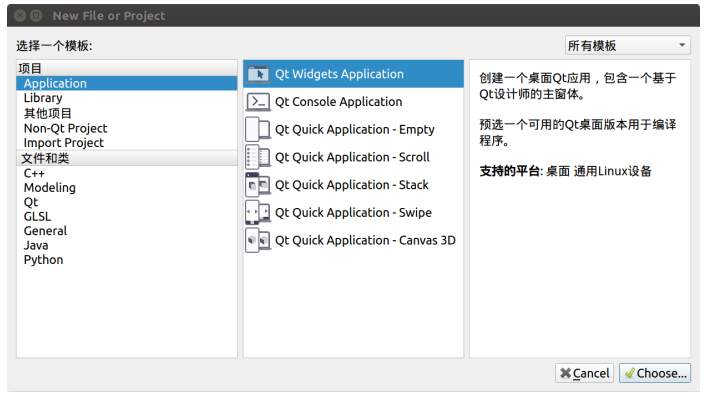

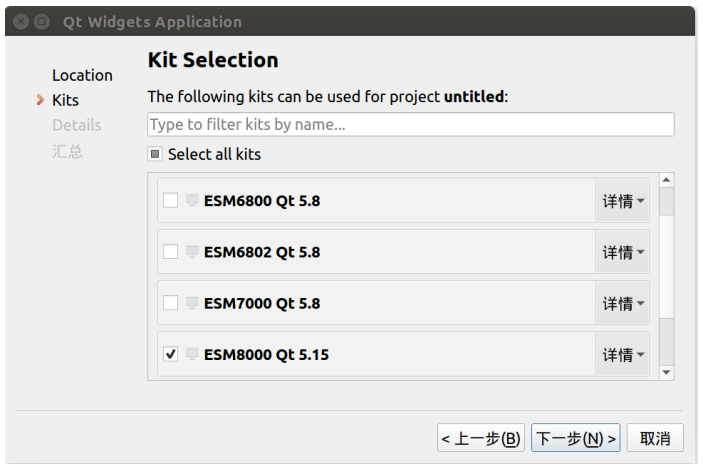

　　首先我们通过QtCreator创建一个Qt Widgets Application，根据实际情况选择路径以及构建套件（Kit），这里选择ESM8000的版本，如下图所示：

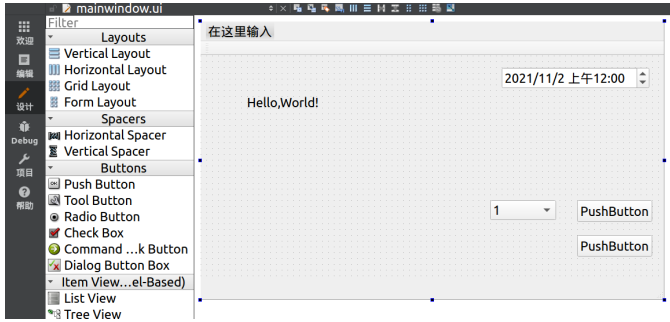

　　工程生成以后，会自动生成Widget类以及必要的C++代码，我们可以在ui文件中，选择拖入一些控件来查看效果，示例中主要加入了按钮（pushButton）、下拉菜单（comoBox）以及显示文字的标签（label）：

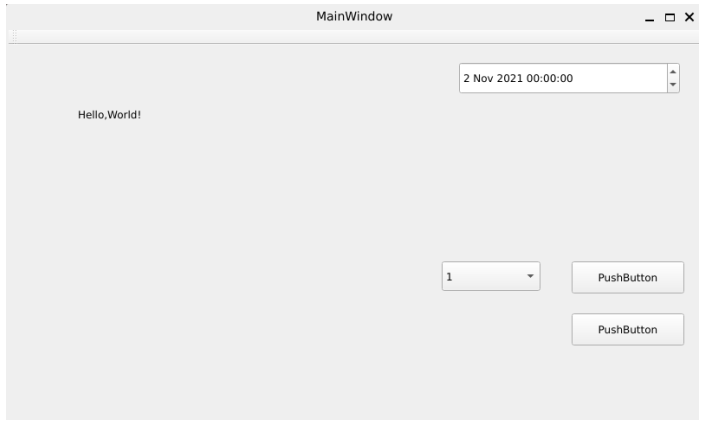

　　在主板上运行效果如下：

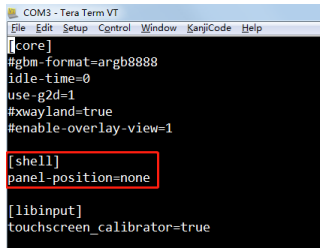

　　界面中最上面的工具栏是Weston自带的weston-desktop-shell显示的，用于负责界面全局窗口的管理（本质上还是一个Wayland Client）。如果不需要显示这个工具栏，在/etc/xdg/weston/weston.ini文件中增加对shell的配置，就可以去掉这个工具栏，如下图：

　　保存该文件后重启Weston就可以了：

　　#> systemctl restart weston@root

　　重新设置后，显示效果如下：

　　如果需要窗口全屏，并且不想留下Widget的窗口控制栏，可以对Widget进行全屏设置，代码如下：

MainWindow w;
w.showFullScreen();
w.show();

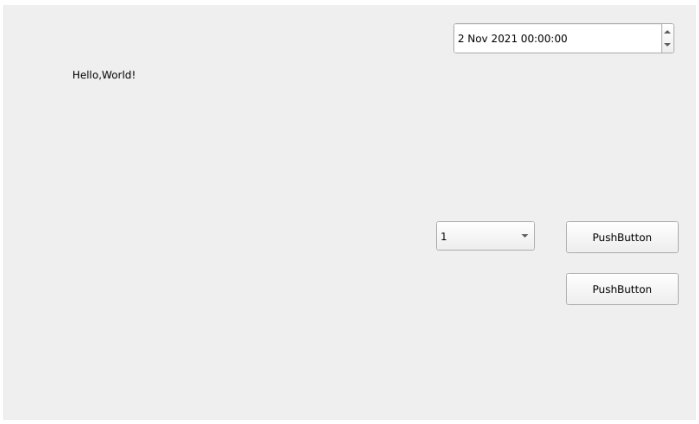

　　显示效果如下：

　　关于Qt的编程，在Qt的官网上也有详细的说明和文档，感兴趣的客户可以参考https://doc.qt.io/qt-5/qtexamplesandtutorials.html。

3、总结

　　从本文的介绍中，可以看到通过传统的Qt C++的方式进行编程，对于嵌入式应用来说已经可以满足大部分常规的界面设计需求，Qt常用的控件都能够直接支持（如示例中按钮、下拉菜单等）。

　　但是目前应用中比较多使用到的视频监控等内容，由于要涉及到解码等操作因此需要使用VPU（视频处理单元），而Qt中提供的C++类qtmultimedia因为无法调用VPU，会自动采用软件解码，这样会导致效率很低并且占用大量CPU资源。所以这时需要使用到QML或者在C++代码中调用gstreamer来进行处理，这部分操作我们会在后续的文章中详细说明。
