ESM8000工控主板搭载了NXP i.MX8M Mini Quad 64位异构处理器，包含了一颗主频1.6GHz的四核ARM Cortex-A53和一颗主频400MHz 的ARM Cortex-M4。Linux系统在Cortex-A53核心上运行，对于一些实时性要求极高的应用，Linux系统可能无法满足对中断事件的及时响应，而且频繁的中断响应也会大大的降低操作系统性能。对这类应用场合就可充分利用i.MX8MM异构多核结构，由高性能的Cortex-A53（Linux系统）完成人机交互、数据处理、通讯管理等复杂运算，而对于实时的数据采集、高速的中断事件响应等实时任务交由Cotex-M4完成。

　　旋转编码器是工业领域最常见的传感器之一，通过对编码器输出的A/B脉冲信号个数及相位的识别，就可以得到精确的转速或位置信息。以欧姆龙的E6B2系列旋转编码器为例，当编码器分辨率200个脉冲/转，每分钟旋转3000转时，编码器输出脉冲频率为10KHz，如果将编码器分辨率提高到2000个脉冲/转，则编码器输出脉冲频率为100KHz。对于高分辨率旋转编码器的支持，通常需要SOC内部具有专门针对编码器硬件的硬件脉冲计数器，或通过独立的单片机来实现。

　　对于ESM8000工控主板，主CPU i.MX8MM内部没有专门的硬件脉冲计数器，但我们可充分利用ESM8000的异构CPU结构，由i.MX8MM内的Cortex-M4 来对编码器脉冲信号进行解析和计算，而Linux系统只需要直接从M4处获取计算结果即可。这样就将高速中断的响应和处理全部交给了M4，Linux系统几乎没有任何负载。我们在M4上运行了FreeRTOS操作系统，具有很高的实时性，根据实际测试可以满足同时两路100KHz频率的脉冲输入。在Linux侧设计了相应的驱动程序和提供相应的驱动程序API，为客户外接高分辨率旋转编码器提供了一种快速低成本的解决方案。

接口硬件说明

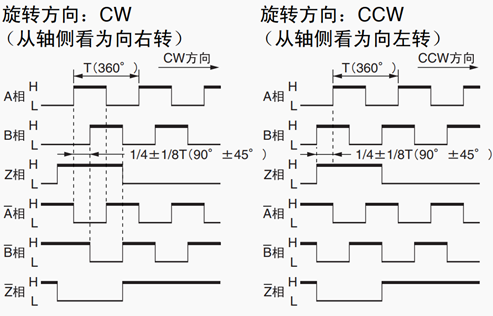

　　下面是欧姆龙旋转编码器E6B2-CWZ1X输出的脉冲信号，对于速度或位置监测，只需要接入A相和B相信号，如果选择接入A /B相，只需要在软件设置中将初始电平极性设置为1(高电平)即可。

　　上图的左边是A、B相在编码器顺时针方向旋转时的波形，其特点是A相脉冲超前B相脉冲90°相位。而图的右边是编码器逆时针旋转时的波形，此时B相超前A相90°相位。

　　ESM8000的GPIO仅支持3.3V TTL电平信号输入，旋转编码器的脉冲信号通常需要经过隔离及电平转换电路后，才能接入ESM8000的相应管脚。ESM8000支持两路旋转编码器对应的管脚如下：

编码器	编码器信号	ESM8000管脚	简要说明
旋转编码器1		GPIO18	支持最高100KHz脉冲输入3.3V TTL电平信号
		GPIO19
旋转编码器2		GPIO20
		GPIO21

接口软件说明

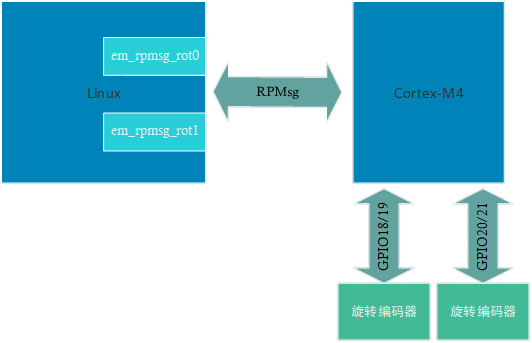

　　在ESM8000的Linux系统中，可以通过RPMsg和Crotex-M4进行通讯来获取相关的信息，关于RPMsg的介绍可以参考《ESM7000异构CPU实时应用之二基于rpmsg的通讯机制》。为了方便使用，英创公司以字符设备的方式提供了相应的驱动文件，加载后会在/dev目录下生成em_rpmsg_rot0和em_rpmsg_rot1两个设备节点，分别对应两路旋转编码器的硬件接口。在驱动中会通过RPMsg和Crotex-M4进行通信以及数据的处理，但对于用户来说是不需要关心的，直接使用标准的字符设备操作函数即可。驱动会将用户程序对设备的操作通过RPMsg发送给Crotex-M4，然后由Crotex-M4实际对硬件执行对应的操作，如下图所示：

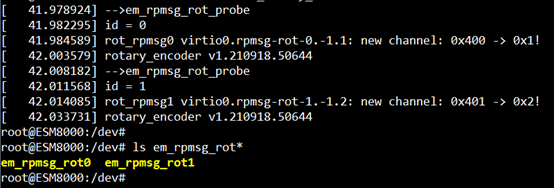

　　驱动文件在系统启动完成后会自动加载，如下图：

　　可以看到在/dev目录下会生成相应的设备节点，按照字符设备的操作操作流程，首先需要调用open函数打开设备节点，成功后会就返回句柄：

int fd;
fd = open("/dev/em_rpmsg_rot1", O_RDWR);
if(fd < 0) {
    printf("open device failed!\n");
    return fd;
}

　　通过返回的句柄，就可以调用write和read函数来操作设备了，我们使用write函数用于设置旋转编码器的采集，我们一共定义了五种操作，分别是设置正极性，设置负极性，开始，停止以及复位。具体定义以及通过write函数设置的代码如下：

#define ROT_POL_NEGATIVE     0        //负极性，初始电平为低
#define ROT_POL_POSITIVE     1        //正极性，初始电平为高
#define ROT_START            2        //启动旋转编码器采集
#define ROT_RESET            3        //复位计数
#define ROT_STOP             4        //停止旋转编码器采集

int cmd;

//设置负极性
cmd = ROT_POL_NEGATIVE;
ret = write(fd, &cmd, sizeof(cmd));
if(ret < 0) {
   printf("write cmd failed!\n");
}

//启动
cmd = ROT_START;
ret = write(fd, &cmd, sizeof(cmd));
if(ret < 0) {
    printf("write cmd failed!\n");
}

　　当启动了旋转编码器之后，程序中可以通过read函数来读取当前的计数值，计数值为一个整型数据，正负代表方向。根据计数值，根据实际应用的不同就可以计算出位置，角度等数据。

int val;

//读取计数值，计数值为一个整型数据，正负代表方向
ret = read(fd, &val, sizeof(int));
if(ret < 0) {
    printf("read cmd failed!\n");
}
printf("val = %d\n", val);

　　本文中仅通过旋转编码器来获取位置信息，同样的方法也可用来实现对转速的监控，感兴趣的客户，可以和英创的工程师联系，索取完整的测试代码。
