在英创工控主板上对POE受电方案的测评作者:朱贤武    发布时间:2020-10-30 16:01:29    被阅览数:

  POE(Power Over Ethernet)是指通过以太网通讯线缆,实现设备供电的一种技术,同时该以太网通讯线缆上也需要保证正常以太网通讯。要实现完整的POE系统,需要PSE(供电端设备)与PD(受电端设备)同时存在且正常的条件即可。POE主要应用于局域网内。关于POE更加详细的信息,请参考相关标准资料。


  为了使客户在使用POE时有个参考,英创公司基于PM3812R和POE30W-12V受电模块,PSE设备采用SG108P 交换机,在英创的工控主板ESM6802、ESM6800的环境下进行了测试,系统运行稳定可靠。


  测试电路结构如下图所示:



基于POE的应用电路结构

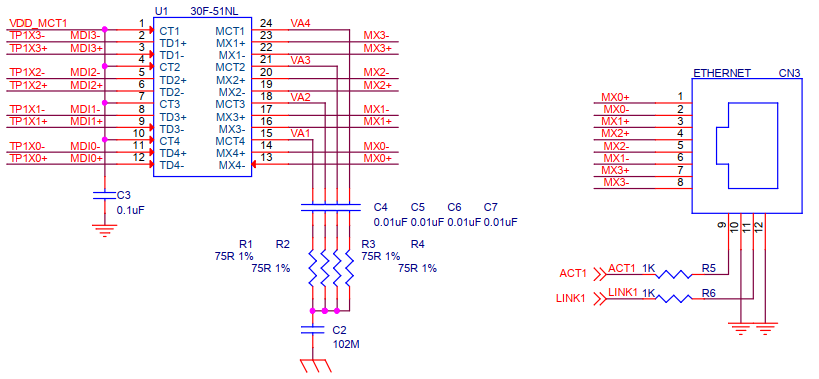

以太网通讯接口部份电路

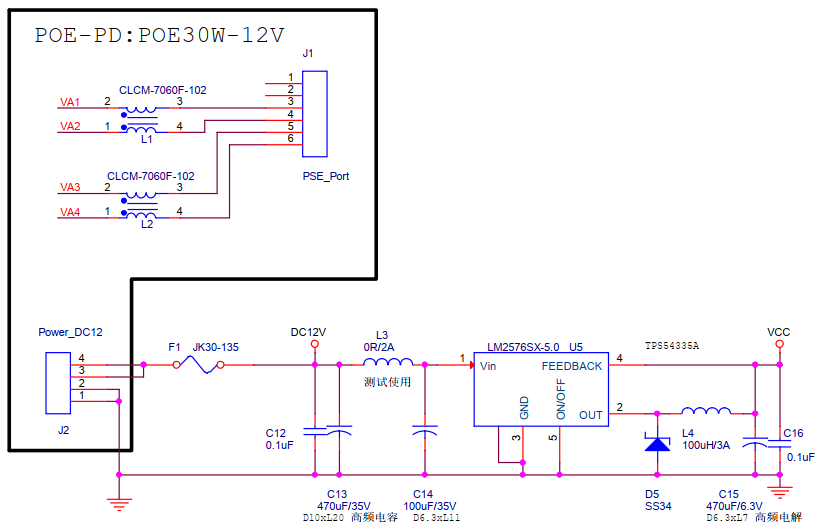

PD模块连接与DC-DC降压部份电路(J1、J2为PD模块接口)


  测试得到的参数:


主板型号LCD功耗(DC12V)POE30W-12V纹波(DC5V)PM3812R纹波(DC5V)
ESM6800110mA70mV60mV
ESM680210.1"  LVDS屏520mA70mV70mV

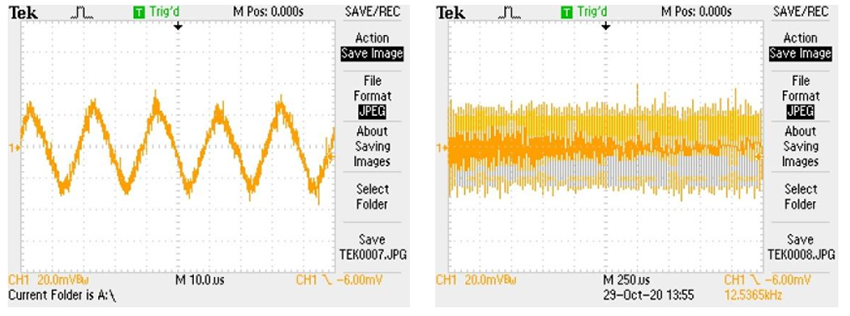

采用PM3812R 模块 DC5V纹波信号



采用POE30W-12V模块 DC5V纹波信号


  经测试,PD模块输出DC12V电源,再经过DC-DC降压电路LM2576后,电源质量也比较好,纹波最大幅度也在80mV以内;系统复位可靠、启动正常、运行稳定。重复插拔以太网线缆反复上电,系统启动与运行也正常,可以参考使用。


  PD模块及测试使用的硬件环境:

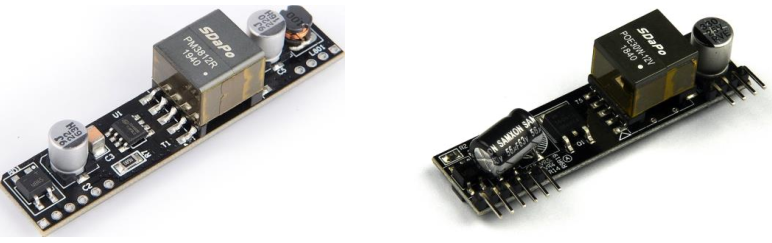

PM3812R 模块                              POE30W-12V模块

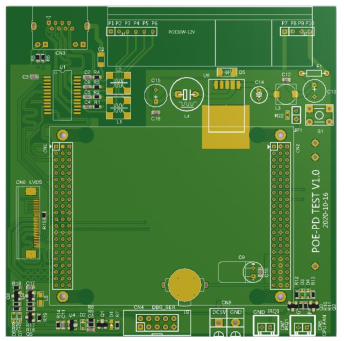

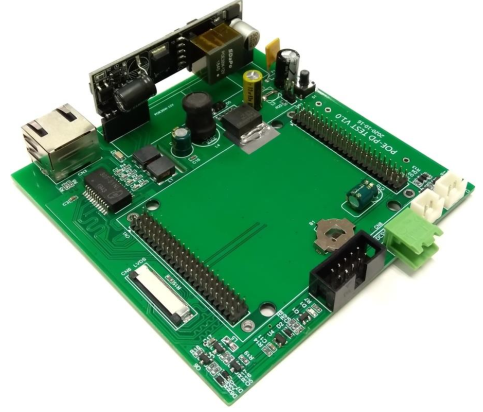

POE测试底板

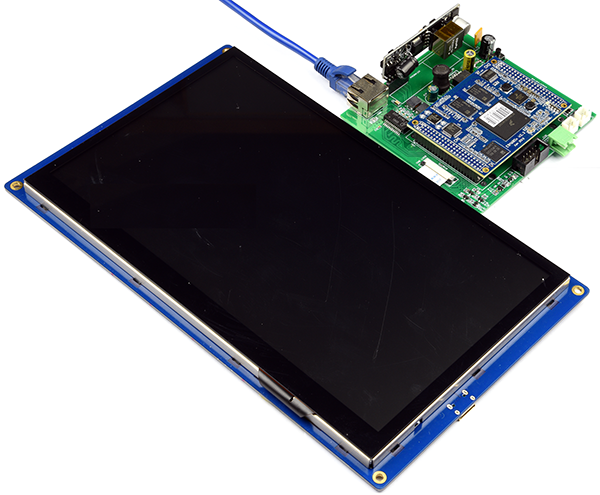

POE30W-12模块+ESM6802+10.1"显示屏测试环境


  如果客户需要该测试环境相关的图纸与资料,可直接与英创公司联系索取。
