ESM6802主板1920x1080高清显示的两种接口

 2019-7-19     作者:Emtronix     [nemail]
[lablebox]

  ESM6802是基于Cortex-A9双核CPUiMX6DL的工控主板,包含了高性能的丰富的显示处理单元,可支持TTL、LVDS、HDMI以及双通道LVDS多种显示接口。


  对于高分辨率的显示,大多是采用HDMI或者双通道LVDS接口方式,以提高其抗干扰的能力,其中关于ESM6802双通道LVDS信号接口定义,请参考公司网站上《ESM6802支持双通道LVDS高清大屏显示》一文中有详细的介绍。本文将以普通的电脑显示器和友达的1920x1080双LVDS屏为例,来介绍如何选择ESM6802的配置支持高清大屏的显示。


  首先根据不同的显示接口,客户在购买时要选择对应的ESM6802的型号,请参看:ESM6802产品页面


  然后可通过英创提供的工具软件flash_opt写入相应的开机画面文件,则可以选择ESM6802所支持的显示接口模式以及显示分辨率,flash_opt的使用说明参考文章:《Linux工控主板内核及开机画面的在线更新》


HDMI显示接口


  主板选择ESM6802-L以支持HDMI的显示接口,开机画面文件中必须带有“hdmi”关键字符串,并且均为小写,如:

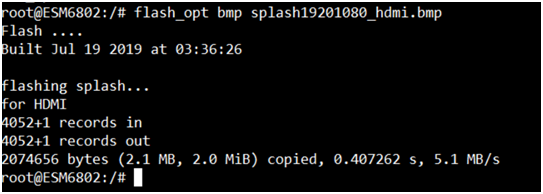

  #>flash_opt bmp splash19201080_hdmi.bmp

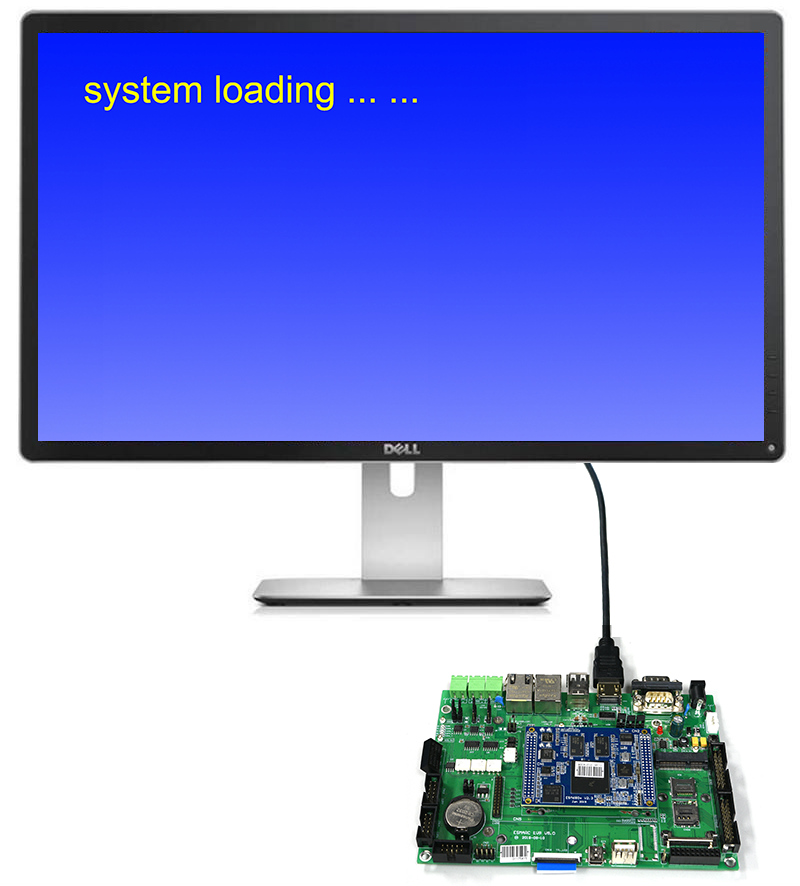

图1 HDMI开机启动画面

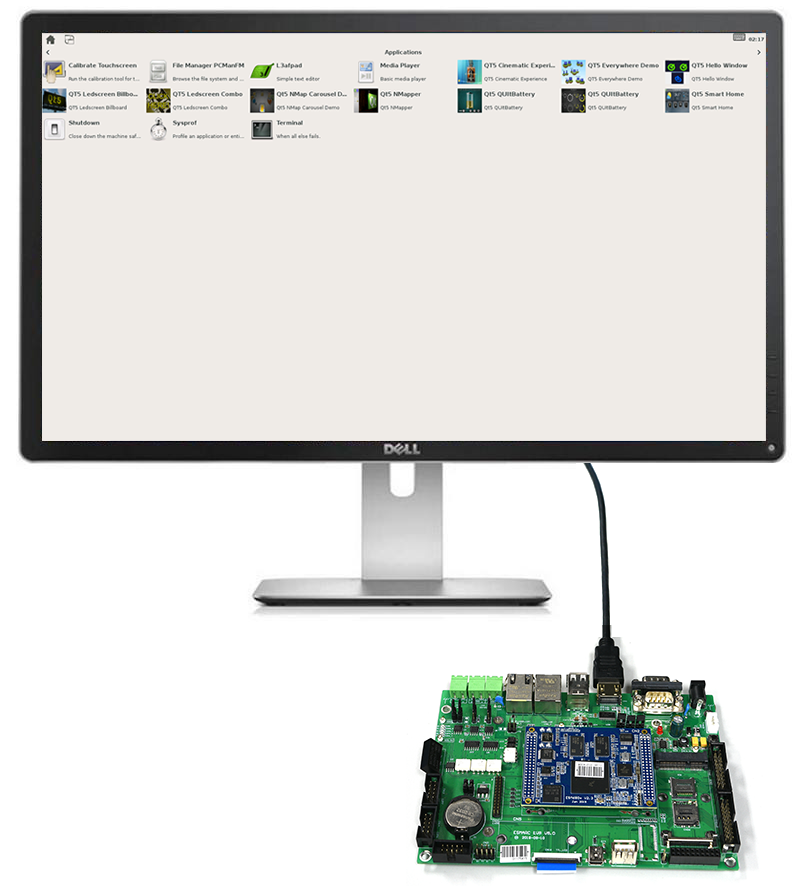

图2 HDMI启动后X11桌面


双通道LVDS显示接口


  主板选择ESM6802-S以支持双通道LVDS的显示接口,开机画面文件中必须带有“dlvds”关键字符串,并且均为小写,如:

  #>flash_opt bmp splash19201080_dlvds.bmp

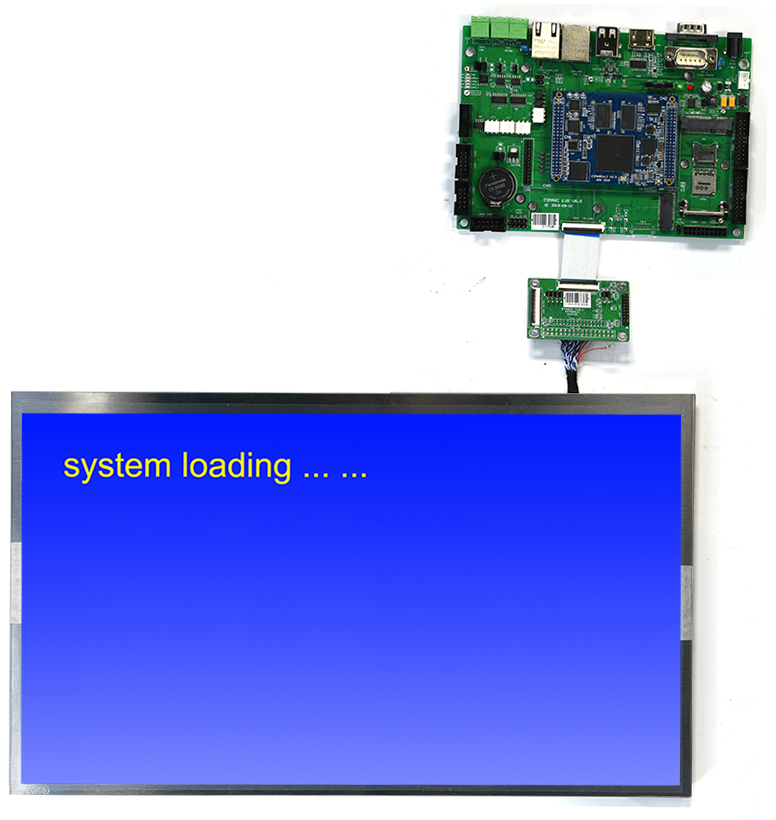

图3 双LVDS开机启动画面

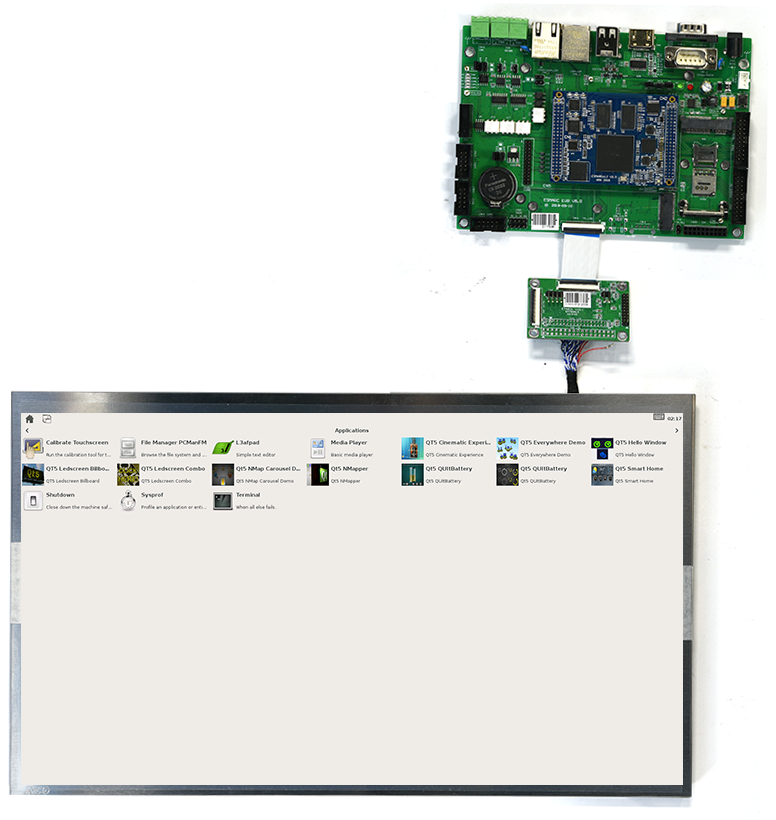

图4 双LVDS启动后X11桌面
