ESM6802工控主板升级说明 - 网口1升级为千兆网作者:刘乾坤    发布时间:2019-3-11 17:19:06    被阅览数:

  为了优化产品结构,英创公司将ESM6802的网口1从原来的100M/10M网络升级为支持1000M/100M/10M网络,主板PCB上的型号说明丝印从原来的ESM6802 Vx.x变更为ESM680x Vx.x。 此次升级只涉及到主板网口1的相关引脚,其它接口保持不变,涉及到的具体管脚说明如下:


主板引脚信号定义功能简要说明

新ESM6802(pcb丝印为ESM680x)

网口1为千兆网

老ESM6802

网口1为百兆网

A1ETH1_TRX0N网络差分输入输出通道0网络差分数据发送端
A2ETH1_TRX0P
A3ETH1_CMT悬空(NC)网络变压器公共端
A4ETH1_TRX1N网络差分输入输出通道1网络差分数据接收端
A5ETH1_TRX1P
A6ETH1_TRX1P网络差分输入输出通道2GND
B6ETH1_TRX2P
A11ETH1_TRX3N网络差分输入输出通道3GND
B11ETH1_TRX3P


  对于之前已经使用ESM6802的用户,由于原来用户底板的A6 / B6 / A11 / B11是接地的,而新ESM6802的A6 / B6 / A11 / B11是千兆网差分信息,所以把新版的ESM6802直接安装在原来底板上,会损坏ESM6802的网口芯片。


  为了用新版本的ESM6802直接替换以前老版ESM6802,可以把用户应用底板上的A6 / B6 / A11 / B11插针剪断,新ESM6802的千兆网口则只引出两对网络差分信息线,会被强制为100M/10M络使用。用户在以后的底板设计中可参考英创ESMARC评估底板ESMARC EVB V8.0及后续版本,以便利用主板网口1的千兆网功能。

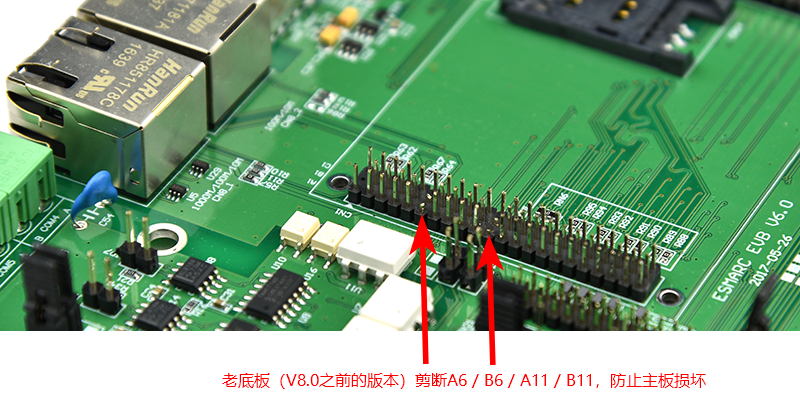

  下面是剪断底板上A6 / B6 / A11 / B11四条引脚的示意图:
