ETA8xx系列工控机机箱加工及使用简介作者:朱贤武    发布时间:2018-12-7 15:59:06    被阅览数:

  ETA8xx系列应用底板是基于英创ESMARC工控主板、可直接投入应用的小尺寸工控应用底板,主要包括ETA820、ETA830、ETA806几个型号,其中ETA820与ETA830为1级应用底板,ETA806为2级应用底板。1级应用底板与2级应用底板可以方便地组装成可应用于工业现场的工控机系统,配合一个合适的机壳,便成为紧凑型的微型工控机整机,并利用机壳后面的轨道安装卡扣可以方便地安装到机柜中。


  为此,英创公司设计了相应的小型铝质机壳,可以直接应用。下图为ETA820+ETA806,并利用机壳进行组装完成的整机的图片:



ETA820+ETA806组装完成的工控机系统

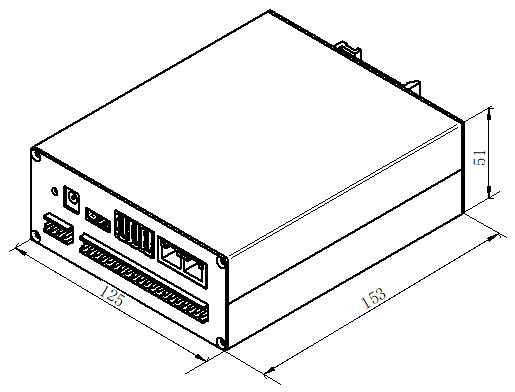

  机壳所使用的型材属于标准件机壳尺寸,其宽度为125mm,高度为51mm,长度根据应用需求进行裁定。英创公司提供的机壳长度为153mm。下图是机壳外形尺寸图:




  不同的应用底板,所配合使用的面板也不一样,下图分别是ETA820、ETA830的面板图:



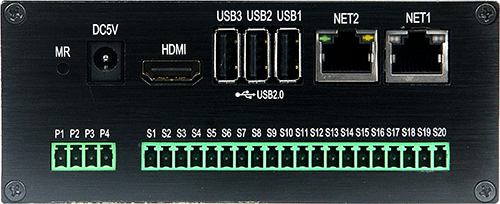

ETA820面板

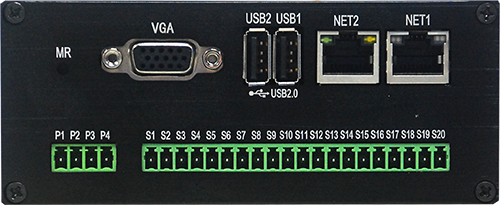

ETA830面板


  在机壳侧面有3G/4G模块天线座专用安装孔,如果在系统中要使用3G/4G模块,需要将模块的天线信号,利用天线连接接头,通过该孔引出。

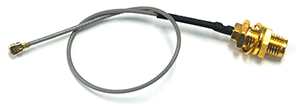

  天线接头如下图所示:

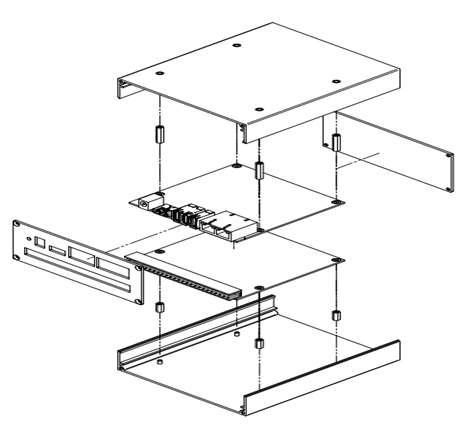

  机壳拆解爆炸图如下所示:

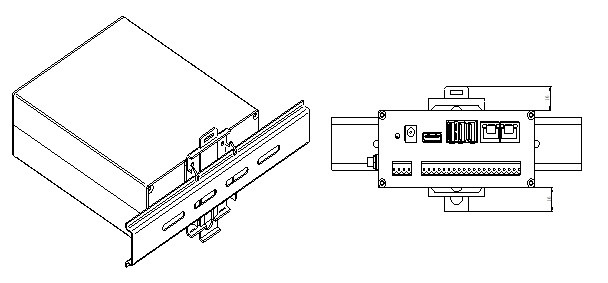

  横向轨道安装示意图:




  纵向轨道安装示意图:




  为了方便客户开发设计更加适合自己公司特色的产品,也为了客户对成本方面的控制,客户可以根据英创公司提供的机壳图纸资料,自己购买或加工机壳。需要机壳图纸资料的客户请联系英创以获取。
