英创公司曾经在EM335x主板上推出了一套支持低成本单色LCD屏的方案,详细的介绍请参考文章《EM335x支持低成本单色LCD显示方案》。由于使用ESMARC系列主板的客户也越来越多了,所以英创公司将这一套方案移植到了ESM335x平台。

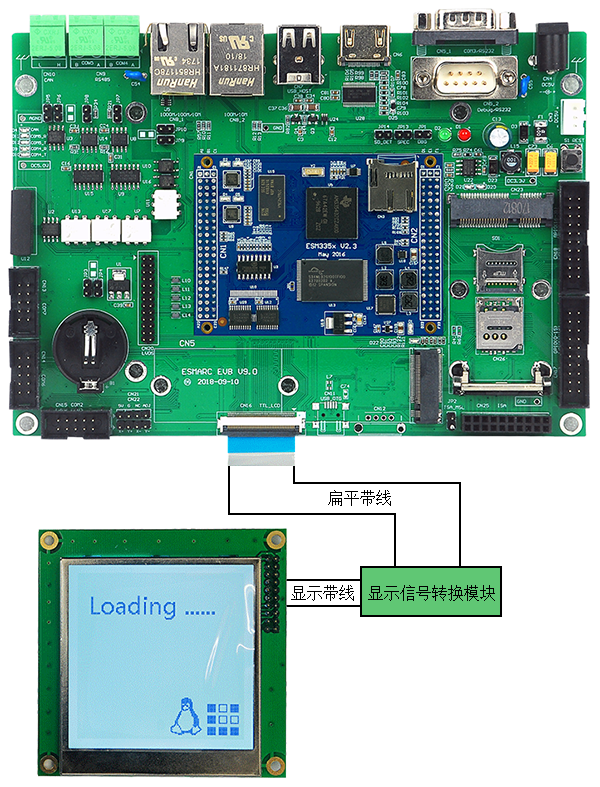

连接方法还是和原来的方案相同,由于管脚资源分配的原因,单色屏的复位管脚由显示接口的Pin31修改为Pin16,其余管脚保持不变,下面是连接HGO160160 LCD模块(UC1698U控制器,160x160点阵)的信号对应表:
ESMARC EVB LCD接口PIN# | HG0160160 PIN# | HG0160160 LCD模块 信号名称及简要描述 |
1,5,12,19,26,40 | 1 | GND,LCD电源地 |
28,29 | 2 | 3.3V,LCD电源正 |
3 | NC,悬空 | |
3 | 4 | LCD_WRn,写信号,低有效 |
4 | 5 | LCD_RDn,读信号,低有效 |
27 | 6 | LCD_CEn,LCD片选,低有效 |
4 | 7 | A0,执行(H)/数据(L)选择信号 |
16 | 8 | RESTn,LCD复位信号,低有效 |
7 | 9 | DB0,LCD数据总线 |
8 | 10 | DB1,LCD数据总线 |
9 | 11 | DB2,LCD数据总线 |
10 | 12 | DB3,LCD数据总线 |
11 | 13 | DB4,LCD数据总线 |
13 | 14 | DB5,LCD数据总线 |
14 | 15 | DB6,LCD数据总线 |
15 | 16 | DB7,LCD数据总线 |
17 | NC,悬空 | |
18 | NC,悬空 | |
30 | 19 | LED+,LCD背光电源正 |
1,5,12,19,26,40 | 20 | LED-,LCD背光电源负 |

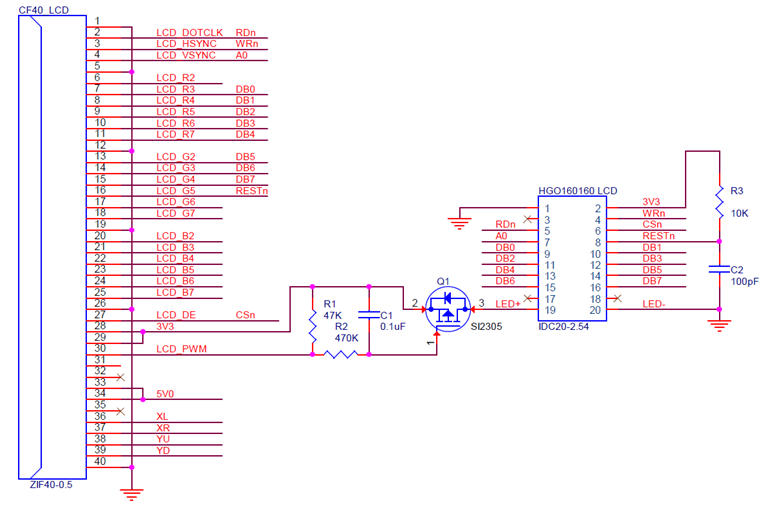

LCD的第19脚为背光电源正,ESM335x的PWM信号输出为低电平有效。这两个引脚在物理上并不是直接相连,而是应该将PWM作为LCD的背光控制信号,通过控制一个电子开关实现LCD背光的打开与关闭,具体连接可参考下图。
关于应用程序接口则完全兼容原来的方案,具体可以参考《EM335x支持低成本单色LCD显示方案》文章中的介绍。
