ESMARC评估底板的PCIe接口配置说明作者:朱贤武    发布时间:2018-11-6 14:30:55    被阅览数:

  ESMARC EVB评估底板,适用于英创公司的ESMARC系列工控主板,主要应用于功能评估与测试,因此评估底板上引出了非常丰富的接口资源。随着ESMARC工控主板的发展与功能的增加,ESMARC EVB评估底板也在进行不停地完善与更新,以适应最新的功能评估需求。PCIe×1接口具有2.5Gb/s的高速数据传输能力,且接口仅有3对差分信号组成,因此在嵌入式领域得到越来越多的应用。


  在当前最新的ESMARC主板中(包括ESM6802G和ESM7100),我们对PCIe×1接口信号的引出脚位进行了优化调整:使PCIe×1接口信号与USB-OTG和USB2信号引脚复用,而不再与ISA总线复用。调整后,PCIe×1高速接口就可与ISA总线共存并支持同时使用,在很多工控应用中,精简ISA总线用于工控数据采集或数据通讯,而PCIe×1接口则用于高速数据存储。另一方面由于ESMARC主板的USB端口资源比较丰富,包括4路主控端口和1路OTG端口,因此减少2路USB端口对大多数应用没有影响。


  为了支持ESMARC主板的调整,在最新的ESMARC EVB V9.0版评估底板中,增加了M.2标准模块接口,通过连接主板的PCIe×1信号,使其可支持市场上标准的NVMe高速大容量数据存储模块。该模块新能大大优于SATA硬盘,且价格更低廉。ESMARC EVB V9.0评估底板继续保持原有的mini PCIe模块接口,该接口主要通过连接的主板USB端口信号,用于支持4G / WiFi等无线通讯模块。


  下表列出新旧ESMARC EVB上相关接口插座包含的接口信号的情况:


 EVB-PCIe  V8.1EVB  V8.2V9.0-USBV9.0-PCIe
ISA总线接口插座-ISAISAISA
mini  PCIe接口插座USB  + PCIe×1USBUSBUSB
M.2接口插座---PCIe x1
USB端口总数4 + 14 + 14 + 13
销售状态保留专用版在售在售在售



  从上表可见,老的V8.2评估底板与新的V9.0 USB配置的底板功能是完全一样的,可支持大多数主板的评估应用,包括Linux平台和CE平台的主板。对需要高速大容量数据存储功能的应用,则需选择ESMARC V9.0 PCIe配置的评估底板 + Linux平台的主板即可。


  ESMARC EVB-PCIe V8.1版本评估底板,仅只适用于ESM6802-R41C V2.0及以下版本的少数几种主板型号,与新的ESMARC接口标准不兼容。ESM6802的PCIe×1接口与ISA总线复用管脚,其信号线直接引致V8.1评估底板的mini PCIe插座的对应管脚,用于支持基于PCIe的千兆以太网。鉴于在新的主板中,如ESM6802G、ESM7000等,已支持千兆网口,因此EVB-PCIe V8.1版本的评估底板不推荐新客户使用。


  下面的几张图片,简单地指出,对应版本的总线接口及支持的功能。

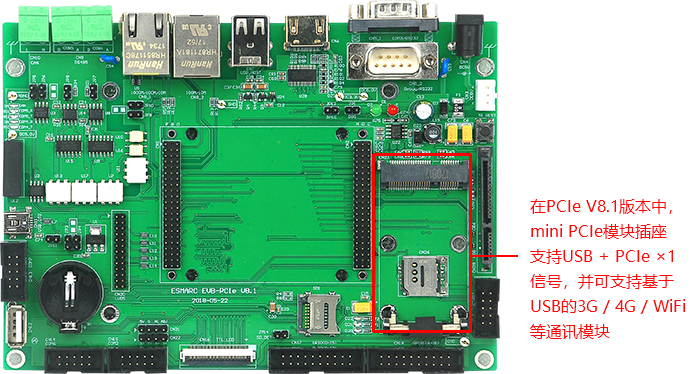

ESMARC EVB-PCIe V8.1评估底板

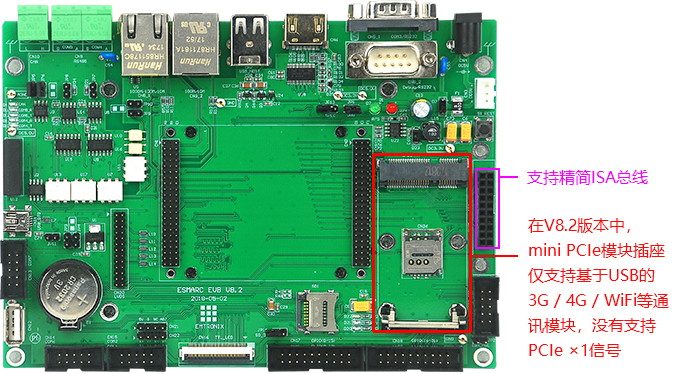

ESMARC EVB V8.2评估底板

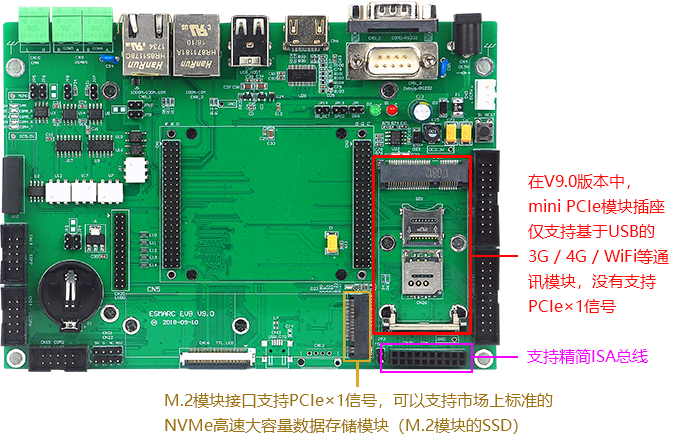

ESMARC EVB V9.0评估底板
