ETA104数采模块实现波形信号采集作者：朱贤武 发布时间：2018-6-20 16:05:21 被阅览数：次
ETA104模拟数据采集模块(下文简称：ETA104模块)是基于英创公司SBC840工控应用底板、符合DM5028标准应用扩展模块。ETA104模块上的模数转换功能，采用ADS7871模拟信号转换芯片，占用ESMARC工控主板的SPI总线进行通讯，最高可实现48K的数据转换率，最大支持8路14bit模拟信号转换。
ETA104模块的A/D转换芯片的数据转换启动方法有2种，一种方法是使用软件写入指令启动数据转换，第二种方法是使用引脚“ADConvert”启动数据转换：在该引脚上产生一个由低到高的上升沿，便可根据最近一次的A/D输入端口配置，启动一次数据转换，同时引脚“ADBUSY”由低电平变为高电平；当前数据转换完成后，引脚信号“ADBUSY”会产生一个由高到低的下降沿，表示当前数据已经转换好。
根据ETA104模块的这种特点，可以很方便地实现波形数据采样，基本思路如下：1、配置A/D转换芯片，以满足需要采集的模拟信号输入端口与输入方式；2、根据数据采样率需求，配置PWM输出参数，然后启动PWM信号，经由ADConvert信号引脚触发启动A/D数据转换；3、当数据转换完成以后，由ADBUSY信号触发系统IRQ中断；4、系统中断后，启动SPI总线进行当前数据读取。
ADConvert信号通过ETA104的J1.P25脚接入，连接到ESMARC工控主板的PWM1信号端口；ADBUSY信号通过ETA104的J1.30脚输出，连接到ESMARC工控主板的IRQ1信号端口。ETA104数据采样控制信号所占用的相关引脚，如下表所示：
| 引脚 | 信号名称 | 功能 | 描述 |
| J1.25 | GPIO6 | PWM1信号输出 | 用于等时采样时，启动AD转换，该信号连接到ADConvert |
| J1.30 | GPIO24 | 中断输入IRQ1 | 数据转换完成，通过ADBUSY信号输出下降沿到IRQ1 |
| J1.38 | GPIO28 | SPI_MISO | 控制ADC器件的SPI总线信号 |
| J1.40 | GPIO29 | SPI_MOSI | |
| J1.42 | GPIO30 | SPI_CLK | |
| J1.44 | GPIO31 | SPI_CSn |

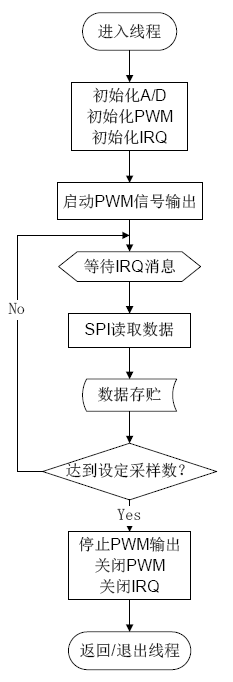

模拟信号采样流程参考图如下：
程序流程说明：
1、初始化A/D，主要是配置模拟信号输入方式、模拟信号输入通道、A/D片内增益。
2、要得到高精度的等时采集点的数据，因此使用PWM信号来启动A/D的数据转换，以达到非常高的时间要求精度。
3、系统使用A/D芯片的BUSY信号的下降沿，触发系统中断，通知系统，当前数据已经准备好。
4、以上资源初始化好以后，就可以开始启动A/D转换了。直接启动PWM信号输出即可。
5、等待IRQ中断消息，即表示当前数据转换完成。
6、利SPI总线读取A/D已转换好的数据并存贮。
7、检查要采样的数据个数是否已达到，则关闭PWM输出，停止数据采样。然后关才IRQ、PWM相关设备。
以下是基于ESM9287-WinCE6.0环境的例子程序。由于ESM9287的IRQ响应速度限制，该环境最大数据采样率只能到2Kbps。
// 申请一个数据Buff空间，用于存放采样数据结果
AD_DataBuff = new DWORD[AD_CovCount];
if(AD_DataBuff == NULL)
return ;
// 初始化A/D，配置A/C采样通道与信号输入模式
MyADC_Test.ADS7871_ConfigREG(ADS7818_REG_GainMux,AD_Channel);
// 初始化IRQ，配置中断源IRQ1作为系统触发
hIRQ1 = CreateFile(_T("IRQ1:"),
GENERIC_READ|GENERIC_WRITE,
FILE_SHARE_READ|FILE_SHARE_WRITE,
NULL,
OPEN_EXISTING,
FILE_FLAG_RANDOM_ACCESS,
NULL);
if(hIRQ1==INVALID_HANDLE_VALUE)
{
printf("Open IRQ1 false!\r\n");
return ;
}
// 初始化PWM信号，使用PWM1作为A/D转换启动信号
hPWM = CreateFile( _T("PWM1:"),
GENERIC_READ|GENERIC_WRITE,
FILE_SHARE_READ|FILE_SHARE_WRITE,
NULL,
OPEN_EXISTING,
FILE_FLAG_RANDOM_ACCESS,
NULL);
if(hPWM==INVALID_HANDLE_VALUE)
{
printf("Open PWM false!\r\n");
return ;
}
PwmInfo.dwFreq = AD_CovRate; //设置PWM输出频率为数据采样率，如1000Hz
PwmInfo.dwDuty = 10;
PwmInfo.dwResolution = 1;
dwNumberOfBytesWritten = 0;
bRet = WriteFile(hPWM, &PwmInfo, sizeof(PWM_INFO), &dwNumberOfBytesWritten, NULL);
if(!bRet)
{
printf("WriteFile failed\n");
CloseHandle(hPWM);
}
i1 = 0;
while(1) //数据采样循环控制
{
dwTimeout = 5; //timeout 5ms
if (!DeviceIoControl(hIRQ1, //等待中断触发信号
IOCTL_WAIT_FOR_IRQ,
&dwTimeout,
sizeof(DWORD),
&dwReturn,
sizeof(DWORD),
NULL,
NULL))
{
dwReturn = WAIT_FAILED;
}
if(dwReturn == WAIT_OBJECT_0)
{
i1++;
MyADC_Test.ADS7871_Read( &AD_DataBuff[i1] );//读取AD采样好的数据
if(i1>=AD_CovCount) //判断数据采样个数是否已达到设置值
break;
}
}
PwmInfo.dwFreq = 0;
PwmInfo.dwDuty = 10;
PwmInfo.dwResolution = 1;
dwNumberOfBytesWritten = 0;
bRet = WriteFile(hPWM, &PwmInfo, sizeof(PWM_INFO), &dwNumberOfBytesWritten, NULL); //停止PWM输出
CloseHandle(hPWM);//关闭PWM设备
CloseHandle(hIRQ1); //关闭IRQ设备
//数据复制/转移到用户数据BUFF
//......
delete[] AD_DataBuff;//清理申请的运态数据空单
