ESM6802支持双通道LVDS高清大屏显示

 2018-5-18     作者:刘乾坤     [nemail]
[lablebox]

  ESM6802是基于i.MX6DL的高性能工控主板,支持TTL、LVDS、HDMI三种显示接口供用户选择。TTL显示接口提供的是18bit 并行RGB数字信号,通常用于连接7"及以下小尺寸的TFT数字屏。大于7"的显示屏,由于屏幕尺寸的增加,分辨率也相应的提高,为了保证显示信号传输质量,超过7”的显示屏通常使用LVDS接口。ESM6802提供的HDMI接口通常用于直接连接普通的电脑显示器,支持1920×1080的全高清显示,同时HDMI接口也可通过转接线转换成VGA或DVI接口,以方便的连接各种显示器。


  随着显示分辨率的增加,以1280×1024的显示屏为例,其在60Hz刷新频率下,像素时钟达到了108MHz,这就要求显示总线要有足够快的传输速度。这类高分辨率显示屏为了解决总线速度问题,推出了双LVDS接口方案,即显示数据由两个LVDS通道同时传输,单路总线上的时钟频率就可直接降低一半到54MHz,时钟频率的降低增强了总线的抗干扰能力,也可适应更长的显示连接线。


  为了支持具有双通道LVDS的显示屏,我们在ESM6802原有单路LVDS的基础上,对应增加了第二路LVDS信号,当连接单路LVDS显示屏时,原来的信号定义保持不变,当连接双通道LVDS显示屏时,显示数据就被分成两路传输,与显示屏对应的,一路传输寄像素数据,第二路传输偶像素数据, ESM6802 显示接口配置为双通道LVDS时,其信号说明如下:


信号定义简单描述
LVDS0_DATA0_N LVDS差分数据输出0(奇像素)
LVDS0_DATA0_P
LVDS0_DATA1_N LVDS差分数据输出1(奇像素)
LVDS0_DATA1_P
LVDS0_DATA2_N LVDS差分数据输出2(奇像素)
LVDS0_DATA2_P
LVDS0_CLK_N LVDS时钟差分输出(奇像素)
LVDS0_CLK_P
LVDS0_DATA3_N LVDS差分数据输出3(奇像素)
LVDS0_DATA3_P
LVDS1_DATA0_N LVDS差分数据输出0(偶像素)
LVDS1_DATA0_P
LVDS1_DATA1_N LVDS差分数据输出1(偶像素)
LVDS1_DATA1_P
LVDS1_DATA2_N LVDS差分数据输出2(偶像素)
LVDS1_DATA2_P
LVDS1_CLK_N LVDS时钟差分输出(偶像素)
LVDS1_CLK_P
LVDS1_DATA3_N LVDS差分数据输出3(偶像素)
LVDS0_DATA3_P


  ESM6802的显示接口有三种配置可供用户选择,用户在购买时需要说明支持那种显示配置,ESM6802主板不同显示接口配置的管脚复用情况如下表所示:(详细说明请参考ESM680x工控主板数据手册)


引脚18-bit TTL(RGB)LVDS + HDMI双通道LVDS
A15LCD_HSYNCHDMI_DDC_SDANC
A16LCD_VSYNCHDMI_DDC_SCLNC
A17LCD_B2HDMI_CEC_INLVDS1_DATA3_N
A18LCD_B3LVDS_DATA0_NLVDS0_DATA0_N
A19LCD_B4LVDS_DATA1_NLVDS0_DATA1_N
A20LCD_B5LVDS_DATA2_NLVDS0_DATA2_N
A21LCD_B6LVDS_CLK_NLVDS0_CLK_N
A22LCD_B7LVDS_DATA3_NLVDS0_DATA3_N
B17LCD_G2HDMI_HPDLVDS1_DATA3_P
B18LCD_G3LVDS_DATA0_PLVDS0_DATA0_P
B19LCD_G4LVDS_DATA1_PLVDS0_DATA1_P
B20LCD_G5LVDS_DATA2_PLVDS0_DATA2_P
B21LCD_G6LVDS_CLK_PLVDS0_CLK_P
B22LCD_G7LVDS_DATA3_PLVDS0_DATA3_P
C15LCD_DCLKHDMI_D2_PLVDS1_CLK_P
C16LCD_DEHDMI_D2_NLVDS1_CLK_N
C17LCD_R2HDMI_D1_PLVDS1_DATA2_P
C18LCD_R3HDMI_D1_NLVDS1_DATA2_N
C19LCD_R4HDMI_D0_PLVDS1_DATA1_P
C20LCD_R5HDMI_D0_NLVDS1_DATA1_N
C21LCD_R6HDMI_CLK_PLVDS1_DATA0_P
C22LCD_R7HDMI_CLK_NLVDS1_DATA0_N

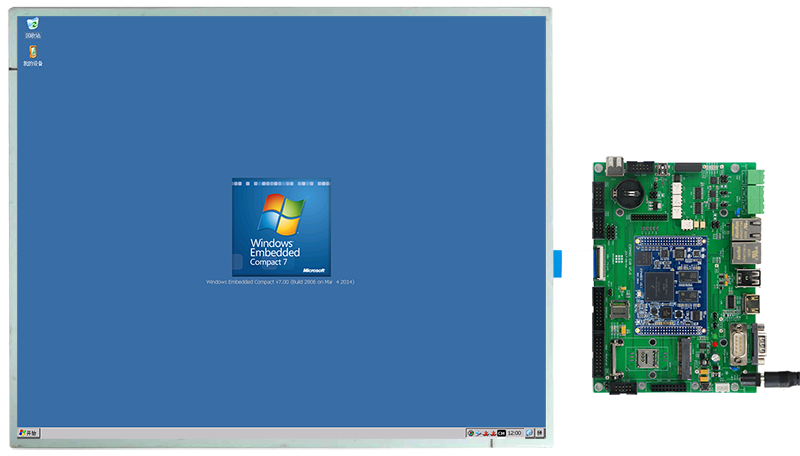

  下图是ESM6802连接19"双通道LVDS显示屏HSD190MEN6的效果图,屏幕分辨率为1280×1024。
