EM9280工控主板对TF卡(micro SD)的支持

 2013-11-19

        标准配置的EM9280工控主板有8路串口,其中COM7、COM8、COM9这3路是EM9280扩展的低速串口,波特率不能超过19200,推荐使用这3路串口作为RS485扩展应用。为了满足部分应用对存储器扩展的需求,EM9280通过调整系统硬件及软件资源,可以支持TF(micro SD)卡。由于TF卡控制信号线占用了COM7、COM8、COM9的系统控制信号线及接口引脚,所以,EM9280支持TF卡后,这3路串口资源将从系统中去掉,既:支持TF卡后,EM9280只有5路串口,COM2、COM3、COM4、COM5、COM6。



        EM9280的TF卡与COM7、COM8、COM9接口引脚对应:




引脚串口模式TF模式
  EM9280 CN1.8  系统保留  SD_DET
  EM9280CN1.9  COM7_RX  SD_CMD
  EM9280CN1.10  COM7_TX  SD_SCK
  EM9280CN1.11  COM8_RX  SD_D0
  EM9280CN1.12  COM8_TX  SD_D1
  EM9280CN1.13  COM9_RX  SD_D2
  EM9280CN1.14  COM9_TX  SD_D3




        在EM9280评估底板上(EM9280EVB),已设计了micro SD卡座,标准配置的EM9280系统是8串口模式,其中COM7、COM8、COM9在EM9280评估板上设计为3路RS485,micro SD卡座没有焊接。当EM9280配置支持TF卡时,才焊接micro SD卡座,并将COM4、COM5、COM6更改设置为3路RS485,同时,这3路串口也可以作为通用串口。需要注意micro SD卡座检测TF卡插入状态的开关为常闭,插入TF卡后开关断开。



        EM9280EVB 的RS485串口对应表:




RS485端口EM9280标准版EM9280-SD版
  RS485_CN1(1、2)脚  COM7  COM4
  RS485_CN1(3、4)脚  COM8  COM5
  RS485_CN1(5、6)脚  COM9  COM6




        串口及TF卡相关电路图:




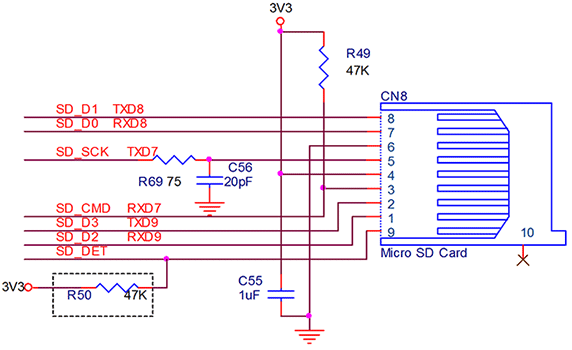

EM9280EVB V3.1图中TF卡座信号连接

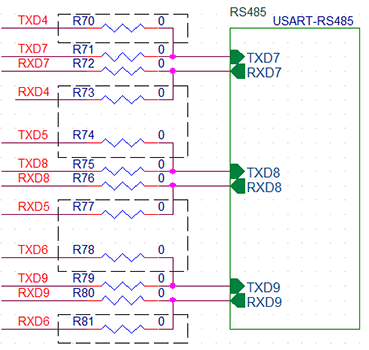

        上图是EM9280EVB V3.1电路图中,3路RS485驱动接入信号的跳线电阻,在默认时不焊接。配置为支持TF卡时,需要将虚线框中的电阻焊接上,虚线框外的电阻去掉,就可以把COM4、COM5、COM6更改为3路RS485。



        由于EM9280系统默认为8串口模式,不支持TF卡接口。如果应用中需要TF接口时,只能由英创公司修改相应配置,客户在购买时声明一下即可。
