EM335x工控主板

产品介绍相关资料订购信息

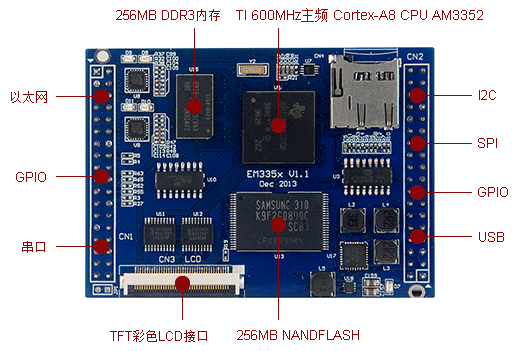

● 正面视图




● 操作系统与开发工具



操作系统
开发环境
编程语言



WEC7
VS2008
C/C++C#



linux.gif qt.gif


Linux + Qt
Eclipse
C/C++




● 技术指标


CPU与存储单元

通讯接口配置


● Cortex-A8处理器,1GHz主频

● 256MB DDR3系统内存,用户可用空间大于180MB

● 256MB FLASH存储器,用户文件空间128MB

● 硬件浮点协处理器(VFP、NEON)

● 硬件2D/3D图形加速器(OpenGL)

● Micro SD卡座,支持SDHC大容量数据存储

● USB主控接口支持U盘即插即用

● USB OTG接口远程数据存储管理



● 2路独立以太网接口,10M/100M自适应

● 6路标准UART串口(COM2 - COM7)

  COM2 - COM6为5路高速串口,波特率可达3Mbps

  COM7为低速串口,宜作为RS485接口

  COM3缺省配置为RS232电平接口,其他为3.3V TTL电平

  接口

● 2路CAN总线接口,与GPIO复用管脚

● 1路I2C接口,主控模式,最高波特率400kbps,与GPIO

   复用管脚

● 1路SPI接口,主控模式,最高波特率48Mbps,与GPIO

   复用管脚

● 支持USB虚拟串口以及基于虚拟串口功能的多种3G/4G

   模块



人机界面

GPIO及复用功能


● TFT彩色LCD接口(RGB各6-bit + 同步时钟信号)

● 多种显示分辨率可选(320×240 - 1024×768)

● 支持4线制电阻触摸屏,满足IEC-6100-4-2电磁兼容标准

● 支持电容触摸屏(可选)

● 支持标准鼠标键盘(USB)、矩阵键盘(I2C接口)

● 支持开机画面用户自主更新



● 32位通用GPIO0–GPIO31,3.3V TTL电平,各位方向独立

   可控

● 部分GPIO与系统的通讯接口复用管脚

● GPIO24–GPIO25支持外部中断触发功能,上升沿有效

● 精简ISA扩展总线,8位数据宽度,最高数据传输率5MB/s

● 1路音频播放数字接口,I2S数据格式,与GPIO复用管脚


电源及模块机械参数

其他系统资源


● 供电电压:+5V±5%,平均工作电流350mA

● 工作温度:-10℃至60℃;工业级(-40℃至80℃)可选

● 模块外形尺寸:74mm×53mm,带固定孔

● 2个36芯坚固IDC双排插针(0.1”)对称分布于模块

   的两侧

● LCD显示专用ZIF40插座,含触摸屏信号,3.3V/5V供电

   (<500mA)



● 实时时钟RTC,具有掉电保护功能

● 硬件看门狗(WDT),防止系统死锁

● 3路USB 2.0高速主控接口,1路USB OTG接口

● 调试串口(115200 8-N-1)

● 板卡温度及+5V输入电源电压监测


WinCE平台软件环境

Linux平台软件环境


● 预装WEC7实时多任务操作系统

● 支持VS2008应用程序集成开发环境

● BinFS文件系统,启动时间16s

● 提供相应SDK开发包,包括各种接口驱动程序API

● 支持以太网口(TCP/IP)、USB口(ActiveSync)应用

   程序源码调试

● 支持telnet、FTP、Web等常规网络应用

● 支持ActiveSync方式的文件管理及微软的远程调试

   工具集

● 提供典型应用参考程序源码



● 预装Linux-3.12.10操作系统,完备的设备驱动程序

● UBIFS根文件系统,启动时间大约8秒

● 基于Windows平台的eclipse集成开发环境直接开发应用

   程序

● 基于Windows平台的免费NFS软件,程序调试极为方便

● 支持Telnet、FTP等常规系统调试管理手段

● 精心安排的应用开发入门演示程序源码(C/C++)

● 基于Qt图形系统的程序源码,支持串口、网络、数据库

   等应用

● 多种面向应用的典型应用框架程序源码
