英创公司新近推出的工控主板EM335x支持精简ISA扩展总线。由于主板管脚的限制，ISA总线采用了地址数据复用的方式，在每个总线周期的开始送出地址数据，由ISA_ADVn上升沿锁存，然后才是常规的数据读写周期。

　　EM335x总线周期读写时序如下：

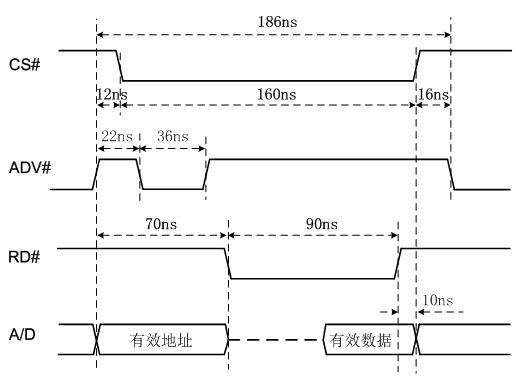

EM335x精简ISA总线读时序

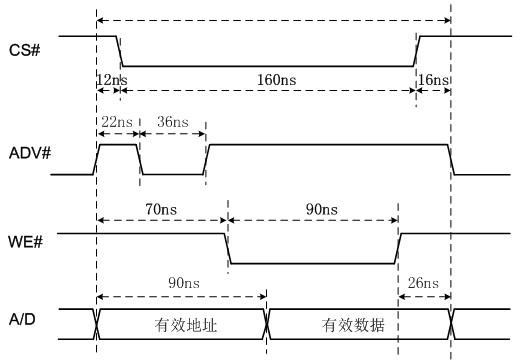

EM335x精简ISA总线写时序

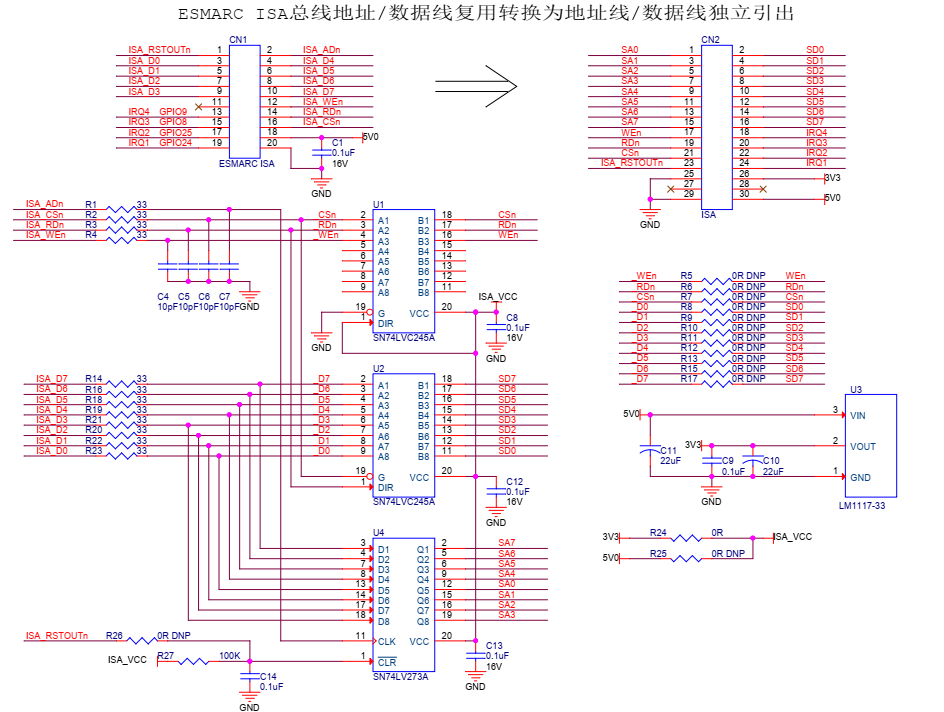

　　从上面的总线时序可知，可用ADV#信号对数据地址总线进行锁存，从而分离出单纯的地址总线信号。具体的实现电路如下：

　　由此我们就获得了精简ISA总线的所有信号：
　　•　8位数据总线ISA_SD0 – ISA_SD7，ISA_SD0为最低位，ISA_SD7为最高位
　　•　8位地址总线ISA_SA0 – ISA_SA7，ISA_SA0为最低位，ISA_SA7为最高位
　　•　片选控制信号 ISA_CSn，低电平有效
　　•　读控制信号ISA_RDn，低电平有效
　　•　写控制信号ISA_Wen，低电平有效

　　用户可进一步参考英创公司网站上《精简ISA总线扩展应用实例》一文，以了解相关的接口设计方案。

　　注意，所有的ISA信号均为3.3V TTL电平信号。避免5V信号接入EM335x，有可能造成对主板芯片损坏。
