英创公司的工控主板EM9000、EM9161、EM9170均支持彩色TFT LCD屏，客户在采用这些主板设计自己的整机产品时，常常会面临如何固定相应的LCD屏的问题。为了方便客户连接英创主板和LCD屏，以及LCD屏在整机上的安装固定，我们针对客户应用中常用的三款LCD屏，其分辨率分别为480×272、640×480、800×480，设计了专用的、便于安装到机壳面板的转接板，这些转接板具有如下特点：

        • LCD屏背光控制开关

        • LCD屏安装孔

        • LCD屏直接与英创公司的ARM9工控主板相连接

        目前已针对以下三款LCD设计了转接衬板：

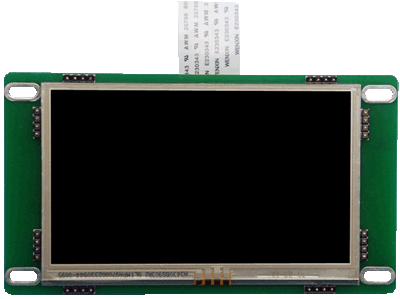

        4.3”LCD + 屏转接板如下图所示：

4.3” LCD屏 130×73（mm）

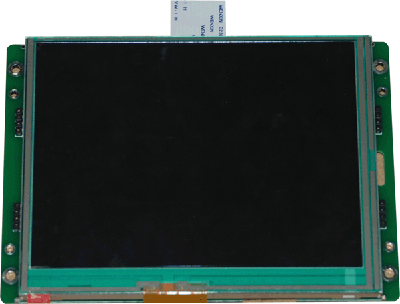

        5.6”LCD + 屏转接板如下图所示：

5.6” LCD屏 140×100（mm）

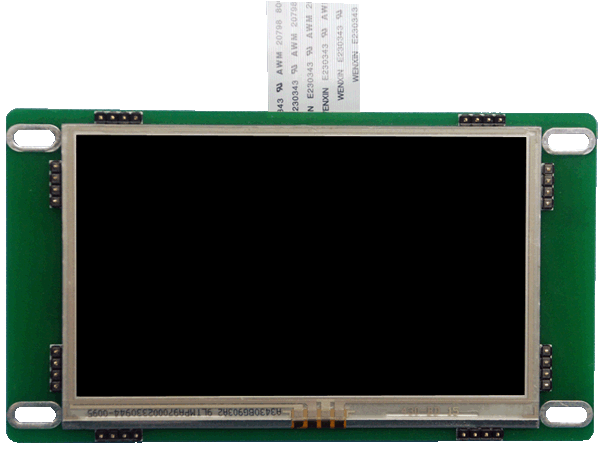

        7.0”LCD + 屏转接板如下图所示：

7.0” LCD屏 190×110（mm）

        各转接板的外形尺寸参数，请见下图所示：

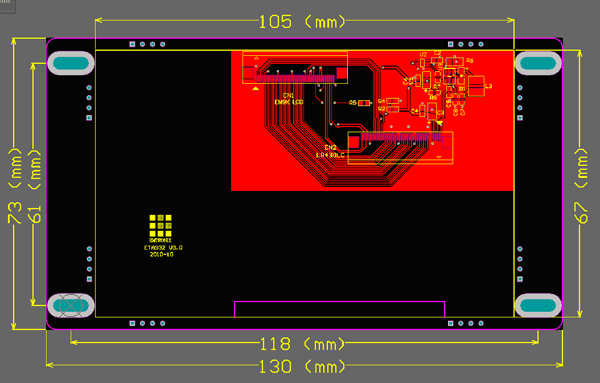

        4.3”转接板尺寸参数：

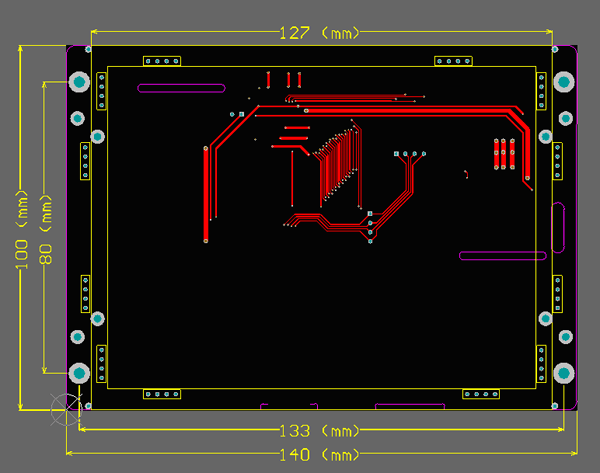

        5.6”转接板尺寸参数：

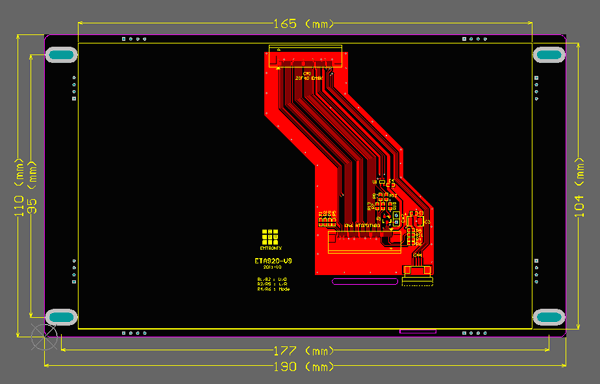

        7.0”转接板尺寸参数：

        客户可直接购买相关LCD屏的转换衬板，也可根据英创公司提供的PCB资料自行加工生产。若客户采用上述的转换衬板，就可根据以上相关尺寸和安装孔位参数，从而大大加快客户产品的整机结构设计，最终缩短产品的开发周期。
