● SBC840产品介绍
SBC840应用底板，是一款针对常规工控应用需求设计的模块化单板工控计算机。其主要特点是可以根据应用需求，灵活配置不同处理能力的CPU主板模块、无线通讯模块、以及工控接口模块。SBC840单板计算机底板继承了英创公司ESMARC EVB评估底板的技术特色，可支持英创公司ESMARC全系列的CPU主板，此外还具有以下技术特点：
● 应用底板可以使用DC5V或DC12V电源输入，更加适用于整机集成
● 应用底板配置了常规标准接口：三种显示接口（RGB/LVDS/VGA）、双以太网口、双USB端口
● 14位3.81mm工控接口端子与内部不同接口驱动模块相连，实现不同的工控接口，如RS485、RS232、CAN、继电器、ADC/DAC等
● 作为可选功能，在SBC840上设计了基于I2C总线的5x5矩阵键盘口和一个独立的高精度实时钟(RX8025)

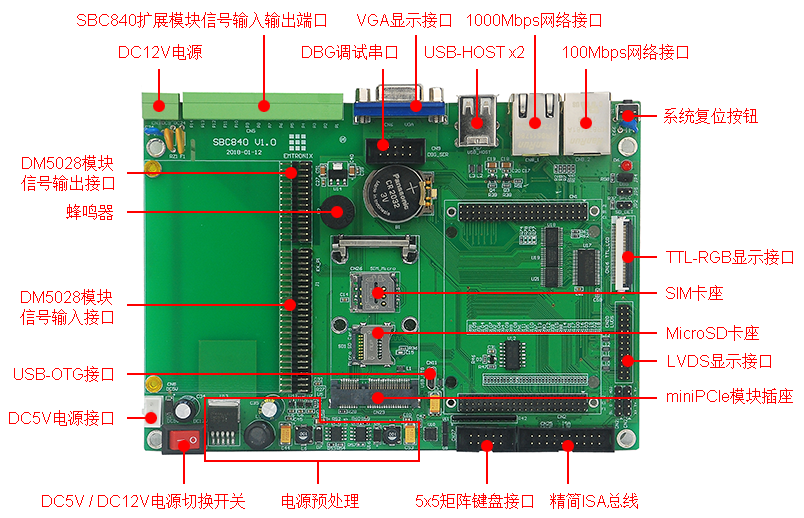

● 正面视图

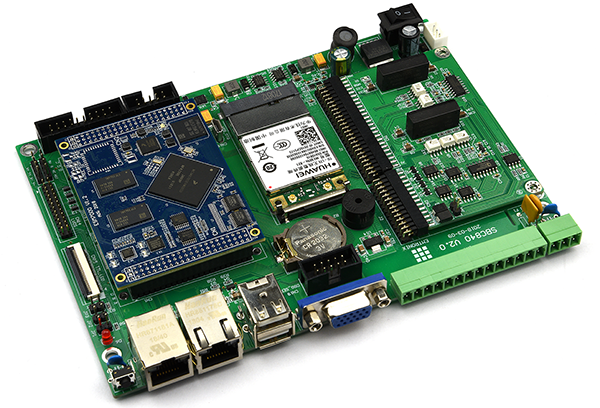

● 与主板以及功能模块连接示意图
SBC840 + ESM7000 + 无线通讯模块 + ETA105
● 配套产品信息
可支持的主板（ESMARC规格：74mm×54mm）
| 主板型号 | 简要介绍 |
| ESM7000系列 | 1GHz Cortex-A7双核CPU i.MX7D，预装WEC7 / Linux-4.9.11，支持千兆网+百兆网，高速ISA总线接口，低功耗 |
528MHz Cortex-A7 CPU i.MX6UL，双网口、双CAN、12路UART串口，Linux-4.1.15操作系统，支持快速启动，以低功耗、低成本为特色 | |
| ESM928x | 454MHz ARM926ES-J CPU i.MX283 / i.MX287，预装WinCE 6.0 / Linux-4.1.14，低成本 |
| ESM335x | 600MHz / 1GHz Cortex-A8 CPU AM3352 / AM3354，预装WEC7 / Linux-4.1.6，双百兆网 |
| ESM6802 | 800MHz / 1GHz Cortex-A9双核CPU i.MX6DL，预装WEC7 / Linux-4.1.15，千兆、百兆双网口 |
可支持的无线通讯模块（mini PCIe模块）
| 模块型号 | 简要介绍 |
| 华为ME909S-821 | 全网通4G模块 |
| 中兴ME3630 | 全网通4G模块 |
| 华为MU709s | 联通WCDMA 3G模块 |
| 中兴MC2716 | 电信CDMA2000 3G模块 |
| 移远M26 | 移动、联通GPRS模块 |
可支持的工控I/O模块（DM5028规格：80mm×50mm）
| 模块型号 | 简要介绍 |
| ETA104 | 全隔离多功能数采模块，AD: 单端8通道/差分4通道/±2.5V/14-bit；RS232×3；RS485×2；IO×4 |
| ETA105 | 全隔离多功能数采模块，AD: 单端8通道/0-4V/12-bit；RS232×1；RS485×1 |
| ETA416 | I2C接口扩展模块，4路光电隔离数字输入DI，2路继电器触点输出，16路GPIO（3.3V电平） |
| ETA702 | 全隔离通讯驱动模块，2路CAN + 2路RS485 + 1路RS232驱动模块 |
| ETA4232 | 全隔离4路RS232驱动模块 |
| ETA6485 | 全隔离6路RS485驱动模块 |

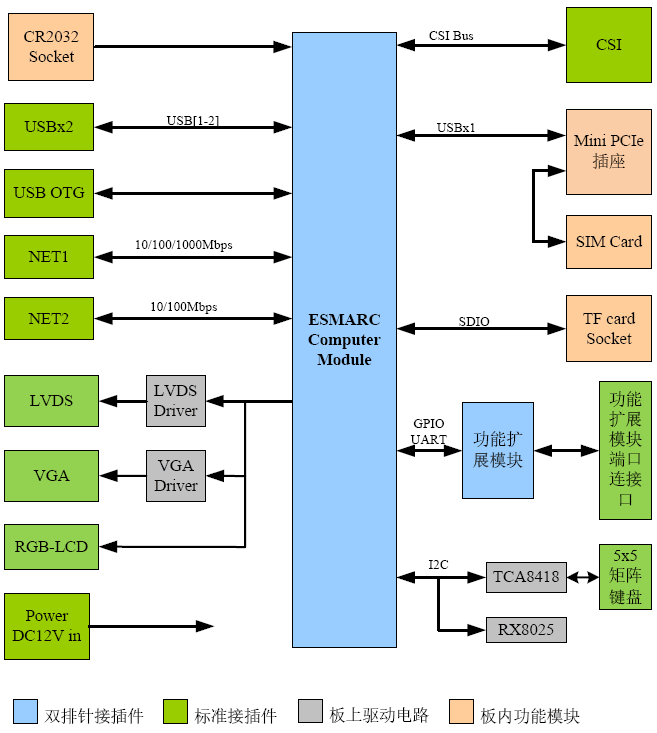

● 功能结构图

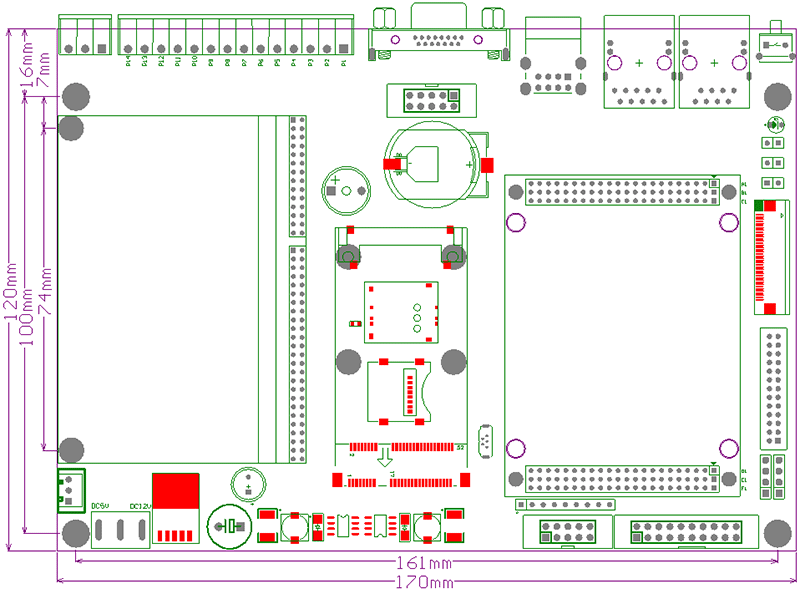

● 机械尺寸图
ETA104 数据采集模块 |
| ETA104模拟数据采集模块是符合DM5028标准的应用扩展模块，采用ADS7871模拟信号转换芯片，占用ESMARC工控主板的SPI总线进行通讯，最高可实现48K的数据转换率，最大支持8路14bit模拟信号转换。 ETA104的特点如下： ● 可配置8路单极性模拟信号输入，输入量程0 - 2.5V ● 可配置4路差分模拟信号输入，输入量程±2.5V ● 可配置4~20mA电流信号输入 ● 3路3线制RS232通讯总线 ● 2路RS485总线 ● 所有控制、通讯信号均进行光电隔离 |
ETA105 数据采集模块 |
| ETA105是一款DM5028规格的，集8路AD采集、RS485、RS232为一体的多功能模块。其中AD数据采集单元使用ESMARC工控主板的SPI接口，RS485、RS232则由ESMARC工控主板的串口驱动而来。ETA105 V3.0需与SBC840单板计算机配套使用。 其主要技术指标如下： ● 8路模拟通道，量程0 - 4V，12bit AD转换精度，最高采样率100kps ● 1路3线制RS232，接口引至应用底板端子 ● 1路RS485，接口引至应用底板端子 ● 输入量程：0-4V ● 所有接口均加隔离 ● 外形尺寸：80mmｘ50mm |
ETA416 GPIO扩展与控制模块 |
| ETA416是一款DM5028规格的数字I/O驱动模块，需与SBC840单板计算机配套使用。模块内部使用ESMARC工控主板上I2C总线接口进行扩展。 ETA416对外提供接口资源如下： ● 2路隔离继电器空触点输出 ● 4路隔离空触点输入 ● 16路非隔离数字I/O（3.3V TTL） |
ETA702 通讯驱动模块 |
| ETA702是一款DM5028规格的CAN、串口驱动模块，ETA702利用ESMARC工控主板串口及CAN信号资源，实现CAN总线、RS485总线以及3线制RS232串口驱动的模块。为了提高应用底板EMC特性，ETA702将所有接口信号进行隔离处理。 ETA702包括的接口如下： ● 1路三线制RS232接口 ● 2路RS485总线接口 ● 2路CAN总线接口 |
ETA4232 串口通讯模块 |
| ETA4232是一款DM5028规格的串口驱动模块，需与SBC840单板计算机配套使用。ETA4232主要是实现4路TTL电平的串口信号至RS232C电平的转换。 ETA4232的特点如下： ● 4路RS232总线接口 ● 其中1路RS232可选配置为TTL电平 ● 光电隔离可选 |
ETA6485 RS485通讯模块 |
| ETA6485 是基于英创公司SBC8xx工控应用底板、符合DM5028扩展模块标准、利用ESMARC工控主板串口资源，实现6路RS485总线驱动的模块。为了提高应用底板EMC特性，ETA6485可以将所有通讯信号进行光电隔离。 ETA6485的特点如下： ● 6路RS485总线接口 ● 所有信号进行光电隔离 |
● 工控机与应用底板订购信息
应用底板与配件
型号 | 功能简介 | 1+ | 10+ | 100+ |
SBC840 | 系统底板，带双RJ45、VGA、USB等接口 | ￥360 / 片 | ￥320 / 片 | - |
ETA104 | 全隔离多功能数采模块，AD: 单端8通道/差分4通道/±2.5V/14-bit；RS232×3；RS485×2；IO×4 | ￥260 / 片 | ￥245 / 片 | - |
ETA105 | 全隔离多功能数采模块，AD: 单端8通道/0-4V/12-bit；RS232×1；RS485×1 | ￥220 / 片 | ￥210 / 片 | - |
ETA416 | I2C接口扩展模块，4路光电隔离数字输入DI，2路继电器触点输出，16路GPIO（3.3V电平） | ￥70 / 片 | ￥65 / 片 | - |
ETA702 | 全隔离通讯驱动模块，2路CAN + 2路RS485 + 1路RS232驱动模块 | ￥160 / 片 | ￥150 / 片 | - |
ETA4232 | 全隔离4路RS232驱动模块 | ￥120 / 片 | ￥115 / 片 | - |
ETA6485 | 全隔离6路RS485驱动模块 | ￥140 / 片 | ￥130 / 片 | - |
注：以上报价均为企业一般纳税人含税价
