JDA901 6网口单板工控机

资料下载



产品介绍


  JDA901工控机应用底板是英创公司基于ESMARC工控主板设计的、面向1U工控机机箱的嵌入式工控机系统应用底板。主要以网络接口、串口、CAN、I/O等资源为主,支持3G/4G通讯模块。JDA901工控机应用底板的机械尺寸为300mm x 140mm,在应用底板中分布了6个3.2mm的安装固定孔,方便与机壳固定安装,其中靠板连接器一边的固定孔连接安全接地点。JDA901工控机应用底板还配有专用的LED指示灯专用板,可以简单地指示串口、CAN、I/O以及以太网的工作状态。


  JDA901工控机应用底板的主要接口

  ● 基本网口配置:1路1000M网口 + 1路100Mbps网口

  ● 支持4路100M网口扩展(ETA8152)

  ● 1xSD卡座

  ● 1个mini PCI-e插座,支持USB接口的GPRS/4G通讯模块

  ● 2路USB接口

  ● 1路用户串口终端,mini USB-AB插座引出

  ● 6路通用串口,RS232/RS485支持

  ● 2路CAN总线

  ● 1路IRIG-B校时端口,RS485总线接入

  ● 4路空触点输出

  ● 4路空触点输入

  ● RTC后备电池座,支持CR2032电池

  ● DC5V直流电源供电

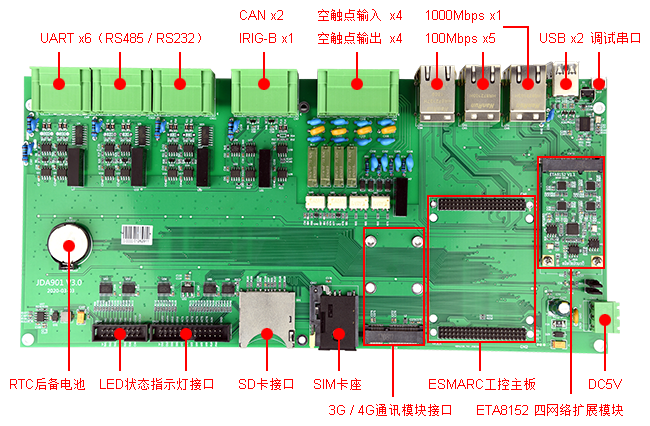

工控机底板正面视图



JDA901 + 英创工控主板

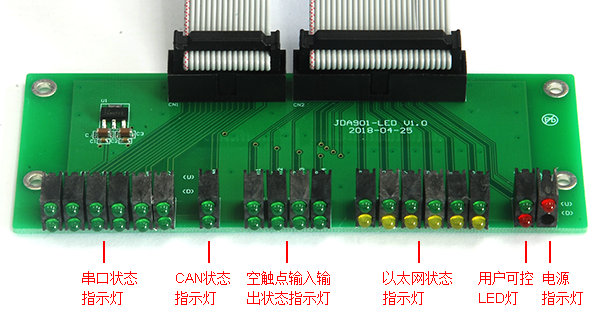

LED状态指示板

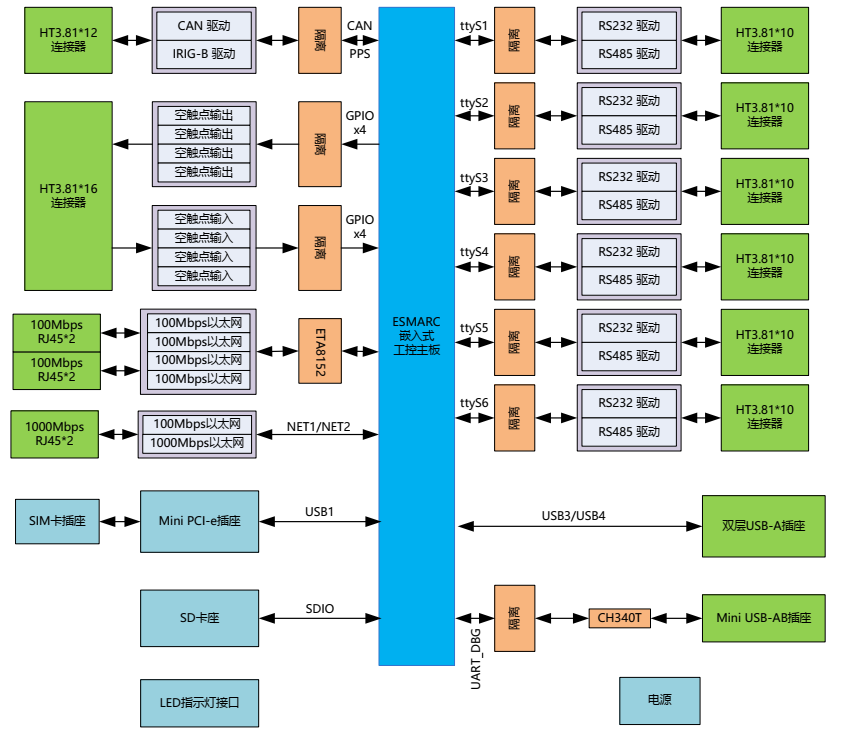

功能结构图

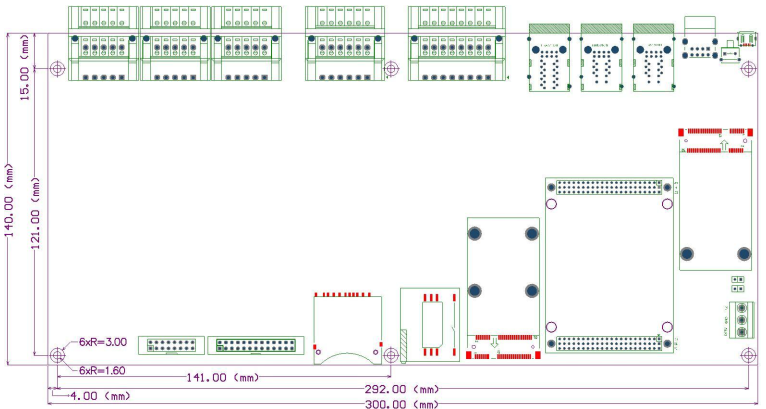

机械尺寸图

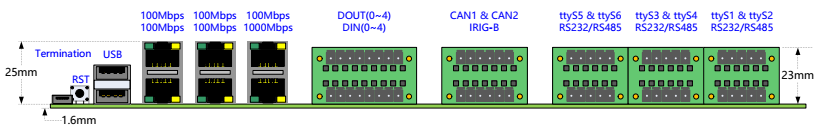

正面板结构图











订购信息


应用底板与配件

型号

功能简介

1+

10+

JDA901-MB1 V3.1

JDA901通讯管理机应用底板

¥900 / 片

¥800 / 片

JDA901-LED1

JDA901 LED前面板模块

¥60 / 片

¥50 / 片

ETA8152

4路100M 网口扩展模块

¥200 / 片

¥180 / 片


注:1、以上报价均为企业一般纳税人含税价

  2、与JDA901搭配的工控主板均只能使用Linux操作系统
