ETA830应用底板

产品介绍专用配套模块相关资料订购信息


● ETA8XX系列产品概述


  ETA8XX系列应用底板是一种基于英创ESMARC主板,可直接投入应用的小尺寸底板。ETA8XX应用底板的基本特色是在底板上引出所需的高速信号接口,如以太网络、USB、显示接口等,同时把面向工控的常规信号,如GPIO、串口、CAN等,留给用户做最后的扩展。ETA8XX应用底板通过2个IDC40双排插座(2.54mm间距)引出ESMARC主板的低速信号,这2个IDC40双排插座分别命名为ETA8XX_CN1和ETA8XX_CN2。所有型号的ETA8XX应用底板其外形尺寸均为105mm×105mm,可被大多数的客户机箱直接采用。ETA8XX应用底板需与英创ESMARC主板配合使用。


  用户在ETA8XX应用底板的基础上,对所需的低速信号进行扩展驱动,其电路就是用户专用扩展底板。专用扩展底板通过ETA8XX的2个IDC40双排插座连接在一起,就构建完成了面向应用的低成本工控整机产品。用户在二级扩展底板上通常是实现带隔离的开入开出、RS232 / RS485驱动电路、CAN总线驱动电路等,均属于成熟稳定的电路。 由此可见这样做的最大优点是大大简化了客户整机的硬件开发难度,缩短客户产品的入市时间。不失为一种高效快速的整机实现方案。



● ETA830产品介绍


  ETA830是英创公司基于ESMARC工控主板设计的、面向嵌入式通讯系统应用的扩展应用底板。主要以网络接口、USB接口、VGA显示接口、SD卡等高速信号资源为主。ETA830的机械尺寸定义为105mmx105mm,在四个角分布4个3.0mm的安装固定孔,方便与二级扩展板固定在一起,构成完整的工控系统。


  ETA830应用底板提供如下资源接口:

  ● 1路千兆网接口,兼容10Mbps/100Mbps网络

  ● 1路10Mbps/100Mbps自适应网络

  ● 2路USB主口

  ● 1路USB-OTG(内侧)

  ● mini PCIe接口,支持4G/3G/GPRS无线模块

  ● VGA显示接口

  ● RBG显示接口 (内侧)

  ● 拔插式SD卡座 (内侧)

  ● RTC后备电池座,支持CR2032电池

  ● 2个双排IDC40插座(ETA8XX_CN1和ETA8XX_CN2)


        作为快速原型整机产品,ETA830还配备有专门的铝合金机壳可供选择。

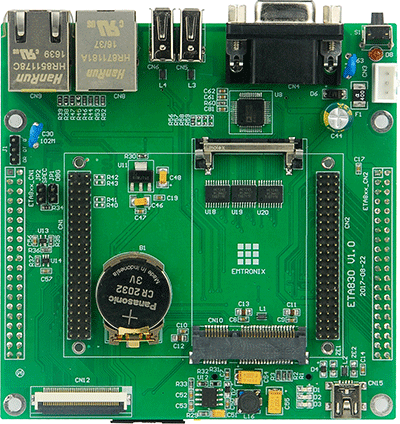

● 正面视图





● 外观示意图



ETA830-MB应用底板



ESM7000 + ETA830-MB



ESM6800 + ETA830-MB + ETA806



ESM6800 + ETA830-MB + ETA806(固定于标准铝合金机壳导槽)



ESM6800 + ETA830-MB + ETA806 + 完整机壳



● ETA8XX低速信号管脚定义



主板

信号简要描述ETA8XX_CN1信号简要描述主板
PINPIN
 防插反堵孔12+5V
 +5V34+5V
 GND电源地56GND电源地
E15DBGSLn78BD_SPECB15
E16RSTIN_OUTn910ETA8XX_RSTOUTn
A7UART1_RXD1112UART1_TXDA8
A9UART2_RXD(RS232)1314UART2_TXD(RS232)A10
B7UART3_RXD1516UART3_TXDB8
B9UART4_RXD1718UART4_TXDB10
 RSVD01920RSVD1
 RSVD22122RSVD3
D1GPIO0 / UART1_CTSn2324GPIO1 / UART1_RTSnD2
D3GPIO2 / UART5_RXD2526GPIO3 / UART5_TXDD4
D5GPIO4 / UART6_RXD2728GPIO5 / UART6_TXDD6
D7GPIO6 / PWM12930GPIO7 / PWM2D8
D9GPIO8 / PWM33132GPIO9 / PWM4D10
D11GPIO10 / CAN1_RXD3334GPIO11 / CAN1_TXDD12
D13GPIO12 / CAN2_RXD3536GPIO13 / CAN2_TXDD14
D15GPIO143738GPIO15D16
 GND电源地3940GND电源地


主板信号简要描述ETA8XX_CN2信号简要描述主板
PINPIN
 +5V12+5V
 +5V34+5V
 GND电源地56GND电源地
E2UART7_RXD78UART7_TXDE3
E4UART8_RXD910UART8_TXDE5
E6UART9_RXD1112UART9_TXDE7
E8UART10_RXD1314UART10_TXDE9
E10UART11_RXD1516UART11_TXDE11
E12UART12_RXD1718UART12_TXDE13
 RSVD41920RSVD5
 RSVD62122RSVD7
F1GPIO162324GPIO17F2
F3GPIO182526GPIO19F4
F5GPIO202728GPIO21F6
F7GPIO222930GPIO23F8
F9GPIO24 / IRQ13132GPIO25 / IRQ2F10
F11GPIO26 / I2C_SDA3334GPIO27 / I2C_SCLF12
F13GPIO28 / SPI_MISO3536GPIO29 / SPI_MOSIF14
F15GPIO30 / SPI_SCLK3738GPIO31 / SPI_CS0NF16
 GND电源地3940GND电源地



● 可支持的主板型号


  ESM7000系列  ESM6802系列  ESM6800系列  ESM335x系列  ESM928x系列
