● ETA8XX系列产品概述
ETA8XX系列应用底板是一种基于英创ESMARC主板,可直接投入应用的小尺寸底板。ETA8XX应用底板的基本特色是在底板上引出所需的高速信号接口,如以太网络、USB、显示接口等,同时把面向工控的常规信号,如GPIO、串口、CAN等,留给用户做最后的扩展。ETA8XX应用底板通过2个IDC40双排插座(2.54mm间距)引出ESMARC主板的低速信号,这2个IDC40双排插座分别命名为ETA8XX_CN1和ETA8XX_CN2。所有型号的ETA8XX应用底板其外形尺寸均为105mm×105mm,可被大多数的客户机箱直接采用。ETA8XX应用底板需与英创ESMARC主板配合使用。
用户在ETA8XX应用底板的基础上,对所需的低速信号进行扩展驱动,其电路就是用户专用扩展底板。专用扩展底板通过ETA8XX的2个IDC40双排插座连接在一起,就构建完成了面向应用的低成本工控整机产品。用户在二级扩展底板上通常是实现带隔离的开入开出、RS232 / RS485驱动电路、CAN总线驱动电路等,均属于成熟稳定的电路。 由此可见这样做的最大优点是大大简化了客户整机的硬件开发难度,缩短客户产品的入市时间。不失为一种高效快速的整机实现方案。
● ETA820产品介绍
ETA820是英创公司基于ESMARC工控主板设计的、面向嵌入式通讯系统应用的扩展应用底板。主要以网络接口、USB接口、HDMI显示接口、SD卡等高速信号资源为主。ETA820的机械尺寸定义为105mmx105mm,在四个角分布4个3.0mm的安装固定孔,方便与机壳固定安装。ETA820主要是与ESM6802带HDMI接口型号的主板配合使用。
ETA820评估底板提供如下资源接口:
● 1路千兆网接口,兼容10Mbps/100Mbps网络
● 1路10Mbps/100Mbps自适应网络
● 3路USB主口
● 1路USB-OTG(内侧)
● mini PCIe接口,支持4G/3G/GPRS无线模块
● HDMI显示接口
● LVDS显示接口 (内侧)
● 拔插式SD卡座 (内侧)
● RTC后备电池座,支持CR2032电池
● 2个双排IDC40插座(ETA8XX_CN1、ETA8XX_CN2)

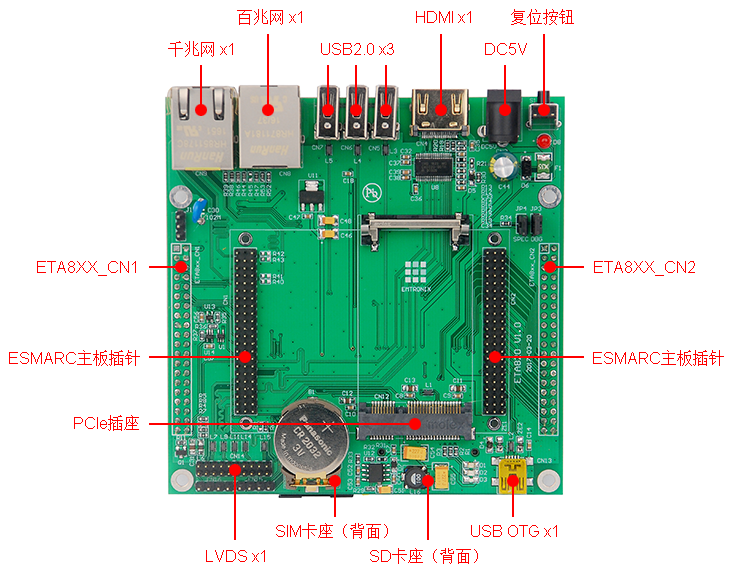

● 正面视图
● 连接示意图

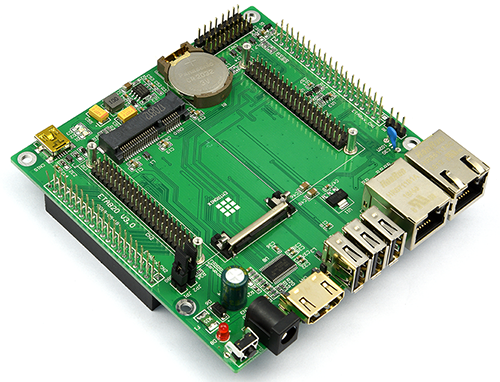

ETA820

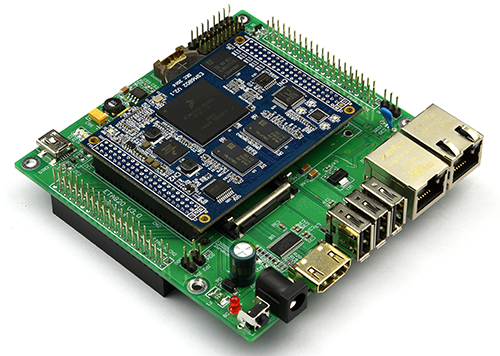

ESM6802 + ETA820

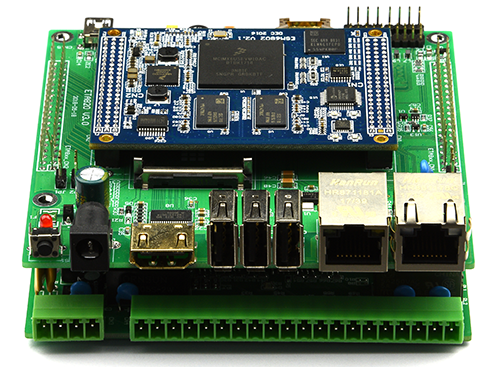

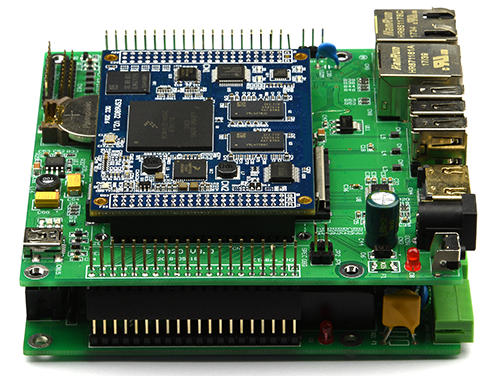

ESM6802 + ETA820 + ETA806
● 管脚信号定义
主板 | 信号简要描述 | ETA8XX_CN1 | 信号简要描述 | 主板 | |
PIN | PIN | ||||
防插反堵孔 | 1 | 2 | +5V | ||
+5V | 3 | 4 | +5V | ||
GND电源地 | 5 | 6 | GND电源地 | ||
E15 | DBGSLn | 7 | 8 | BD_SPEC | B15 |
E16 | RSTIN_OUTn | 9 | 10 | ETA8XX_RSTOUTn | |
A7 | UART1_RXD | 11 | 12 | UART1_TXD | A8 |
A9 | UART2_RXD(RS232) | 13 | 14 | UART2_TXD(RS232) | A10 |
B7 | UART3_RXD | 15 | 16 | UART3_TXD | B8 |
B9 | UART4_RXD | 17 | 18 | UART4_TXD | B10 |
RSVD0 | 19 | 20 | RSVD1 | ||
RSVD2 | 21 | 22 | RSVD3 | ||
D1 | GPIO0 / UART1_CTSn | 23 | 24 | GPIO1 / UART1_RTSn | D2 |
D3 | GPIO2 / UART5_RXD | 25 | 26 | GPIO3 / UART5_TXD | D4 |
D5 | GPIO4 / UART6_RXD | 27 | 28 | GPIO5 / UART6_TXD | D6 |
D7 | GPIO6 / PWM1 | 29 | 30 | GPIO7 / PWM2 | D8 |
D9 | GPIO8 / PWM3 | 31 | 32 | GPIO9 / PWM4 | D10 |
D11 | GPIO10 / CAN1_RXD | 33 | 34 | GPIO11 / CAN1_TXD | D12 |
D13 | GPIO12 / CAN2_RXD | 35 | 36 | GPIO13 / CAN2_TXD | D14 |
D15 | GPIO14 | 37 | 38 | GPIO15 | D16 |
GND电源地 | 39 | 40 | GND电源地 |
主板 | 信号简要描述 | ETA8XX_CN2 | 信号简要描述 | 主板 | |
PIN | PIN | ||||
+5V | 1 | 2 | +5V | ||
+5V | 3 | 4 | +5V | ||
GND电源地 | 5 | 6 | GND电源地 | ||
E2 | UART7_RXD | 7 | 8 | UART7_TXD | E3 |
E4 | UART8_RXD | 9 | 10 | UART8_TXD | E5 |
E6 | UART9_RXD | 11 | 12 | UART9_TXD | E7 |
E8 | UART10_RXD | 13 | 14 | UART10_TXD | E9 |
E10 | UART11_RXD | 15 | 16 | UART11_TXD | E11 |
E12 | UART12_RXD | 17 | 18 | UART12_TXD | E13 |
RSVD4 | 19 | 20 | RSVD5 | ||
RSVD6 | 21 | 22 | RSVD7 | ||
F1 | GPIO16 | 23 | 24 | GPIO17 | F2 |
F3 | GPIO18 | 25 | 26 | GPIO19 | F4 |
F5 | GPIO20 | 27 | 28 | GPIO21 | F6 |
F7 | GPIO22 | 29 | 30 | GPIO23 | F8 |
F9 | GPIO24 / IRQ1 | 31 | 32 | GPIO25 / IRQ2 | F10 |
F11 | GPIO26 / I2C_SDA | 33 | 34 | GPIO27 / I2C_SCL | F12 |
F13 | GPIO28 / SPI_MISO | 35 | 36 | GPIO29 / SPI_MOSI | F14 |
F15 | GPIO30 / SPI_SCLK | 37 | 38 | GPIO31 / SPI_CS0N | F16 |
GND电源地 | 39 | 40 | GND电源地 |
● 可支持的主板型号
在ETA820的基础上,针对具体的工控接口需求,对从ETA8XX_CN1和ETA8XX_CN2插座引出的部分信号加以驱动,所形成的应用电路板采用与ETA820相同的板卡尺寸,最终构成双层结构的工控整机。ETA806就是这样的一款工控接口驱动电路,作为客户设计自己的接口驱动板的参考。
● ETA806产品介绍
ETA806是ETA8xx系列2级应用底板,板载资源以串口通讯总线、I/O资源为主,并支持给整个系统提供电源。ETA806的端口信号均使用3.81mm间距板连接件,机械尺寸定义为105mmx105mm,在四个角分布4个3.0mm的安装固定孔,可方便地与ETA820连接在一起,形成双层架构的工控整机。
ETA806应用底板的资源:
● 2路继电器空触点输出
● 2路空触点输入
● 4路RS485总线
● 1路RS422总线
● 1路RS232
● 1路CAN总线
● 1路TTL,3线制串口
● 5x5矩阵键盘接口
● 隔离/非隔离电源系统

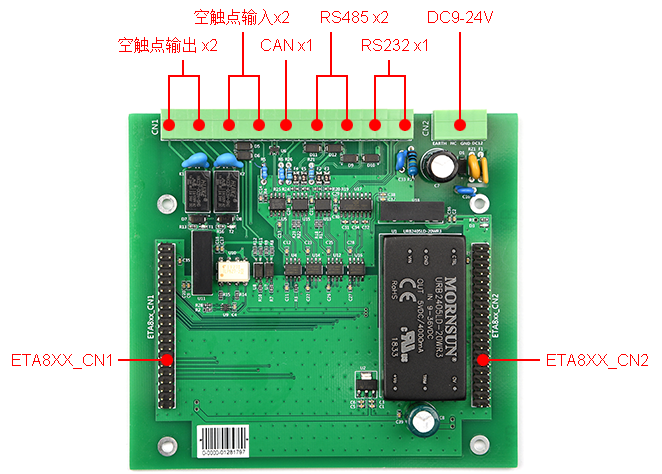

● 正面视图
ETA806可硬件配置实现以下常规资源选择:
配置1 | 配置2 | 配置3 | 配置4 | 配置5 |
2路继电器空触点输出 | 2路继电器空触点输出 | 2路继电器空触点输出 | 2路继电器空触点输出 | 2路继电器空触点输出 |
2路空触点输入 | 4路RS485总线 | 2路空触点输入 | 4路RS485总线 | 2路RS422 |
2路RS485总线 | 2路RS485总线 | |||
1路RS232 | 1路RS232 | 1路RS422 | 1路RS422 | |
1路CAN总线 | 1路CAN总线 | 1路CAN总线 | 1路CAN总线 | 1路CAN总线 |
1路3线制串口 | 1路3线制串口 | 1路3线制串口 | 1路3线制串口 | 1路3线制串口 |
矩阵键盘接口 | 矩阵键盘接口 | 矩阵键盘接口 | 矩阵键盘接口 | 矩阵键盘接口 |
● 连接示意图
● 工控机与应用底板订购信息
工控机
型号 | 功能简介 | 1+ | 10+ |
ETA820-6802(商业级) | ETA820 + ESM6802(商业级) | ¥1120 / 套 | ¥1020 / 套 |
应用底板与配件
型号 | 功能简介 | 1+ | 10+ | 100+ |
ETA820 | 工控机底板,配置HDMI、双网口、USB等接口 | ¥240 / 片 | ¥240 / 片 | ¥220 / 片 |
ETA806-N | ETA806应用底板,无隔离电源 | ¥360 / 片 | ¥360 / 片 | ¥320 / 片 |
ETA806-20 | ETA806应用底板,20W隔离电源 | ¥520 / 片 | ¥520 / 片 | ¥490 / 片 |
125mm x 51mm x 153mm(W x H x D) | - | - | - |
注:1、以上报价均为企业一般纳税人含税价
2、提供ETA8xx机箱-I型加工图纸,客户可自行加工,图纸资料请咨询英创以获取
3、ETA806配置选择如下:
配置1 | 配置2 | 配置3 | 配置4 | 配置5 |
2路继电器空触点输出 | 2路继电器空触点输出 | 2路继电器空触点输出 | 2路继电器空触点输出 | 2路继电器空触点输出 |
2路空触点输入 | 4路RS485总线 | 2路空触点输入 | 4路RS485总线 | 2路RS422 |
2路RS485总线 | 2路RS485总线 | |||
1路RS232 | 1路RS232 | 1路RS422 | 1路RS422 | |
1路CAN总线 | 1路CAN总线 | 1路CAN总线 | 1路CAN总线 | 1路CAN总线 |
1路3线制串口 | 1路3线制串口 | 1路3线制串口 | 1路3线制串口 | 1路3线制串口 |
矩阵键盘接口 | 矩阵键盘接口 | 矩阵键盘接口 | 矩阵键盘接口 | 矩阵键盘接口 |
