SBC850单板计算机

产品介绍相关资料订购信息


● SBC850产品介绍


  SBC850应用底板,是一款针对常规工控应用需求设计的模块化单板工控计算机。其主要特点是可以根据应用需求,灵活配置不同处理能力的CPU主板模块、无线通讯模块、以及工控接口模块。SBC850单板计算机底板继承了英创公司ESMARC EVB评估底板的技术特色,可支持英创公司ESMARC全系列的CPU主板,此外还具有以下技术特点:

  ● 应用底板可以使用DC5V或DC12V电源输入,更加适用于整机集成

  ● 应用底板配置了常规标准接口:三种显示接口(RGB/LVDS/VGA)、RJ45太网口、双USB端口

  ● SFP光纤接口,支持SFP光纤模块(1.25Gbps, 1310nm)

  ● 14位3.81mm工控接口端子与内部不同接口驱动模块相连,实现不同的工控接口,如RS485、RS232、CAN、继电器、ADC/DAC等

  ● 作为可选功能,在SBC850上设计了基于I2C总线的5x5矩阵键盘口和一个独立的高精度实时钟(RX8025)

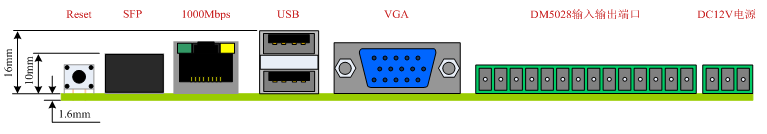

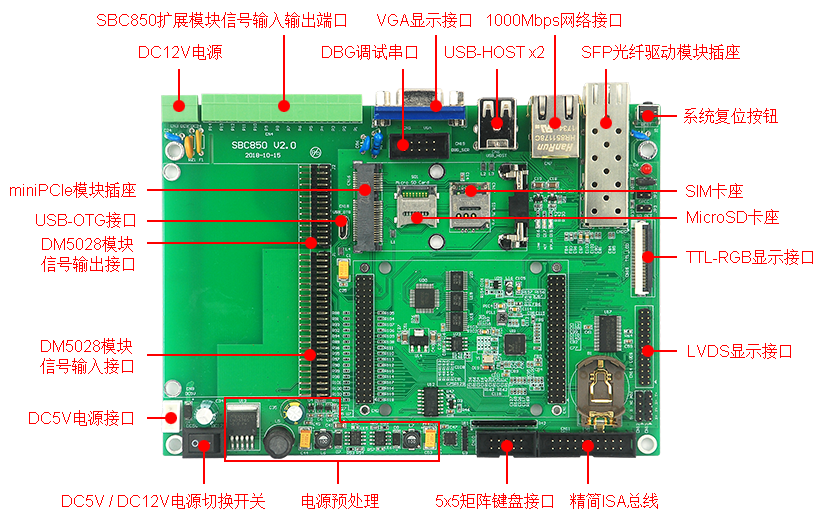

● 正面视图





● 与主板以及功能模块连接示意图

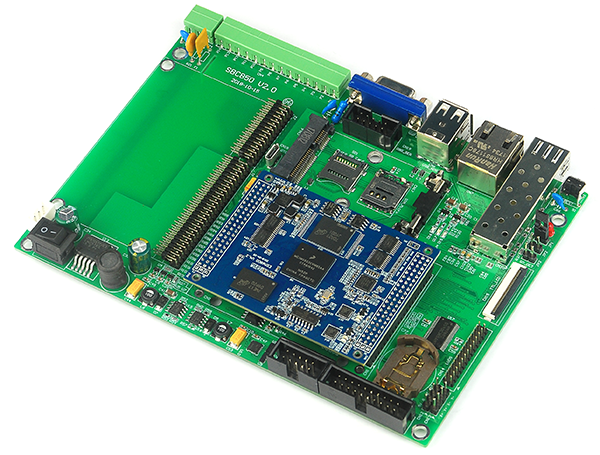

SBC850 + ESM6800



● 配套产品信息


可支持的主板(ESMARC规格:74mm×54mm)

主板型号简要介绍
ESM7000

1GHz Cortex-A7双核CPU i.MX7D,预装WEC7 / Linux-4.9.11,支持千兆网,PCIe 2.1 x1高速接口 / 高速ISA总线接口,低功耗

ESM6800(H/E)

528MHz Cortex-A7 CPU i.MX6UL,双网口、双CAN、12路UART串口,Linux-4.1.15操作系统,支持快速启动,以低功耗、低成本为特色

ESM928x

454MHz ARM926ES-J CPU i.MX283 / i.MX287,预装WinCE 6.0 / Linux-4.1.14,低成本

ESM335x

600MHz / 1GHz Cortex-A8 CPU AM3352 / AM3354,预装WEC7 / Linux-4.1.6,双百兆网

ESM6802(G)

800MHz / 1GHz Cortex-A9双核CPU i.MX6DL,预装WEC7 / Linux-4.1.15,千兆、百兆双网口


可支持的无线通讯模块(mini PCIe模块)

模块型号简要介绍
华为ME909S-821全网通4G模块
中兴ME3630全网通4G模块
华为MU709s联通WCDMA 3G模块
中兴MC2716电信CDMA2000 3G模块
移远M26移动、联通GPRS模块


可支持的工控I/O模块(DM5028规格:80mm×50mm)

模块型号简要介绍
ETA416数字I/O驱动模块,支持4路光隔数字输入,2路继电器触点输出,16路GPIO。模块内部使用ESMARC工控主板上I2C总线接口进行扩展
ETA105全隔离的多功能工控接口模块,包括8路AD采集(0 - 4V/12bit);1路RS485、1路RS232
ETA702全隔离通讯接口驱动模块,包括2路CAN接口、2路RS485、1路RS232
ETA104全隔离的多功能工控接口模块,包括8路单端或4路差分AD采集(0 - 2.5V/14bit),3路RS232,2路RS485



● 功能结构图


sbc850功能结构图



● 机械尺寸图
