ES6210工控主板

Cortex-A7 CPU i.MX6UL,Linux-4.1.15

256MB DDR3 + 256MB NandFlash


mini PCIe尺寸,板载AP6210 WiFi/蓝牙模块,支持标准的WiFi、蓝牙网络通讯以及WiFi热点(AP)功能,可用作物联网(loT)设备的核心平台

百片价
¥260/片
产品介绍开发套件相关资料订购信息

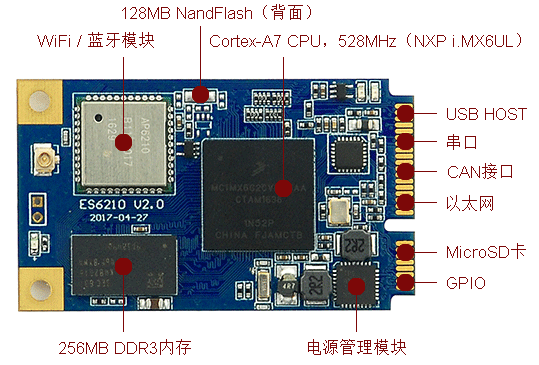

● 正面视图





● 操作系统与开发工具



操作系统
开发环境
编程语言


linux.gif qt.gif


Linux + Qt
Eclipse
C/C++




● 技术指标



核心单元

串口通讯配置



● 528MHz主频的Cortex-A7 CPU

● 核心芯片为NXP的i.MX6UL

● 256MB DDR3系统内存,用户可用空间约228MB

● 256MB FLASH存储器,其中用户文件空间200MB

● 1路USB主口,支持U盘即插即用

● 板载WiFi/蓝牙模块,并可作为AP使用

● SD卡接口,支持SDHC格式存储(最大32GB)

● 硬件看门狗(WDT),防止系统死锁




● 总共2路用户可用串口,为高速串口,波特率可达3Mbps

   ttyS1,高速串口,3线制,TTL电平接口

   ttyS2,高速串口,3线制,TTL电平接口

   ttyS0,调试串口,固定参数:115200bps、8-N-1


其他通讯接口

数字及模拟监控单元



● 1路以太网接口,10M/100M自适应

● 1路USB 高速主控接口(HOST)

● 1路I2C接口,主控模式,最高波特率400kbps,与GPIO

   复用管脚

● 2路PWM输出,每路输出频率、占空比均可独立设置,

   与GPIO复用管脚




● 10位通用GPIO0 – GPIO9,输入输出独立可控


电源及模块机械参数

Linux平台基本软件环境



● 供电电压:+3.3V±5%,平均工作电流120mA

● 工作温度:-10℃至60℃;工业级(-40℃至80℃)可选

● 模块外形尺寸:30mm×51mm,板到板高度:5.5mm

● mini PCI-e标准接口,52芯金手指插件



● 预装Linux-4.1.15操作系统,完备的设备驱动程序

● 基于Windows平台的eclipse集成开发环境直接开发应用● 基于Windows平台的NFS,让程序调试极为方便

● 支持Telnet、FTP等常规系统调试管理手段

● 预装SQLite3数据库

● 预装Modbus协议(包括Modbus/TCP)

● 多种面向应用的典型应用框架程序源码
