    • EM9280 工控主板



    • 飞思卡尔iMX28系列CPU，454MHz主频
    • 128MB DDR2系统内存，128MB FLASH
    • 操作系统：WinCE 6.0 / Linux



    • 工业标准TFT LCD接口
    • 1路10M/100M快速以太网接口
    • 8路标准UART串口
    • 1路高速USB2.0 HOST接口
    • 1路高速USB OTG接口
    • 1路I2C接口
    • 1路SPI接口
    • 2路AD采集通道
    • 32位通用GPIO，各位独立可控



    • VS2008 / VS2005 / eclipse开发环境
    • 支持以太网、USB接口方式的应用程序源码调试
    • Telnet方式登录 / FTP、ActiveSync方式文件管理
    • 所有接口均提供标准驱动程序接口API
    产品介绍开发套件相关资料订购信息

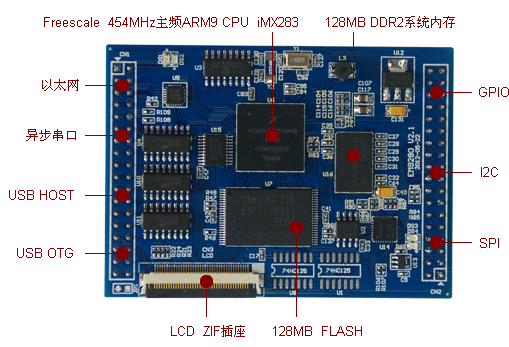

    •  正面视图：





    •  可预装操作系统：        Windows CE 6.0            Linux-3.9.7



    •  技术指标：

    CPU单元

    通讯接口配置


    • 飞思卡尔iMX28系列ARM9 CPU，454MHz主频
    • 128MB DDR2系统内存，用户可用空间大于100MB
    • 128MB FLASH存储器，用户文件空间75MB
    • USB接口支持U盘即插即用
    • 实时时钟RTC，具有掉电保护功能
    • 硬件看门狗（WDT），防止系统死锁
    • 调试串口
    • 支持MicroSD卡（可选）
    • 1路以太网接口，10M/100M自适应
    • 1路USB 高速主控接口（HOST）
    • 1路USB OTG接口，支持微软的ActiveSync通讯协议
    • 8路标准UART串口，其中COM2–COM6为高速口，波特率可达3Mbps
      COM2：支持RTS/CTS硬件流控，推荐作为无线通讯模块接口
      COM3：3线制，RS232电平接口（TTL电平可选）
      COM4–COM6：3线制，TTL电平接口；其中COM6与GPIO复用管脚
      COM7–COM9：3线制，TTL电平接口；低速串口，可作为RS485接口
    • 1路I2C接口，主控模式，最高波特率400kbps，与GPIO复用管脚
    • 1路SPI接口，主控半双工模式，最高波特率10Mbps，与GPIO复用管脚



    显示单元

    数字与模拟监控单元


    • 缺省配置为TFT彩色LCD接口（RGB各6-bit + 同步时钟信号）
    • 彩色显示分辨率，从320×240至1024×768的各种规格均可支持
    • 典型单色显示分辨率：160×160，4-bit灰度级
    • 直接支持4线制电阻触摸屏


    • 32位通用GPIO0–GPIO31，各位方向独立可控
    • 部分GPIO与系统的其他通讯功能复用管脚
    • 支持中断触发的数字输入状态监测功能
    • GPIO24–GPIO27支持外部中断触发功能，上升沿有效
    • 2路低速AD采集通道，AD分辨率为12-bit
    • 支持对主板环境温度、供电电压的实时监测



    电源及模块机械参数

    基本软件环境


    • 供电电压：+5V±5%，平均工作电流170mA
    • 工作温度：-10℃至60℃；工业级（-40℃至80℃）可选
    • 模块外形尺寸：74mm×53mm
    • 2个36芯坚固IDC双排插针（0.1”）对称分布于模块的两侧
    • 独立LCD显示接口，ZIF40插座，英创标准信号定义


    • 预装Windows CE6.0实时多任务操作系统
    • 提供相应SDK开发包，包括各种接口驱动程序API
    • 支持VS2005应用程序集成开发环境
    • 采用BinFS文件系统，启动时间缩短至7秒水平
    • 支持以太网口（TCP/IP）、USB口（ActiveSync）应用程序源码调试
    • 支持telnet、FTP、Web等常规网络应用
    • 支持ActiveSync方式的文件管理及微软的远程调试工具集
    • 支持用户自行修改开机启动画面
    • 提供典型应用参考程序源码





    •  功能框图：
