● SBC860产品介绍
SBC860是一款模块化工控单板计算机应用底板，可搭载英创ESMARC规范的各种工控主板。为了满足不同的工业应用接口需求，SBC860应用底板可以利用专用的扩展端口，连接多个扩展模块，如串口、CAN、I/O等，从而实现工业应用所需端口资源的灵活配置。此外，SBC860配置了mini PCIe模块插座，可支持基于USB接口的4G/WiFi无线通讯模块。
SBC860底板的主要接口：
● 1路1000Mbps网络接口，兼容100Mbps/10Mbps网络
● 1路100Mbps网络接口
● 2路USB主口
● 1路USB-OTG
● RTC后备电池座，支持CR2032电池
● mini PCIe接口插座，支持基于USB的4G / WiFi模块，支持PCIe×1高速接口
● VGA显示接口
● 支持1个独立高精度实时钟RX8025T
● 精简ISA总线接口，支持ETA508/ETA503串口扩展模块
● 1个I2C总线输出接口，实现I/O资源扩展
● 4个串行通讯总线输出接口，最多可引出14路UART以及2路CAN
● DC5V电源供电

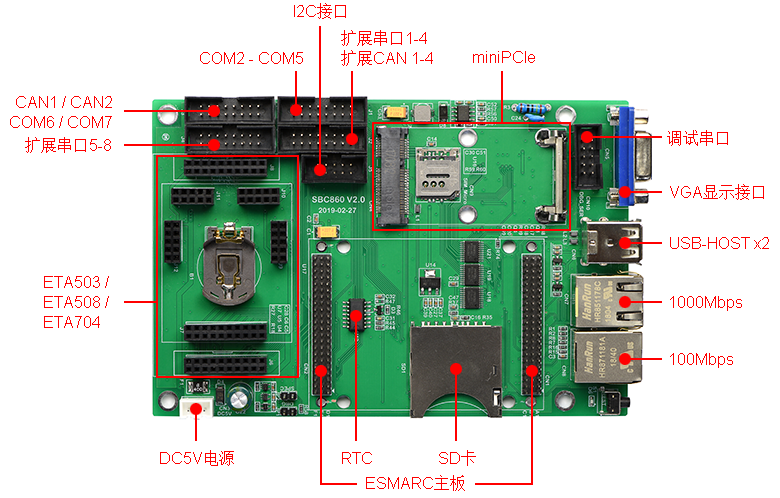

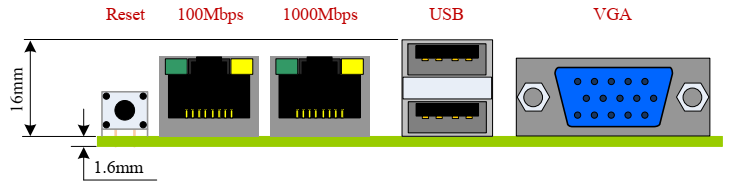

● 正面视图

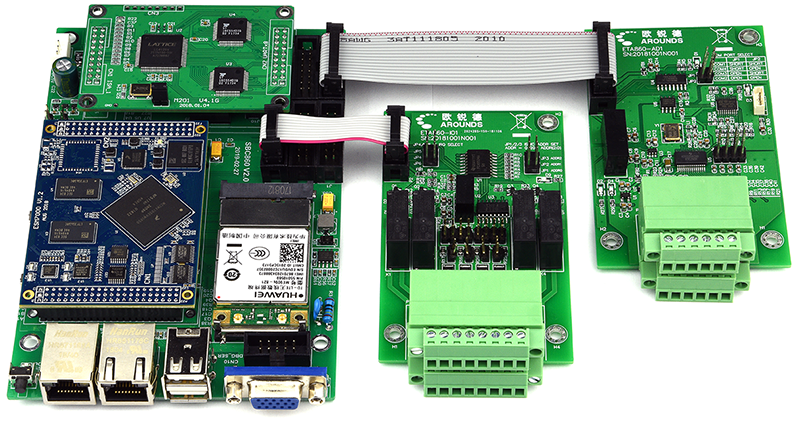

● 与主板以及功能模块连接示意图
SBC860 + ESM7000 + IO模块 + AD模块
● 配套产品信息
可支持的主板（ESMARC规格：74mm×54mm）
| 主板型号 | 简要介绍 |
| ESM7000系列 | 1GHz Cortex-A7双核CPU i.MX7D，预装WEC7 / Linux-4.9.11，支持千兆网+百兆网，高速ISA总线接口，低功耗 |
| ESM6800系列 | 528MHz Cortex-A7 CPU i.MX6UL，双网口、双CAN、12路UART串口，Linux-4.1.15操作系统，支持快速启动，以低功耗、低成本为特色 |
| ESM928x | 454MHz ARM926ES-J CPU i.MX283 / i.MX287，预装WinCE 6.0 / Linux-4.1.14，低成本 |
| ESM335x | 600MHz / 1GHz Cortex-A8 CPU AM3352 / AM3354，预装WEC7 / Linux-4.1.6，双百兆网 |
| ESM6802 | 800MHz / 1GHz Cortex-A9双核CPU i.MX6DL，预装WEC7 / Linux-4.1.15，千兆、百兆双网口 |
可支持的无线通讯模块（mini PCIe模块）
| 模块型号 | 简要介绍 |
| 华为ME909S-821 | 全网通4G模块 |
| 中兴ME3630 | 全网通4G模块 |
| 华为MU709s | 联通WCDMA 3G模块 |
| 中兴MC2716 | 电信CDMA2000 3G模块 |
| 移远M26 | 移动、联通GPRS模块 |
可支持的工控I/O模块（DM5028规格：80mm×50mm）
| 模块型号 | 简要介绍 |
| SBC860-IO1 | 4路DI（带光电隔离）、4路开关量输出；I2C扩展接口。SBC860系统最多可支持4个IO扩展模块 |
| SBC860-S1 | 2路带隔离的UART串口驱动模块，支持RS232或RS485接口模式可选。SBC860系统最多可同时支持6个串口驱动模块 |
| SBC860-AD1 | 8路单端输入AD转换模块（0～5V，12bit），通过串口（115200-8-1-N）与SBC860主机相连 |
| SBC860-C1 | 2路带隔离的CAN总线驱动模块，支持波特率50kbps - 1Mbps。SBC860最多可同时支持3个CAN驱动模块 |
| SBC860-AV1 | 8路视频（基带）+ 2路音频RCA端子输入模块，其接入信号可直接与miniPCIe规格的ETA6869视频模块相连 |

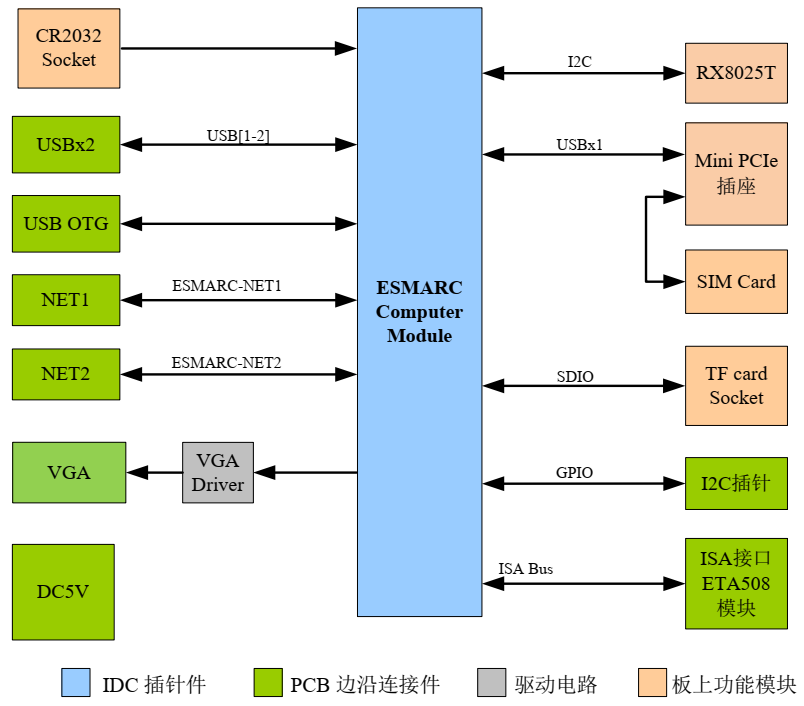

● 功能结构图

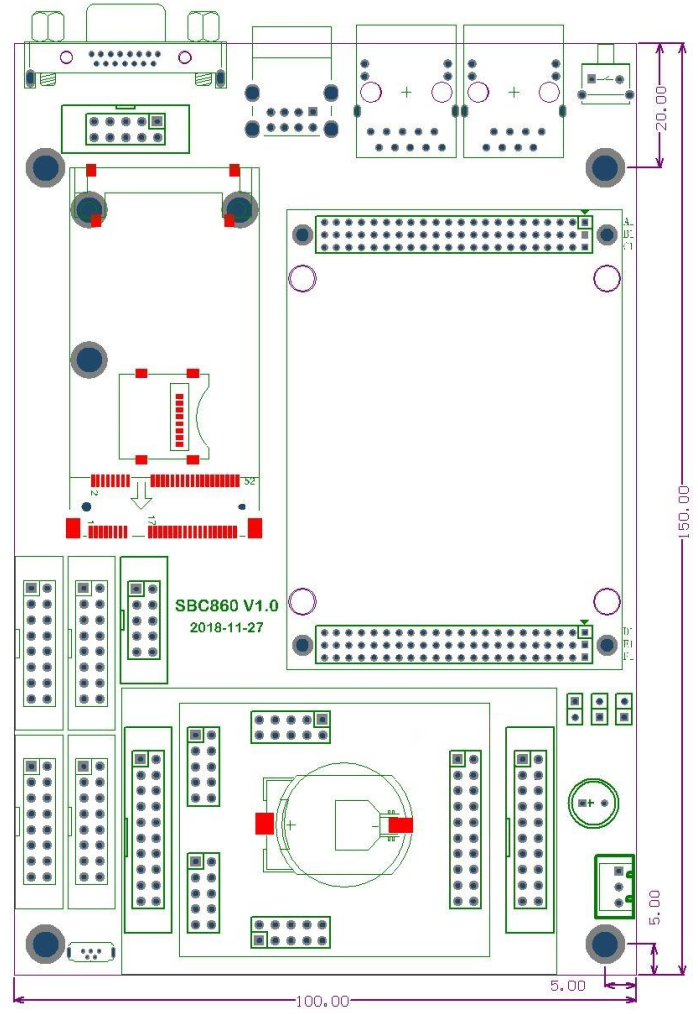

● 机械尺寸图
