    • EM9380 工控主板



    • 主CPU：FreeScale iMX283（454MHz）
    • 从CPU：64MHz Cortex-M3
    • 128MB DDR2系统内存，128MB FLASH
    • 操作系统：WinCE 6.0



    • 工业标准TFT LCD接口
    • 1路10M/100M快速以太网接口
    • 8路标准UART串口
    • 3路USB_HOST / 1路USB_OTG / 支持WiFi
    • 1路I2C / 1路SPI / 16位GPIO / 8路AD
    • 25us典型实时控制周期



    • VS2008 / VS2005开发环境
    • 支持以太网、USB接口方式的应用程序源码调试
    • Telnet方式登录 / FTP、ActiveSync方式文件管理
    产品介绍开发套件相关资料订购信息

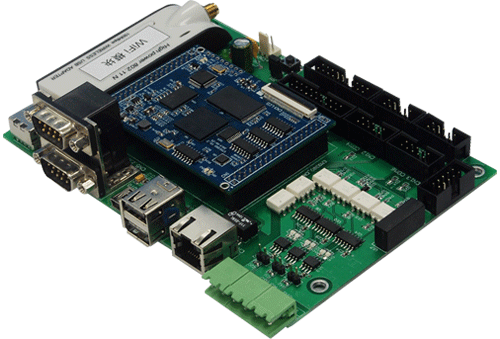

    •  正面视图：





    •  可预装操作系统：        Windows CE 6.0



    •  技术指标：

    CPU单元

    通讯接口配置


    • 454MHz工业级ARM9作为主CPU
    • 64MHz Cortex-M3作为从CPU
    • 配备128MB 系统内存，用户可用空间大于100MB
    • 128MB FLASH存储器，其中用户文件空间75MB
    • 预装Windows CE6.0实时多任务操作系统
    • 采用BinFS文件系统，系统启动时间7秒
    • 内置硬件协处理器，支持实时控制应用
    • 25us典型实时控制周期
    • 实时时钟RTC，具有掉电保护功能
    • 硬件看门狗（WDT），防止系统死锁
    • 1路10M/100M自适应以太网接口，支持telnet、FTP、Web等常规网络应用
    • 3路USB高速主控接口（HOST），USB2.0规范
    • 1路USB OTG接口，支持微软的ActiveSync及远程桌面功能
    • 支持WiFi通讯模块、3G通讯模块扩展
    • 8路标准UART串口，其中5路为高速串口，波特率可达3Mbps
      COM2：支持RTS/CTS硬件流控
      COM3：3线制，RS232电平接口
      COM4–COM6：3线制，TTL电平接口；其中COM6与GPIO复用管脚
      COM7–COM9：3线制，TTL电平接口；低速串口，可作为RS485接口
    • 1路I2C接口，主控模式，最高波特率400kbps，与GPIO复用管脚
    • 1路SPI接口，主控半双工模式，最高波特率10Mbps，与GPIO复用管脚
    • 2路PWM输出，与GPIO复用管脚
    • 4路外部中断触发功能，上升沿有效
    • 调试串口：3线制，RS232电平，固定115200-8-N-1



    显示单元

    实时控制单元


    • TFT彩色LCD接口（RGB各6-bit + 同步时钟信号）
    • 支持显示分辨率：480×272至1024×768
    • 用户可配置开机画面
    • 支持4线制电阻触摸屏


    • 16位GPIO（GPIO0 – GPIO16）支持实时控制
    • 4路PWM脉冲输出，与GPIO复用管脚
    • 8路单端AD，可配置成4路差分输入，与GPIO复用管脚
    • AD分辨率12-bit，最高采样率1Msps
    • 3路内部定时器，支持实时控制、脉冲计数等功能
    • 实时控制功能的超快速启动（小于1秒）



    电源及模块机械参数

    基本软件环境


    • 供电电压：+5V±5%，平均工作电流260mA
    • 工作温度：-10℃至60℃；工业级（-40℃至80℃）可选
    • 支持对主板环境温度、供电电压的实时监测
    • 模块外形尺寸：74mm×53mm
    • 2个36芯坚固IDC双排插针（0.1”）对称分布于模块的两侧
    • 独立LCD显示接口，ZIF40插座，英创标准信号定义


    • 提供相应SDK开发包，包括各种接口驱动程序API
    • Visual Studio集成开发环境，同时支持应用程序和实时控制程序
    • 支持以太网口（TCP/IP）、USB口（ActiveSync）应用程序源码调试
    • 提供典型应用参考程序源码
    • 实时控制框架范例程序（可选），支持用户专用控制功能开发
