  • EM9283工控主板

    产品介绍开发套件相关资料订购信息

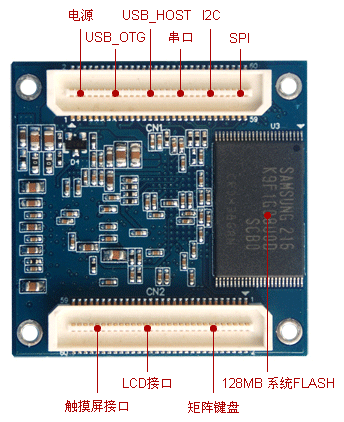

    ● 正面视图




    ● 操作系统与开发工具



    操作系统
    开发环境
    编程语言



    WinCE 6.0
    VS2005
    C/C++C#



    ● 技术指标


    CPU单元

    通讯接口配置


    ● Freescale 454MHz主频ARM9 CPU:iMX283

    ● 128MB DDR2系统内存,用户可用空间大于100MB

    ● 128MB FLASH存储器(512MB可选)

    ● USB接口支持U盘即插即用

    ● SD卡接口,支持SDHC大容量存储

    ● 实时时钟RTC

    ● 硬件看门狗(WDT),防止系统死锁



    ● 5路标准UART高速串口,其波特率可达3Mbps

      COM2,支持RTS/CTS硬件流控,推荐作为无线通讯模块

      接口

      COM3–COM4:3线制TTL电平

      COM5–COM6:3线制TTL电平接口;与GPIO复用管脚

    ● 1路USB 高速主控接口(HOST)

    ● 1路USB OTG接口,支持微软的ActiveSync通讯协议

    ● 1路I2C接口,主控模式,最高波特率400kbps,与GPIO

       复用管脚

    ● 1路SPI接口,主控半双工模式,最高波特率10Mbps,与

       GPIO复用管脚

    ● 1路调试串口(115200bps,8-N-1)


    人机交互单元

    数字及模拟监控单元


    ● 多功能LCD接口,支持彩色或单色LCD显示

    ● 缺省配置为单色LCD,分辨率160×160,4-bit灰度级

    ● 彩色LCD接口规范:RGB各6-bit + 同步时钟信号

    ● 典型彩色显示分辨率:800×480、640×480、480×272

    ● 直接支持4线制电阻触摸屏



    ● 32位通用GPIO0–GPIO31,各位方向独立可控

    ● 部分GPIO与系统的其他通讯功能复用管脚

    ● 2路低速AD采集通道,AD分辨率为12-bit

    ● 支持对CPU温度、主板环境温度、供电电压的实时监测


    电源及模块机械参数

    基本软件环境


    ● 主供电电源:Li-ION电池,典型规格:1800mAH

    ● 典型工作时间:14.5小时(常规应用环境)

    ● 充电电源:+5V,支持USB电源充电方案

    ● +5V充电:最大充电电流500mA;典型充电时间:3.5小时

    ● USB充电:最大充电电流300mA;典型充电时间:6小时

    ● 工作温度:-10℃至60℃

    ● 模块外形尺寸:40mm×40mm;板间高度:4mm

    ● 连接器规格:60芯0.8mm间距AXN双排插座

    ● 连接器特色:波纹触点结构,抗振动冲击

    ● 连接器位置:2个AXN插座对称分布于模块的两侧



    ● 预装Windows CE6.0实时多任务操作系统

    ● 提供相应SDK开发包,包括各种接口驱动程序API

    ● 支持VS2005应用程序集成开发环境

    ● 支持ActiveSync方式的应用程序源码调试及文件远程管理

    ● 支持用户自行修改开机启动画面和关机画面

    ● 提供典型应用参考程序源码
