飞思卡尔iMX25系列CPU,400MHz主频
64MB DDR2系统内存,128MB FLASH
操作系统:WinCE 6.0
BinFS文件系统,实现系统快速启动
工业标准TFT LCD接口
1路10M/100M快速以太网接口
4路标准UART串口
1路高速USB2.0 HOST接口
1路高速USB OTG接口
2路CAN接口
2路AD采集通道,分辨率12-bit
支持SPI、I2C接口操作
精简ISA总线,支持用户功能扩展
32位通用GPIO,各位独立可控
板载Micro SD卡插座,支持大容量存储
VS2005开发环境,支持VC、C#等语言开发
支持以太网、USB接口方式的应用程序源码调试
Telnet方式登录 / FTP、ActiveSync方式文件管理
所有接口均提供标准驱动程序接口API
产品介绍 | 开发套件 | 相关资料 | 订购信息 |

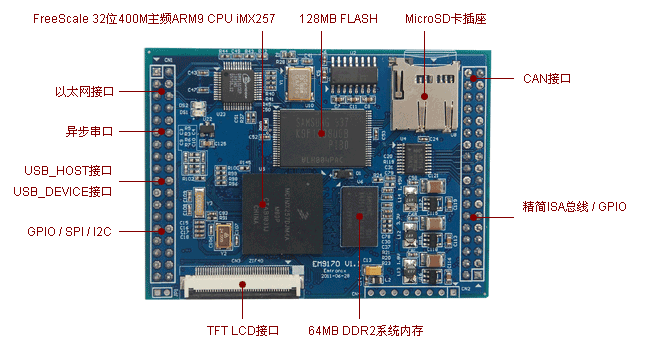

● 正面视图:
● 可预装操作系统:
● 技术指标:
CPU单元 | 通讯接口配置 |
● 飞思卡尔iMX25系列ARM9 CPU,400MHz主频 ● 64MB DDR2系统内存,其中用户可用空间40MB ● 128MB FLASH存储器,其中用户文件空间80MB ● 提供标准MicroSD卡插座,支持SD2.0大容量SD卡 ● USB接口支持U盘即插即用 ● 实时时钟RTC,具有掉电保护功能 ● 支持USB虚拟串口功能 ● 支持USB外接3G网卡 | ● 1路100M快速以太网接口 ● 1路USB2.0 高速HOST接口,支持转多个USB口 ● 1路USB OTG接口,支持微软ActiveSync通讯协议 ● 4路标准UART串口 COM2,带RTS/CTS握手信号,一般用于连接GPRS/CDMA模块 COM3,3线制,RS232电平接口 COM4,3线制,TTL接口,一般用作RS485扩展 COM5,3线制,TTL接口 ● 2路独立的CAN总线接口 ● 1路I2C总线接口,主控模式,最高波特率400kbps ● 1路4线制SPI接口,主控模式,最高波特率10Mbps |
显示键盘单元 | 精简ISA总线 |
● 工业标准的TFT彩色LCD接口(RGB各6-bit + 同步时钟信号) ● 典型显示格式:640×480、480×272、800×480、800×600等 ● 直接支持4线制电阻触摸屏 ● 4×4矩阵键盘,动态加载 ● USB键盘、鼠标 | ● 8位数据总线,5位地址总线 ● 与标准ISA总线兼容的总线时序,读写操作周期:240ns ● 支持2路外部硬件中断,上升沿有效 ● 支持8串口、双网络、多路数据采集等快速扩展方案 |
数字控制单元 | 电源及模块机械参数 |
● 32位通用GPIO0-GPIO31,各位方向独立可控 ● 2路模拟输入通道,AD分辨率12-bit ● 部分GPIO与系统的其他通讯功能复用管脚 ● 8路数字输入DIN0-DIN7(与矩阵键盘管脚复用) | ● 供电电压:+5V±5%,平均工作电流:140mA ● 工作温度:-10℃至 60℃; ● 模块外形尺寸:74mm×53mm ● 2个36芯坚固IDC双排插针(0.1”)对称分布于模块的两侧 |
软件环境 | |
● 预装Windows CE 6.0实时多任务操作系统 ● 提供相应SDK开发包,包括各种接口驱动程序API ● 支持VS2005应用程序集成开发环境 ● 采用BinFS文件系统,启动时间缩短至7秒水平 ● 支持以太网口(TCP/IP)、USB口(ActiveSync)应用程序源码调试 ● 支持telnet、FTP、Web等常规网络应用 ● 支持ActiveSync方式的文件管理及微软的远程调试工具集 ● 支持用户自行修改开机启动画面 ● 提供典型应用参考程序源码 |
