    • EM9000 工控主板



    • 32位ARM9 CPU EP9315，主频200MHz

    • 内置硬件协处理器支持数学计算处理

    • 64MB系统内存，64MB FLASH

    • 操作系统：WinCE



    • 1路以太网接口 / 4路标准UART串口

    • 2路USB HOST接口 / 1路脉宽调制输出

    • 精简ISA总线 / 工业标准TFT LCD接口

    • 16位通用GPIO / 8位数字输入 / 8位数字输出

    • 标准IDE接口 / 1路I2S立体声数字音频输入输出

    • 1路SPI接口 / 1路CAN接口（可选）

    • 1个TFT LCD LVDS接口（可选）



    • eVC应用开发 / MFC应用程序框架

    • SDK开发包 / 以太网、USB应用程序源码调试

    • Telnet方式登录 / FTP、ActiveSync方式文件管理

    产品介绍开发套件相关资料订购信息

    •  正面视图：

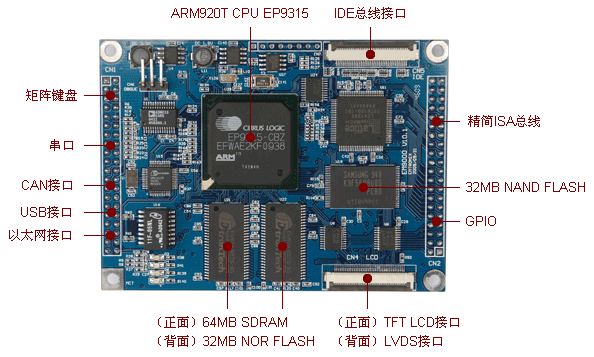

    EM9000工控主板正面视图





    •  可预装操作系统：        Windows CE 5.0



    •  技术指标：


    CPU单元

    通讯接口配置


    • 200MHz EP9315，ARM4VI指令系统

    • 64MB系统内存

    • 32MB NOR Flash，32MB NAND Flash

    • 内置数学协处理器和图形显示加速器

    • USB接口支持U盘即插即用

    • 实时时钟RTC，具有掉电保护功能

    • 1路脉宽调制输出，频率范围：0.5KHz–100KHz，占空比：0–100%

    • 1路立体声数字音频输入输出，I2S格式


    • 1路以太网接口

    • 2路USB HOST接口，可直接支持U盘

    • 4路标准UART串口（16C550兼容）
      COM1，RS232接口，一般用于调试维护用端口
      COM2，RS232/TTL接口，一般用作RS485扩展
      COM3，RS232接口（TTL接口可选）
      COM4，9线制TTL接口，一般用于连接GPRS/CDMA模块

    • 1路高速全双工SPI，最高波特率7.4Mbps

    • 标准IDE接口，可直接连接硬盘、CF等标准存储单元

    • 1路CAN总线接口（可选）



    显示键盘单元

    精简ISA总线


    • 工业标准的TFT彩色LCD接口(RGB各6-bit + 同步时钟信号)

    • 典型显示格式：320x240、640×480、800×480、800×600、1024×768等

    • 直接支持4线制电阻触摸屏

    • 直接支持矩阵键盘输入，缺省配置4×4，可软件设置为8×8

    • 支持USB标准键盘、USB鼠标

    • TFT LCD LVDS接口（可选）




    • 精简ISA扩展总线，总线读写周期：320ns

    • 1路独立的外部中断请求输入

    • 可直接连接英创公司的典型外设模块，如AD模块、数字IO模块等

    • 总线读写周期：500ns

    数字控制单元

    电源及模块机械参数


    • 16位方向可独立设置的通用GPIO0-GPIO15（部分信号与ISA总线复用管脚）

    • 8位专用数字输入DIN0-DIN7、8位专用数字输出DOUT0-DOUT7（与ISA总线复用管脚）


    • 供电电压：+5V±5%，工作电流：300mA

    • 工作温度：-10℃至 60℃；工业级(-40℃至 80℃)可选

    • 模块外形尺寸：98mm×71mm

    • 2个40芯坚固IDC双排插针(0.1”间距)

    • 4个Ø3定位孔，保证模块与底板的可靠连接



    基本软件环境



    • 预装Windows CE实时多任务操作系统

    • 提供相应SDK开发包，包括各种接口驱动程序API

    • 支持客户直接使用eVC、VS2005、LabView等通用工具开发应用程序

    • 支持包括MFC在内的各种典型的Windows应用程序框架

    • 支持以太网源码调试

    • 支持微软的远程调试工具对目标板的文件、注册表、进程及线程的管理

    • 支持双以太网口、双CAN接口配置的网络应用方案

    • 提供典型应用参考程序源码







    •  产品型号区别：



    CAN接口

    LVDS接口

    EM9000

    无

    无

    EM9000B




    无

    有


    EM9000C

    1个

    无

    EM9000D

    1个

    有
